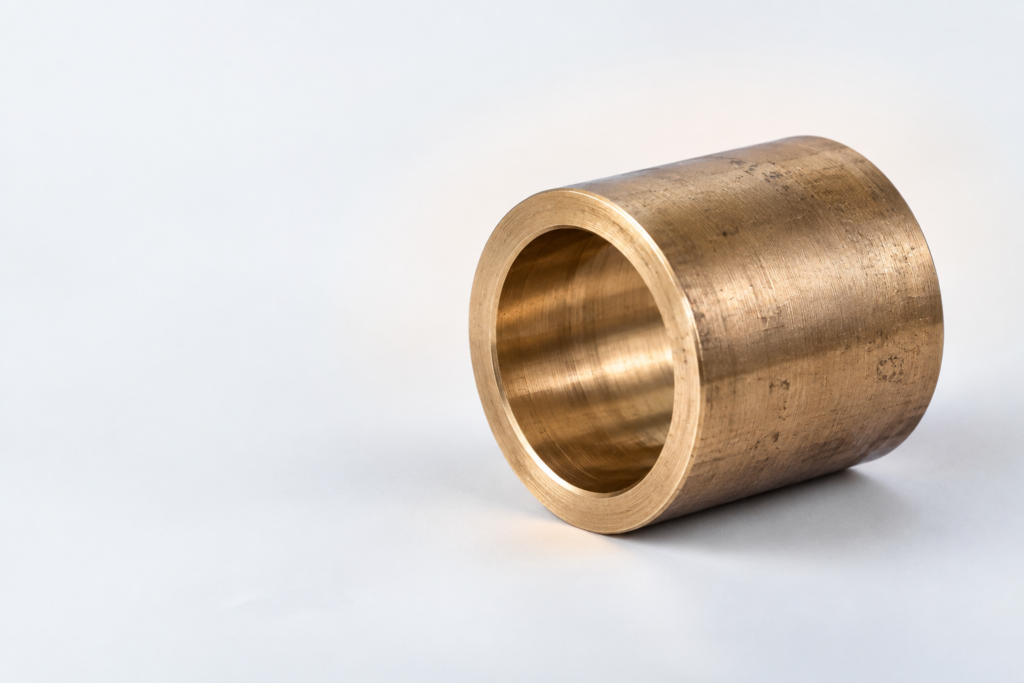

Диаметр втулки: внутренний и наружный размеры

Диаметр втулки может означать размер отверстия или размер наружной цилиндрической поверхности. Чтобы правильно измерить деталь и заказать бронзовую втулку по чертежу, эти размеры нужно определить и указать отдельно.

Отправить размеры для расчёта

Втулка: внутренний диаметр и его назначение

Внутренний диаметр — это размер отверстия втулки. Через него проходит вал или другая сопрягаемая деталь. В заявке этот размер нельзя заменять общим обозначением «диаметр»: поставщик не сможет определить, относится число к отверстию или к наружной поверхности. Запишите размер как внутренний диаметр и, если изделие выполняется по чертежу, сверьте его с обозначением на чертеже.

Важно различать размер, который требуется получить при изготовлении, и размер отверстия у детали, бывшей в работе. На рабочей поверхности могут появиться следы износа; тогда результат измерения описывает состояние образца, но не обязательно исходное требование. Если сохранился чертёж, приоритет для изготовления следует отдавать ему. Фактическое измерение полезно приложить отдельно, чтобы было понятно, какие данные получены с образца, а какие взяты из конструкторской документации.

Измеряйте отверстие инструментом, подходящим для его размера и доступной глубины. Перед измерением очистите поверхность от загрязнений и убедитесь, что кромка не мешает установке измерительных поверхностей. Проверьте отверстие в нескольких направлениях и доступных сечениях. Если результаты различаются, не сводите их к одному числу без пояснения: расхождение может быть важно при оценке износа и подготовке чертежа.

Наружный диаметр втулки и посадочное место

Наружный диаметр относится к цилиндрической поверхности, которая сопрягается с отверстием корпуса или другой устанавливаемой детали. Его определяют отдельно от внутреннего, даже если в переписке обсуждается одна и та же втулка. При запросе полезно назвать не только сам наружный размер, но и деталь, в которую устанавливается втулка. Так проще проверить, достаточно ли исходных данных для работы по чертежу.

Наружную поверхность измеряют в нескольких местах по длине и по окружности. Перед работой удаляют загрязнения и проверяют, нет ли выступающих повреждений, способных исказить результат. Если поверхность имеет местный износ, измерение только в одной точке не даст надёжного представления о форме детали. Зафиксируйте, где именно получено значение, особенно когда образец используют вместо отсутствующей документации.

Нельзя автоматически считать наружный диаметр равным размеру отверстия корпуса. Для сопряжения важны требования чертежа к обеим деталям. Если чертежа втулки нет, но есть документация на корпус, приложите её к запросу и отдельно сообщите результаты измерения образца. Это позволит не выдавать размер изношенной детали за требуемый размер новой.

Как измерить диаметры бронзовой втулки

Начните с идентификации детали: отметьте, какая поверхность является отверстием, какая — наружной цилиндрической поверхностью и с какой стороны сняты измерения. Затем проверьте состояние образца. Загрязнение, заусенцы, следы задиров и деформация могут повлиять на показания. Если дефект нельзя устранить без изменения детали, запишите его в примечании, а не корректируйте результат на глаз.

Выбирайте измерительный инструмент по доступу к поверхности и требуемой точности, указанной в документации. Для внутренней и наружной поверхностей могут потребоваться разные способы измерения. Важно, чтобы инструмент был пригоден для соответствующего диапазона и позволял устойчиво установить измерительные поверхности. Когда доступа к участку нет, укажите это в запросе: предположение о скрытом размере не заменяет измерение или чертёж.

Для каждого диаметра полезно сделать измерения в разных направлениях. На втулке, работавшей в узле, отверстие может быть изношено неравномерно, а наружная поверхность — иметь следы посадки или демонтажа. Запишите полученные значения так, чтобы их можно было сопоставить с местом измерения. Если обнаружено расхождение, передавайте исходные результаты и пояснение, а не только выбранное среднее значение.

После измерения сопоставьте данные с чертежом. Чертёж задаёт требуемую геометрию изделия, а обмер конкретной втулки показывает её текущее состояние. Если значения не совпадают, уточните причину до оформления заказа. Это особенно важно для внутреннего отверстия: изготовление по размеру изношенного образца может привести к тому, что новая втулка не будет соответствовать предусмотренному сопряжению.

Как выбрать размеры втулки для заказа по чертежу

Для изготовления втулки укажите внутренний и наружный диаметры раздельно, а также длину изделия. Если чертёж содержит требования к поверхностям, отклонениям и сопряжениям, передавайте документ целиком: краткое описание в письме не должно заменять обозначения конструктора. Когда чертёж ещё не подготовлен, сообщите, какие размеры сняты с образца, какие известны по ответным деталям и какие требуют уточнения.

Проверьте, нет ли на изделии элементов, которые не описываются двумя диаметрами и длиной: бурта, канавки, отверстия или иной особенности формы. Указывать их наличие следует по фактической детали либо по чертежу, не предполагая конструкцию по названию позиции. Для поставщика важно видеть полную геометрию, поскольку одинаковые внутренний и наружный размеры сами по себе не делают разные втулки взаимозаменяемыми.

Если деталь заказывают для ремонта, полезно передать сведения о сопрягаемых деталях и характере работы узла, когда они известны заказчику. Эти сведения не заменяют чертёж, но помогают обнаружить противоречие между заявленными размерами и назначением втулки. Не следует самостоятельно назначать отклонения или материал только по внешнему виду старого изделия. Неизвестные требования лучше прямо обозначить как вопросы для согласования.

В заявке разделите исходные данные на подтверждённые и предполагаемые. Например, размер из чертежа укажите как требование документации, а размер, снятый с работавшей втулки, — как результат обмера. Такой порядок позволяет обсуждать расхождения предметно. Он также снижает риск изготовить изделие по случайной цифре из переписки, где не было указано, к какой поверхности она относится.

Направить чертёж и запрос

Втулки бронзовые: диаметр в каталоге и на чертеже

В разделе Втулки бронзовые представлено 40 позиций бронзовых втулок скольжения. Во всех названиях указаны марка БрАЖМц10-3-1.5 и ГОСТ 18175-78. Позиции представлены как изделия, изготавливаемые по чертежу. Поэтому название позиции следует использовать для предварительной ориентации, а размеры конкретного изделия подтверждать документацией, переданной для изготовления.

В названиях встречается обозначение размера Ø100–Ø900, но не уточняется, является ли оно внутренним или наружным диаметром. По этой записи нельзя самостоятельно определить размер отверстия, толщину стенки либо наружный размер конкретной втулки. Даже если число выглядит подходящим для вашего узла, сопоставлять его с посадочным местом без уточнения не следует. При запросе прямо укажите оба диаметра и приложите чертёж.

Таблица не является перечнем типоразмеров готовых изделий. Она отделяет подтверждённые сведения о разделе от вопросов, которые нужно решить по конкретной втулке. В частности, указанная в названии марка не сообщает величину отверстия, а ссылка на ГОСТ не раскрывает размеры индивидуального чертежа. Для сравнения предложений сначала приведите заявки к одному набору обозначений: внутренний диаметр, наружный диаметр и остальные требования документации.

Бронзовая втулка: внутренний диаметр 45 и 10 мм

Запрос «бронзовая втулка внутренний диаметр 45» задаёт только размер отверстия. По нему нельзя определить наружный диаметр, длину и особенности формы. Передайте чертёж либо дополните запрос недостающими размерами и сообщите, является ли указанное значение требуемым размером новой детали или результатом обмера бывшего в работе образца. По приведённым сведениям каталога нельзя подтвердить наличие готовой позиции с таким отверстием.

То же относится к запросу «бронзовая втулка внутренним диаметром 10мм». Само число не определяет исполнение втулки и не позволяет подобрать её по обозначению Ø100–Ø900: для этого обозначения не раскрыто, какой именно диаметр оно описывает. Если исходным документом служит чертёж, укажите размер отверстия так, как он дан в документе, вместе с остальными размерами и техническими требованиями.

При передаче размеров сохраняйте единицы измерения и подписи к ним. Отдельная запись «45» или «10 мм» вне контекста может попасть в описание наружной поверхности, отверстия либо сопрягаемой детали. Формулировки «внутренний диаметр втулки» и «наружный диаметр втулки» снимают эту неоднозначность. Если в чертеже есть собственные обозначения размеров, используйте их и приложите сам документ, чтобы поставщик мог проверить соответствие текста заявке.

Бронзовые втулки диаметром 8 мм в Нижнем Новгороде

По запросу о втулке диаметром 8 мм прежде всего нужно уточнить, какой размер имеется в виду: отверстие или наружная поверхность. Затем требуются остальные размеры и чертёж изделия. Указанные сведения о каталоге не подтверждают наличие втулки такого размера, запас на складе или доступность в Нижнем Новгороде. Эти вопросы проверяются по конкретной заявке, а не по одному числу в поисковой формулировке.

Если место получения важно для заказа, укажите город в обращении отдельно от технических требований. Адрес поставки не влияет на то, какой из диаметров обозначен на чертеже, но нужен для обсуждения условий выполнения заявки. Не заменяйте техническое описание фразой «втулка диаметром 8 мм в Нижнем Новгороде»: она объединяет вопрос о геометрии и вопрос о поставке, не давая достаточных данных ни для одного из них.

Проверка заявки перед отправкой

Перед отправкой сверьте названия файлов и текст письма с чертежом. Внутренний диаметр должен относиться к отверстию, наружный — к поверхности установки. Если размеры получены при обмере, обозначьте их как фактические и сообщите о заметном износе или повреждении образца. Если имеются разные версии чертежа, укажите, какая из них действует. Это поможет избежать изготовления по устаревшему документу.

Не переносите размер из названия каталожной позиции в графу внутреннего или наружного диаметра без подтверждения: для записи Ø100–Ø900 такое соответствие не задано. Не выводите наружный размер из одного только отверстия и не считайте измерение корпуса полным описанием втулки. Если какое-либо значение неизвестно, оставьте его предметом уточнения и передайте имеющиеся документы. Это точнее, чем подставлять предположительный размер.

Для разграничения типов деталей можно посмотреть разделы Вкладыши бронзовые для оборудования и Втулки чугунные. Их названия помогают не смешивать в запросе втулку с вкладышем и бронзовое изделие с чугунным. Однако размеры и материал нужной детали в любом случае определяют по её документации, а не по соседству разделов в каталоге.

Для других задач, связанных с чугунными изделиями, на сайте размещены материалы Чугунные поверочные плиты: стандарты и применение и Жаропрочные чугунные колосники для котлов КЕ, ДКВР и ДЕ. Это отдельные темы: приведённые там сведения не следует использовать для назначения диаметров бронзовой втулки. Для неё основанием остаются чертёж, назначение детали и проверенные размеры сопряжений.

Частые вопросы

Как определить внутренний диаметр втулки?

Измерьте отверстие подходящим инструментом в нескольких доступных местах и направлениях. Запишите результат именно как внутренний диаметр, отдельно от наружного. Если измеряется работавшая деталь, сравните данные с чертежом: износ может изменить отверстие. Для изготовления передавайте требуемый размер и требования документации, а результаты обмера используйте как дополнительные исходные сведения.

Как измерить наружный диаметр втулки?

Измерьте наружную цилиндрическую поверхность в нескольких местах, предварительно очистив её и отметив повреждения. Если образец деформирован, одного показания недостаточно для определения требуемой геометрии. Проверьте размер по чертежу и, когда это необходимо, по документации на посадочное место. В запросе не называйте наружный размер просто «диаметром» без указания поверхности.

Как узнать, какой диаметр указан у бронзовой втулки в каталоге?

По имеющимся сведениям определить это нельзя: у обозначения Ø100–Ø900 в названиях не указано, относится оно к отверстию или к наружной поверхности. Поскольку втулки представлены как изделия, изготавливаемые по чертежу, при обращении приложите документацию и явно укажите оба диаметра. Не считайте обозначение в названии подтверждением нужной посадки.

Можно ли заказать бронзовую втулку с внутренним диаметром 45?

Для рассмотрения заказа передайте чертёж или описание, в котором, кроме внутреннего диаметра, указаны наружный размер, длина и необходимые требования к изделию. Сведения о разделе не позволяют подтвердить наличие готовой втулки с таким отверстием. Если значение получено при измерении изношенного образца, сообщите об этом отдельно от требуемого размера новой детали.

Есть ли бронзовые втулки диаметром 8 мм в Нижнем Новгороде?

Предоставленные сведения не подтверждают наличие такого размера или доступность изделия в конкретном городе. Сначала уточните, внутренний это диаметр или наружный, и приложите остальные размеры либо чертёж. Город получения укажите отдельной строкой запроса: технические параметры и условия поставки проверяются как разные вопросы.
