Расчет веса втулки бронзовой: формула и пример

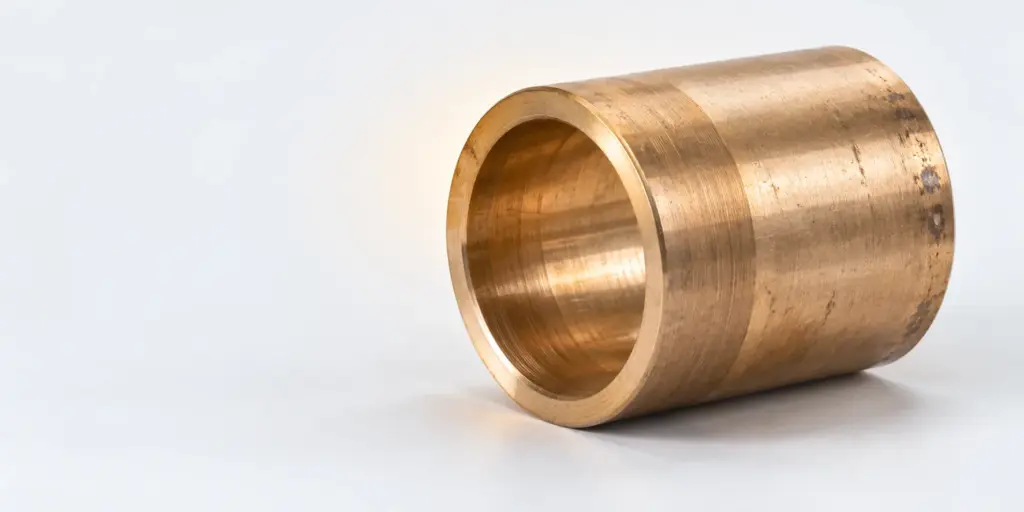

Расчет веса втулки бронзовой выполняют через объём металла: из объёма наружного цилиндра вычитают объём отверстия, затем результат умножают на плотность бронзы. Для цилиндрической втулки нужны наружный и внутренний диаметры, длина и плотность материала; без плотности можно определить только объём.

Запросить расчёт

Исходные данные для расчёта

Прежде чем подставлять размеры в формулу, уточните, что именно требуется оценить: массу готовой втулки, массу заготовки до обработки или массу партии для отгрузки. Это разные задачи. У готовой детали может быть отверстие, бурт, фаски и канавки. Заготовка может иметь припуски по наружной поверхности, отверстию и торцам. Если взять размеры готовой детали для расчёта заготовки, получится заниженная оценка потребности в металле. Если взять размеры заготовки для расчёта готовой детали, результат будет завышен. В заявке полезно прямо указать, к какому состоянию относятся переданные размеры.

Для втулки простой цилиндрической формы запишите наружный диаметр, внутренний диаметр и осевую длину. Диаметры должны относиться к одной и той же детали и к тому состоянию, массу которого определяют. Внутренний диаметр — это диаметр отверстия, а не толщина стенки. Если на чертеже указана толщина стенки, внутренний диаметр сначала находят по наружному диаметру и удвоенной толщине стенки. Затем проверяют, что полученное отверстие соответствует чертежу и не перепутано с посадочным размером сопрягаемой детали.

Отдельно нужна плотность применяемой бронзы в понятных единицах измерения. В каталоге представлены втулки из бронзы БрАЖМц10-3-1.5; изделия соответствуют ГОСТ 18175-78. Эти сведения помогают идентифицировать материал и изделие, но не заменяют подтверждённое значение плотности для вычисления массы. Если плотность не передана, не следует подставлять произвольное справочное число: в расчётном листе лучше оставить её обозначением и запросить исходные данные. Так расчёт останется проверяемым, а итог не будет выглядеть точнее, чем позволяют документы.

Диапазон диаметров в каталоге не сообщает внутренний диаметр, длину или плотность конкретной втулки. Поэтому по одному каталожному диапазону массу позиции определить нельзя. Для заказа и расчёта используйте данные выбранного изделия либо чертёж. Если в документах встречаются несколько значений длины, проверьте, какое из них относится к общей длине, а какое — к отдельному участку профиля. Такая проверка особенно важна для втулок с буртом: их нельзя без оговорок считать одним полым цилиндром постоянного сечения.

Формула массы цилиндрической втулки

Обозначим наружный диаметр буквой D, внутренний диаметр буквой d, длину буквой L, а плотность бронзы буквой ρ. Тогда объём металла записывается так: V = π/4 × (D² − d²) × L. Масса равна m = ρ × V, то есть m = ρ × π/4 × (D² − d²) × L. Разность квадратов диаметров описывает кольцевое поперечное сечение, а умножение на длину даёт объём металла. Формула применима, когда наружная поверхность и отверстие цилиндрические, а их диаметры не меняются вдоль учитываемого участка.

Единицы измерения во всей подстановке должны быть согласованы. Если диаметры и длина выражены в миллиметрах, полученный по геометрической формуле объём будет в кубических миллиметрах. Плотность тогда также должна быть выражена как масса на кубический миллиметр, чтобы результат сразу получился в выбранной единице массы. Другой путь — сначала перевести линейные размеры в единицы, согласованные с плотностью из документов, и только потом считать. Нельзя умножать объём в одних единицах на плотность, заданную для других, не выполнив перевод.

Для ручной проверки удобно считать объём поэтапно. Сначала находят площадь круга по наружному диаметру, затем площадь отверстия по внутреннему диаметру. Площадь отверстия вычитают из наружной площади и умножают остаток на длину. После этого объём умножают на плотность. Такой порядок помогает обнаружить ошибку при переносе размеров: внутренний диаметр не может быть больше наружного, а объём металла должен быть положительным. При сомнительном результате сначала проверяют исходные размеры и единицы, а не подбирают плотность под ожидаемую массу.

Плотность — обязательный множитель именно для массы, но не для объёма. Поэтому при отсутствии подтверждённого значения можно передать снабжению или производству расчёт объёма вместе с формулой массы. Это полезнее неподтверждённой итоговой цифры: получатель видит, какие размеры использованы и какое значение ещё требуется уточнить. Для сравнения вариантов одного материала объём также показывает, как изменение отверстия или длины влияет на потребность в металле. Однако перевод такого сравнения в массу всё равно требует согласованной плотности.

Пример подстановки размеров

Рассмотрим втулку с наружным диаметром 100 мм — этот размер находится на нижней границе указанного диапазона каталога. Пусть внутренний диаметр обозначен d, а длина — L; их значения нужно взять из чертежа конкретной детали. Плотность обозначим ρ, поскольку подтверждённое числовое значение в исходных данных не приведено. Такой пример показывает сам порядок расчёта, но не выдаёт вымышленную массу за характеристику каталожной позиции. Для реального результата нужны все недостающие исходные данные.

Если d и L записаны в миллиметрах, объём для этого примера равен V = π/4 × (100² − d²) × L в кубических миллиметрах. Затем массу определяют как m = ρ × π/4 × (100² − d²) × L при условии, что ρ выражена в единицах массы на кубический миллиметр. Если в документе плотность приведена в других единицах, сначала согласуйте единицы и лишь затем подставляйте её в выражение. Пока d, L и ρ неизвестны, числовое значение массы получить нельзя; это ограничение исходных данных, а не недостаток формулы.

После получения чертежа порядок работы будет таким: переписать размер отверстия без замены его условным проходом или размером вала, переписать длину втулки, проверить единицы и подставить их вместо d и L. Значение плотности берут из подтверждённых данных по материалу. Вычисленный результат подписывают как расчётную массу и сохраняют перечень исходных величин. Если позднее изменится чертёж или будут уточнены размеры, расчёт повторяют: прежняя масса уже не относится к изменённому исполнению.

Пример с одним известным диаметром не следует использовать как таблицу веса всех втулок того же наружного размера. При неизменном наружном диаметре увеличение отверстия уменьшает объём металла, а увеличение длины повышает его. Кроме того, масса зависит от принятой плотности и формы торцов. Поэтому даже изделия с одинаковым наружным диаметром могут существенно различаться по расчётной массе. При работе с несколькими позициями удобнее фиксировать отдельный набор D, d, L и ρ для каждой позиции, а не переносить результат между строками заявки.

Передать размеры для расчёта

Особенности формы и точность результата

Базовая формула описывает полый цилиндр без дополнительных элементов. Если у втулки есть бурт, его объём нужно учитывать отдельно: выделить участок с собственным наружным диаметром и длиной, вычислить объём металла этого участка и прибавить к объёму основной части. Если отверстие проходит через всю деталь, важно не вычесть его дважды при разбиении формы. Практический способ — делить втулку на участки вдоль оси и считать каждый участок как кольцевой цилиндр с его размерами, после чего сложить результаты.

Канавки, проточки и выборки уменьшают объём по сравнению с простым цилиндром. Их учитывают вычитанием объёма удалённого материала, если на чертеже есть размеры, достаточные для такого вычисления. Фаски и скругления тоже влияют на массу, но при предварительной оценке их иногда отделяют от основного расчёта и прямо указывают это в примечании. Нельзя одновременно считать геометрию упрощённой и представлять итог как точную массу готовой детали. Чем сложнее профиль, тем важнее явно указать, какие элементы учтены.

Размеры на чертеже могут иметь допуски, поэтому фактическая геометрия готовой втулки не обязана точно совпадать с расчётом по номинальным значениям. Для предварительной оценки обычно используют размеры, соответствующие выбранному исполнению, и отмечают основу расчёта. Для складского учёта, контроля отгрузки или сверки фактической партии расчёт не всегда заменяет взвешивание. Если требуется сопоставить вычисленную и фактическую массы, сначала убедитесь, что обе относятся к одному состоянию изделия: готовой втулке, а не заготовке с припусками.

Отдельная причина расхождений — ошибки в документах и переносе данных. Проверьте, не перепутаны ли диаметр и радиус, наружный и внутренний размеры, общая длина и длина посадочного участка. Проверьте также, относится ли значение плотности к применяемому материалу и правильно ли переведены единицы. При расчёте партии не смешивайте массу одной детали с общей массой заказа: сначала установите расчётную массу каждой позиции, затем учитывайте количество. Если часть изделий имеет иное исполнение по чертежу, для неё нужен отдельный расчёт.

Как выбрать данные для заявки и расчёта

Начните с определения требуемого исполнения. В разделе Втулки бронзовые представлены диаметры от 100 до 900 мм и 40 позиций втулок по чертежу. При подборе важно не останавливаться на наружном диаметре: для расчёта массы нужны также отверстие, длина и сведения о форме. Если готовая позиция не описывает требуемую геометрию полностью, приложите чертёж или перечислите недостающие размеры. Это позволит рассчитать именно запрошенное изделие, а не условную втулку с похожим диаметром.

При передаче данных отдельно укажите, какой результат нужен: оценка массы готовой детали, оценка заготовки или проверка массы для поставки. Для заготовки необходимы её собственные размеры; припуски нельзя восстановить только из размеров готовой втулки. Для детали с буртом или проточками нужен чертёж с размерами этих элементов. Если вопрос связан с выбором исходной бронзовой заготовки, дополнительный контекст приведён в статье Бронзовые круги и прутки для ответственных деталей. При этом расчёт массы заготовки и готовой втулки ведут по их собственной геометрии.

Не подменяйте подбор втулки подбором другого типа детали. Раздел Вкладыши бронзовые для оборудования относится к иной группе изделий; для её расчёта нужно исходить из фактической формы вкладыша, а не автоматически применять формулу полого цилиндра. Раздел Втулки чугунные помогает различать изделия по материалу, но плотность для бронзовой втулки нельзя брать из расчёта чугунной. Сначала подтвердите материал и исполнение, затем выбирайте расчётную схему.

Если втулка работает в сборке, полезно сверить её размеры с сопрягаемыми деталями по чертежу. В частности, не следует без проверки принимать размер отверстия в корпусе за наружный диаметр готовой втулки: между исходными обозначениями и фактическими размерами изделия может быть важное различие. О чтении размеров сопрягаемой детали рассказывает материал о подборе размеров корпусов по чертежу. Для вычисления массы самой втулки всё равно используйте размеры её собственного исполнения.

В итоговой записи расчёта укажите материал, обозначения размеров, их значения и единицы, источник плотности и принятую схему разбиения формы. Если какие-то элементы не учтены, отметьте это отдельно. Такая запись позволяет другому специалисту воспроизвести вычисление и понять, почему расчётная масса отличается от результата взвешивания. Если плотность или часть размеров ещё не подтверждены, оставьте их как открытые исходные данные и не фиксируйте окончательный вес в заявке.

Частые вопросы

Как рассчитать вес бронзовой втулки по размерам?

Для простой цилиндрической втулки из объёма наружного цилиндра вычтите объём цилиндрического отверстия и умножьте разность на плотность бронзы. Используйте согласованные единицы измерения. Если у изделия есть бурт, проточки или другие особенности, разбейте его на понятные геометрические участки и учтите добавленный либо удалённый металл. Результат такого вычисления — расчётная масса для принятых размеров и плотности, а не подтверждение фактической массы каждой изготовленной детали.

Какие размеры нужны для расчёта массы втулки?

Для полого цилиндра нужны наружный диаметр, внутренний диаметр и длина. Они должны описывать одно и то же состояние изделия: готовую втулку либо заготовку. Для втулки с переменным сечением нужны размеры каждого участка, который влияет на объём металла. Когда чертёж содержит только посадочные обозначения без полной геометрии, сначала уточните размеры изделия; иначе даже правильно записанная формула не обеспечит достоверного результата.

Какую плотность брать для бронзовой втулки?

Берите значение, подтверждённое документами на материал конкретной заготовки или поставки, и проверяйте указанные рядом с ним единицы. Одного названия материала недостаточно, чтобы подставлять произвольную цифру и объявлять расчёт завершённым. Если подтверждённой плотности пока нет, вычислите объём, запишите массу через ρ и запросите недостающий параметр. После его получения расчёт можно закончить без изменения геометрической части.

Можно ли рассчитать вес втулки только по наружному диаметру?

Нет. Наружный диаметр не показывает, сколько металла удалено при выполнении отверстия и какова длина изделия. Даже в пределах одного наружного размера возможны разные отверстия и длины, а значит, разные объёмы. Для получения массы требуется также плотность. Если известен лишь диапазон диаметров из каталога, его достаточно для предварительного поиска подходящего раздела, но недостаточно для расчёта конкретной позиции.

Почему расчётный вес отличается от фактического?

Проверьте исходные размеры, единицы измерения, плотность и принятую форму детали. Расчёт по простому цилиндру может не учитывать бурт, канавки или снятый металл на торцах; расчёт по размерам готовой втулки не совпадёт с массой заготовки. На результат также влияют фактические размеры изготовленного изделия. Если нужна масса для приёмки или учёта поставки, сравните расчёт с взвешиванием и уточните, какое изделие проверялось.
