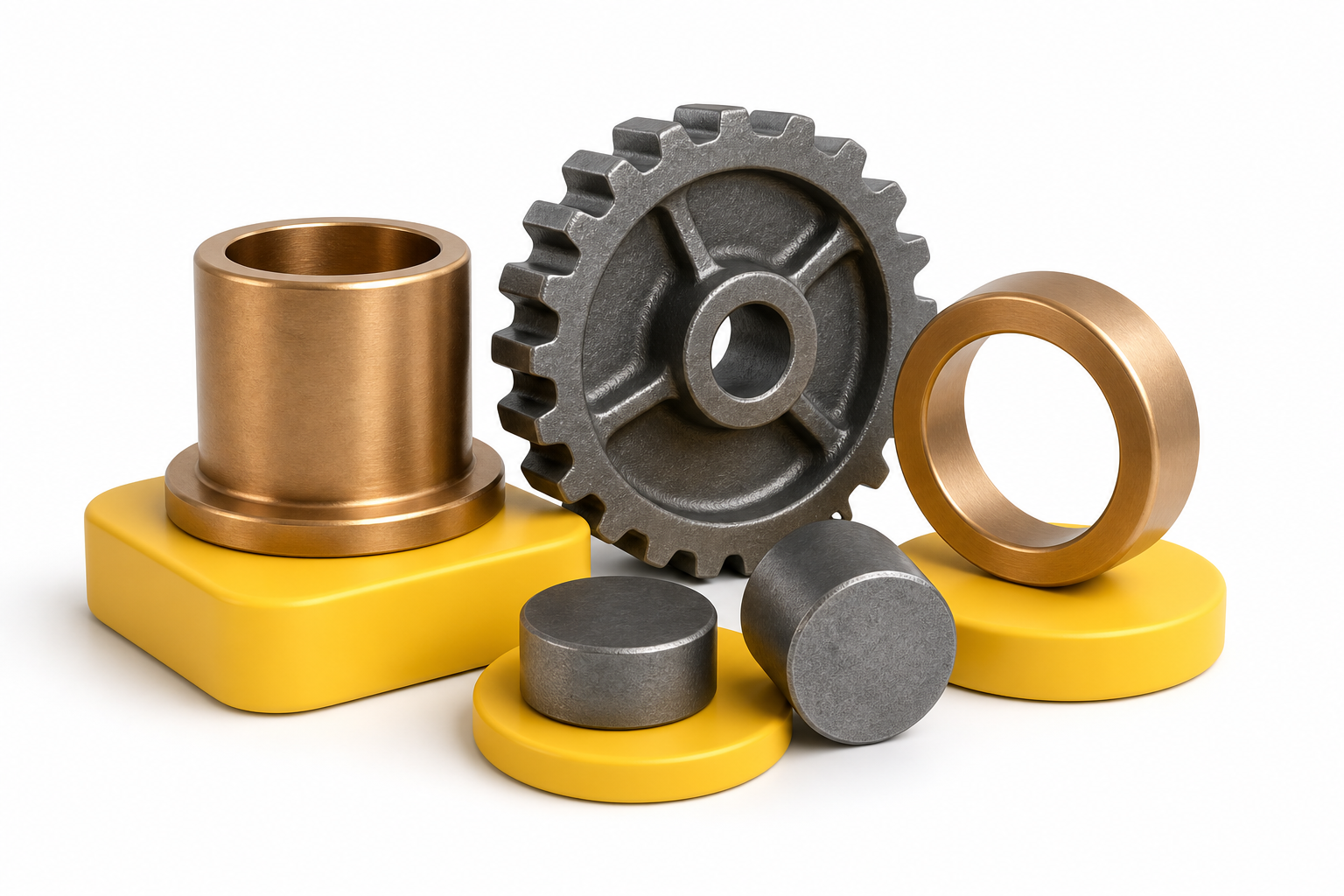

Чугунные круги как заготовки для шестерён и втулок

Чугунные круги используют как исходные заготовки для шестерён и втулок, когда деталь планируется получить механической обработкой по чертежу. Выбор выполняют по материалу, размерам, требуемому припуску, условиям обработки и подтверждённому нормативному требованию, включая ГОСТ 1412-85.

Запросить подбор и расчёт

Чугунные круги как заготовки для шестерён и втулок

Круглая заготовка удобна для деталей, в основе которых лежит тело вращения. К таким изделиям относятся втулки, кольца, ступицы и некоторые элементы зубчатых передач. В случае шестерни из круга сначала получают базовую цилиндрическую форму, затем выполняют обработку торцов, посадочных поверхностей и зубчатого венца. Втулка обычно требует подготовки наружной поверхности, торцов и внутреннего отверстия.

Использование заготовки вместо готовой детали оправдано, если конечная геометрия зависит от конкретного чертежа, сопряжения или посадки. Поставщику в этом случае важно передать не только название изделия, но и назначение круга: заготовка для шестерни, втулки или другой детали. Это позволяет не смешивать запрос на сортовой полуфабрикат с запросом на готовое изделие.

При выборе учитывают, какую часть обработки выполняет заказчик. Если на предприятии есть токарные, фрезерные или зубообрабатывающие операции, круг может быть поставлен в исходном виде с запасом на снятие металла. Если требуется минимизировать обработку, нужно отдельно обсуждать заготовку, максимально приближенную к форме будущей детали. Конкретный вариант определяется чертежом и технологическим процессом.

Для подбора можно использовать раздел Круги / прутки чугунные. В запросе следует указать, что материал нужен именно для изготовления шестерни или втулки, а также приложить чертёж либо эскиз.

Где применяют круглые заготовки

Заготовки для шестерён

Шестерня имеет несколько функциональных зон: зубчатый венец, торцы, посадочную поверхность и, в зависимости от конструкции, отверстие или ступицу. Круглая заготовка позволяет начать обработку с компактного цилиндрического полуфабриката. На последующих операциях формируют наружный контур, выдерживают размеры посадок и нарезают либо получают зубья предусмотренным технологией способом.

Для такого заказа недостаточно написать «круг чугунный». Нужно согласовать диаметр и длину заготовки, наличие припуска, требования к поверхности и нормативную основу поставки. Если изделие будет установлено в узел с другими деталями, полезно передать данные о сопрягаемых размерах. Поставщик сможет оценить, подходит ли стандартный круг или потребуется иная форма заготовки.

Особое внимание уделяют базированию. Заготовка должна позволять надёжно закрепить её для обработки торца и наружной поверхности. Если шестерня имеет ступицу или переменный профиль, круглая форма может быть только начальным этапом. Тогда в заявке указывают не только конечный размер, но и технологическую последовательность, если она влияет на выбор исходного материала.

Заготовки для втулок

Втулка обычно представляет собой деталь с наружной цилиндрической поверхностью и внутренним отверстием. Заготовка в виде круга подходит для обработки таких элементов, если размеры исходного полуфабриката позволяют получить наружный и внутренний контуры с необходимым запасом. Отдельно проверяют возможность закрепления детали и обработки отверстия без нарушения требований чертежа.

Для коротких втулок может быть достаточно заготовки, которую после резки обрабатывают по торцам. Для длинных изделий важны длина исходного материала и способ получения внутреннего отверстия. Эти вопросы нельзя решать только по названию детали: одинаковое обозначение «втулка» может подразумевать разные размеры, посадки и технологические требования.

Если по назначению требуется бронзовое изделие, не следует автоматически заменять его чугунной заготовкой. Для сравнения ассортимента можно посмотреть разделы Вкладыши бронзовые для оборудования и Втулки бронзовые. Окончательный материал выбирают по рабочим условиям, чертежу и требованиям изготовителя оборудования.

Какие круги можно выбрать для обработки

Вопрос «какие круги можно» применять для шестерён и втулок решают не по одному признаку. Необходимо сопоставить назначение детали, форму заготовки, технологию обработки и требования к документам. Даже подходящий по внешнему виду круг может оказаться неудобным, если его размеры не дают необходимого припуска или не позволяют выполнить базирование.

Первый критерий — соответствие материала заданию. В заявке фиксируют, что требуется чугунная заготовка, а при наличии нормативного требования указывают ГОСТ 1412-85. Если в документации заказчика предусмотрены дополнительные условия, их передают поставщику без замены формулировок. Нельзя подменять требование к материалу предположением о его пригодности.

Второй критерий — геометрия. Для шестерни чаще нужен запас по наружному размеру и толщине, чтобы выполнить торцевую и контурную обработку. Для втулки необходимо оценить сочетание наружного диаметра, длины и будущего отверстия. Точные значения берут из чертежа, поэтому в статье они не приводятся.

Третий критерий — состояние поверхности и наличие особенностей исходной заготовки. Эти параметры согласуют с поставщиком до отгрузки. Если требования не определены, в запросе следует прямо указать, что окончательная поверхность формируется механической обработкой. Такой подход помогает избежать разночтений между заготовкой и готовой деталью.

Марки чугуна и область применения

В исходном описании для чугунных кругов указаны марки СЧ15–СЧ35 и ВЧ40–ВЧ60. Конкретный вариант выбирают не только по названию заготовки, но и по требуемым механическим характеристикам конечной детали. При оценке учитывают износостойкость и способность изделия выдерживать динамические нагрузки, если такие требования заданы конструкторской документацией.

Стандартные марки позволяют заранее согласовать материал перед механической обработкой и сопоставить поставку с технологическими документами предприятия. Это особенно важно для шестерён и втулок, где итоговые размеры формируются уже после обработки круга. Марку, указанную в запросе, нельзя заменять другой без проверки требований к детали.

Круги применяют не только для втулок и шестерён, но и как основу для корпусных деталей. Такое назначение не означает универсальность любой заготовки: для каждой детали отдельно проверяют форму, размеры, припуск и возможность закрепления. Если в заявке есть несколько назначений, их лучше указывать раздельными позициями.

Геометрические параметры и ассортимент

Ассортимент чугунных кругов включает изделия с различными диаметрами — от мелких до крупных размеров. Широкий диапазон диаметров позволяет подобрать исходную заготовку под конкретную производственную задачу и не использовать крупногабаритный материал там, где достаточно меньшего размера.

Размеры согласуют с учётом будущего изделия и количества снимаемого металла. Для серийного производства подходящий диаметр может уменьшить объём отходов, но окончательное решение принимают по чертежу и технологии. Если требуется резка в размер, это указывают отдельно, чтобы не смешивать размер готовой детали с размером поставляемой заготовки.

Для оценки массы заготовки и проверки расчёта поставки можно использовать статью Вес круга: расчёт массы чугунного прутка. Общие вопросы расчёта массы чугунных изделий рассмотрены также в материале Вес плиты: расчёт для поверочных и чугунных моделей.

Особенности учёта и закупки продукции

В исходном описании указано, что продажа чугунных кругов осуществляется по весу с последующим расчётом стоимости за одну штуку изделия. Такой порядок позволяет сопоставить фактическую поставку с количеством заготовок и производственной потребностью предприятия.

При закупке заранее согласуют, что именно считается единицей изделия, какие размеры относятся к одной позиции и какие документы сопровождают материал. Весовой расчёт удобен для складского учёта, но не отменяет проверки количества, размеров и маркировки при приёмке. Для нескольких типоразмеров оформляют отдельные строки заказа.

Если нужно сопоставить закупку с расходом материала, в запросе указывают назначение заготовок, количество, размеры и требование к документам. Цена или итоговая стоимость в статье не приводятся, поскольку они зависят от согласованных параметров поставки.

Как выбрать чугунную заготовку

Начинать выбор следует с готовой детали, а не с каталожного названия. Из чертежа выделяют наружные размеры, длину, отверстия, посадочные места и зоны, которые должны быть обработаны после получения материала. Затем определяют, какая часть металла будет снята и какая поверхность станет технологической базой.

Для шестерни отдельно фиксируют диаметр будущего венца, толщину детали, расположение отверстия и наличие ступицы. Для втулки указывают наружный и внутренний размеры, длину, форму торцов и требования к посадке. Если чертёж содержит несколько вариантов исполнения, поставщику направляют именно тот вариант, который требуется изготовить.

Следующий этап — выбор размера круга. Его назначают не «на глаз», а с учётом припуска и способа закрепления. Слишком маленькая заготовка не позволит получить готовую деталь. Избыточный размер может увеличить расход материала и объём обработки. Поэтому в запросе полезно разделять размер готового изделия и размер поставляемой заготовки.

Затем согласуют количество. Для единичной детали и серийной партии могут применяться разные схемы раскроя, упаковки и контроля. Если круги нужны для нескольких типоразмеров, лучше оформить перечень отдельными позициями. Это снижает риск того, что одинаковое обозначение будет отнесено к разным деталям.

При необходимости указывают способ приемки. Заказчик может запросить проверку размеров, маркировку, документы на материал и подтверждение выполнения требования ГОСТ 1412-85. Состав документов согласуют до оплаты и отгрузки, особенно если заготовки поступают на предприятие с обязательным входным контролем.

Практический запрос поставщику должен содержать пять блоков: назначение, материал, размеры, количество и документы. Если есть чертёж, его прикладывают к письму. Если чертежа нет, передают эскиз с основными размерами и описывают, какие поверхности будут обрабатываться. Чем точнее исходные данные, тем меньше уточнений потребуется перед расчётом.

Получить расчёт по чертежу

Подготовка круга к изготовлению детали

После получения заготовку проверяют по сопроводительным данным и фактическим размерам. Контролируют соответствие заказанной позиции, количество, целостность и наличие обозначений, предусмотренных поставкой. Если круги предназначены для ответственных деталей, порядок входного контроля устанавливают внутренними документами предприятия.

Перед обработкой технолог определяет базы. Для втулки обычно требуется обеспечить соосность наружной и внутренней поверхностей. Для шестерни важно правильно сформировать торцевые базы и положение будущего венца. Конкретные операции зависят от оборудования, оснастки и требований к готовой детали, поэтому их назначают на производстве по рабочей документации.

Припуск распределяют с учётом всех операций. Его должно быть достаточно для удаления неровностей и получения требуемой поверхности, но окончательные значения устанавливает технолог. Нельзя переносить универсальный размер припуска с одной детали на другую: он зависит от исходной формы, точности заготовки и маршрута обработки.

Для втулок заранее определяют, когда выполняется отверстие: до или после обработки наружной поверхности. Для шестерён согласуют порядок обработки ступицы, торцов и зубчатой части. Если последовательность влияет на выбор круга, это указывают в заявке. Поставщик в таком случае получает не абстрактный запрос на металл, а понятную задачу по обеспечению производства.

При возникновении сомнений по применимости материала нужно сопоставить требования чертежа с техническим заданием. Нельзя считать чугунный круг универсальной заменой бронзового вкладыша или втулки без согласования. Для выбора альтернативы полезно изучить статью Кольцо: бронзовые кольца и гильзы, а особенности деталей для тяжёлого оборудования рассмотрены в материале Запчасти для дробильно-размольного оборудования из 110Г13Л.

Ошибки при заказе заготовок

Распространённая ошибка — указывать только слово «круг» без назначения и размеров. Поставщик не может определить, какой запас нужен для шестерни, а какой — для втулки. В результате увеличивается число уточнений, а предложенный вариант может не соответствовать технологии заказчика.

Вторая ошибка — смешивать размеры готовой детали и исходной заготовки. В заявке следует прямо писать, какие значения относятся к чертежу, а какие нужны для поставки. Если требуется резка в размер, это также фиксируют отдельной строкой.

Третья ошибка — не указывать нормативное требование. Если заказчик ожидает соответствие ГОСТ 1412-85, это должно быть отражено в заявке и документах на поставку. Устное предположение о соответствии не заменяет согласованное условие заказа.

Четвёртая ошибка — выбирать материал только по цене или внешнему виду. Для детали важны назначение, обработка и работа в составе узла. При отсутствии данных о нагрузке, посадке или режиме эксплуатации поставщику нужно передать хотя бы чертёж и назначение изделия.

Пятая ошибка — не разделять заготовки для разных деталей. Круги для шестерни и втулки могут отличаться по требованиям к размеру, длине и дальнейшей обработке. Раздельные позиции в заявке упрощают расчёт, комплектование и последующий контроль.

Частые вопросы

Какие круги можно использовать для изготовления шестерён?

Для изготовления шестерён рассматривают чугунные круги, если их материал, размеры и состояние соответствуют конструкторской документации. Окончательный выбор выполняют по требованиям к готовой детали и технологии обработки.

Какие круги можно применять для втулок?

Подходят заготовки, из которых можно получить наружный и внутренний размеры втулки с предусмотренным припуском. Материал и геометрию необходимо подтвердить до оформления заказа.

Можно ли заказать круги по чертежу детали?

Да, чертёж помогает определить исходную форму, размеры заготовки и требования к обработке. Для расчёта также нужны сведения о количестве и нормативных требованиях.

Как проверить соответствие чугунного круга ГОСТ 1412-85?

Нужно указать в запросе требование к поставке по ГОСТ 1412-85 и запросить подтверждение соответствия у поставщика. Дополнительно согласуют размеры, количество и сопроводительные документы.

Что выбрать для шестерни или втулки: круг или готовую деталь?

Если требуется индивидуальная геометрия, заготовка удобна для последующей обработки по чертежу. Готовую деталь выбирают, когда нужны конкретные размеры и минимальный объём механической обработки.

Какие марки чугуна используются для кругов?

В исходном описании указаны марки СЧ15–СЧ35 и ВЧ40–ВЧ60. Конкретную марку согласуют с требованиями к механическим характеристикам и условиям работы детали.

Как рассчитывается стоимость продукции?

Продажа осуществляется по весу с расчётом стоимости за штуку изделия. Порядок расчёта согласуют при оформлении заказа с учётом размеров, количества и документов.

Для подбора чугунного круга достаточно направить назначение, чертёж или эскиз, размеры, количество и требование к документам. После проверки этих данных можно согласовать подходящий вариант поставки.
