Кольцо ГОСТ 18175-78: бронзовые кольца и гильзы

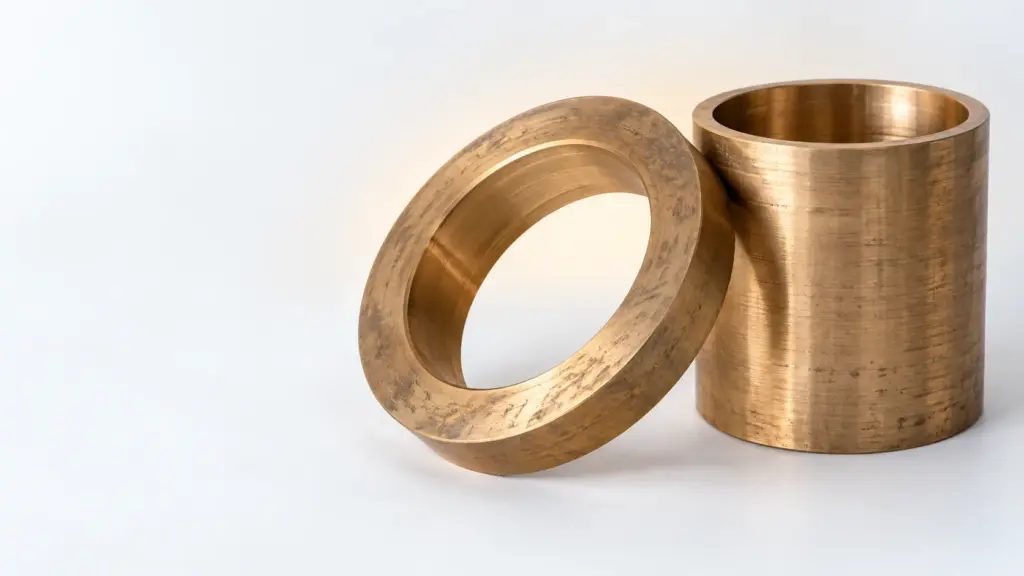

Кольцо ГОСТ 18175-78 в этом разделе — изделие из бронзы БрАЖМц10-3-1.5, изготовленное центробежным литьём. Доступны диаметры от 100 до 900 мм; подходящий типоразмер выбирают по требованиям чертежа и параметрам заготовки.

Уточнить размер

Кольцо ГОСТ 18175-78: что указать при запросе

Запрос с одним словом «кольцо» не позволяет однозначно определить нужную позицию. Для подбора важны материал, назначение изделия, требуемые размеры и состояние, в котором оно должно поступить заказчику. Если требуется заготовка для последующей обработки, её нельзя выбирать только по размеру готовой детали: необходимо отдельно определить размеры самой заготовки. Если же нужен размер, указанный в каталоге, его следует сопоставить с чертежом до отправки заявки.

В представленном разделе материал обозначен как БрАЖМц10-3-1.5, способ изготовления — центробежное литьё, применяемый стандарт — ГОСТ 18175-78. Эти сведения помогают отличить нужную группу изделий при поиске, но не заменяют размерную часть заявки. Одинаковое указание материала не означает, что любые кольца или гильзы взаимозаменяемы. Посадочные и обрабатываемые поверхности, а также размеры детали определяются требованиями конкретного узла и документацией заказчика.

Начать просмотр позиций можно в разделе Кольца, гильзы, венцы бронзовые. В нём представлено 40 типоразмеров. Это число описывает ассортимент раздела, а не количество вариантов для каждого отдельного диаметра. Поэтому после выбора диапазона необходимо проверять конкретную позицию, а не предполагать, что любое сочетание размеров доступно.

Бронзовые кольца и гильзы БрАЖМц10-3-1.5

При выборе сначала разграничивают форму требуемого изделия. В заявке желательно прямо написать, нужно кольцо или гильза, и приложить чертёж либо понятный эскиз. Одного общего названия недостаточно, если существенны размеры отверстия, наружной поверхности или длина. Эти параметры следует брать из документации на деталь или заготовку, а не выводить из названия материала. Такой порядок сокращает число уточнений и помогает сопоставить запрос с конкретной позицией каталога.

Марку БрАЖМц10-3-1.5 следует передавать без сокращений и замен. При сверке предложения с потребностью проверьте, что она указана для выбранного изделия, а не только упомянута в общем описании категории. Если у вас есть чертёж с иной записью материала, не стоит самостоятельно считать её равнозначной: направьте исходное обозначение вместе с вопросом о соответствии. В этой статье рассматриваются только изделия из бронзы БрАЖМц10-3-1.5; свойства других бронз и возможность их замены здесь не оцениваются.

Центробежное литьё — указанный способ изготовления представленных колец и гильз. Для снабжения это часть описания закупаемого изделия, которую удобно фиксировать рядом с маркой бронзы и размером. Сам по себе способ изготовления не сообщает размеры отверстия, припуски или состояние поверхностей. Если эти параметры критичны для дальнейшей работы, их нужно задавать отдельно и получать подтверждение по выбранной позиции.

Таблица содержит характеристики, указанные для раздела, и не является размерным чертежом. По ней нельзя определить внутренний диаметр, длину или параметры обработки отдельного изделия. Для таких сведений потребуется описание конкретной позиции либо согласование по переданному чертежу. Особенно важно не принимать диапазон доступных диаметров за подтверждение наличия любой промежуточной комбинации размеров.

Как выбрать размер кольца по ГОСТ

Начните с определения того, какой размер нужен для закупки: размер готовой детали или размер заготовки, которую ещё предстоит обработать. Это разные задачи. Чертёж готовой детали позволяет понять конечную геометрию, но не всегда содержит все сведения, необходимые для заказа литой заготовки. Если подготовкой заготовки занимается ваш производственный участок, согласуйте с ним размеры для закупки до обращения к поставщику. Так запрос будет привязан к реальной операции, а не только к общему наименованию изделия.

Затем выпишите размеры, по которым будут проверять соответствие. Для кольца или гильзы обычно необходимо ясно обозначить, какая поверхность относится к наружному диаметру, какая — к отверстию и какой размер задан по оси изделия. Это не попытка задать универсальную конструкцию: набор обязательных параметров определяется чертежом. Если на эскизе есть несколько ступеней или другие особенности формы, приложите изображение целиком, чтобы обозначения размеров нельзя было прочитать двояко.

Сопоставьте нужный диаметр с заявленным диапазоном от 100 до 900 мм. Попадание в этот диапазон — только первый этап проверки. Следующий этап — поиск подходящей позиции среди 40 типоразмеров раздела и уточнение остальных размеров. Не следует округлять значение из чертежа до ближайшего знакомого размера без согласования с тем, кто отвечает за обработку и установку детали. Даже когда закупается заготовка, решение о допустимости другого размера принимают по требованиям конкретной работы.

Отдельно укажите, какие поверхности будут обрабатываться после поставки. Если этот вопрос уже решён в технологической документации, передайте размеры заготовки в том виде, в каком они утверждены для закупки. Если решение ещё не принято, лучше обозначить это прямо и запросить сведения о доступных позициях, чем записывать неподтверждённый размер. В ответе поставщика следует различать характеристики предлагаемого изделия и размеры готовой детали: они могут относиться к разным этапам изготовления.

Если нужен подбор для узла, в котором используется втулка, полезно сравнить задачу с материалом Какие втулки: подбор корпуса по чертежу. Он помогает не смешивать выбор кольцевой заготовки с выбором детали для конкретного корпуса. Сами Втулки бронзовые вынесены в отдельный раздел каталога. Если в документации указана втулка, проверьте этот раздел наряду с кольцами и гильзами, а не заменяйте одно название другим без проверки размеров.

Передать чертёж для подбора

ГОСТ и размерная документация

Указание ГОСТ 18175-78 важно сохранять в заявке без ошибок: оно входит в исходные сведения о рассматриваемых изделиях. Однако запись стандарта не отвечает на вопрос, какой именно типоразмер требуется вашему производству. Для покупки нужны обе части описания: ссылка на применяемый стандарт и конкретные требования к изделию. Если отдел снабжения получил только обозначение стандарта, следует запросить у технического специалиста недостающие размеры до оформления заказа.

Не переносите автоматически параметры одной позиции на другую только потому, что у них совпадают материал и стандарт. В разделе представлены разные типоразмеры, а диапазон диаметров охватывает изделия с различными размерами. Проверка должна проводиться по выбранной позиции и по документации, которую использует ваш участок. Когда в чертеже есть условные обозначения или примечания, направляйте их вместе с основной размерной частью: отдельная строка заявки может не передать весь смысл исходного документа.

Для входного контроля также полезно заранее определить, с какими документами будет сопоставляться поставленное изделие. Внутри организации это может быть чертёж детали, согласованный эскиз или оформленная заявка с размерами. Главное — чтобы закупка и принимающий участок работали с одной и той же версией требований. Если по ходу подбора меняется нужный диаметр или назначение заготовки, зафиксируйте изменение до согласования позиции.

Кольцо или гильза: порядок проверки перед заказом

Практический запрос можно собрать в одном сообщении. Укажите наименование изделия, бронзу БрАЖМц10-3-1.5, ГОСТ 18175-78, требуемый диаметр и остальные размеры по имеющейся документации. Затем уточните, рассматриваете ли готовую деталь либо заготовку под дальнейшую обработку. Если чертёж существует, приложите его вместо попытки пересказать сложную геометрию словами. Это особенно важно, когда изделие имеет особенности, которые не отражаются в кратком названии каталожной позиции.

Перед отправкой проверьте размерные обозначения: какие значения относятся к наружной поверхности, какие — к отверстию, а какие описывают длину или ширину изделия. Если в документации указаны предельные отклонения, требования к поверхностям либо другие условия, не исключайте их из передаваемого файла. Здесь не приводятся универсальные значения таких параметров, поскольку они зависят от конкретного чертежа. Поставщик сможет предметно ответить на запрос, когда увидит именно те требования, по которым затем будут принимать изделие.

Если подходящая позиция не находится сразу, не делайте вывод о невозможности поставки только по общей таблице характеристик. Диапазон диаметров и число типоразмеров описывают раздел в целом. Направьте параметры требуемого изделия для проверки конкретного варианта. При этом не стоит считать подтверждением фразу о наличии бронзы нужной марки: необходимо удостовериться, что согласованы также форма и размеры предлагаемого кольца или гильзы.

Для других видов бронзовых деталей предусмотрен раздел Вкладыши бронзовые для оборудования. Его имеет смысл просматривать, если документация на узел требует именно вкладыш, а не кольцо или гильзу. Название группы изделий должно следовать из конструкции и чертежа. Похожий материал сам по себе не делает детали разных групп взаимозаменяемыми и не отменяет проверку размеров.

Кольцевая заготовка и готовая деталь

В разговоре о закупке полезно разделять исходную заготовку и результат механической обработки. Кольцо, которое планируют обрабатывать, выбирают с учётом будущей детали, но заказ оформляют на фактически поставляемое изделие. Если в запросе указан только конечный размер, поставщик может не понять, какой размер заготовки ожидается. Поэтому сначала установите, кто определяет параметры заготовки: ваше производство по технологической документации или специалист, которому передан чертёж для подбора.

Такое разграничение касается и наименования. Гильзу не следует автоматически считать готовой втулкой для установки в узел, а кольцо — готовым посадочным элементом. Из предоставленных сведений известны материал, способ изготовления, стандарт, диапазон диаметров и число типоразмеров; степень обработки конкретной позиции нужно проверять отдельно. Если изделие должно поступить в определённом состоянии, сформулируйте это требование в запросе и сопоставьте его с предложением.

Для общего понимания выбора заготовок под дальнейшую обработку можно обратиться к статье Чугунные круги как заготовки для шестерён и втулок. Там рассматривается другая группа материалов, поэтому сведения из неё нельзя переносить на бронзу БрАЖМц10-3-1.5. Ссылка полезна именно как пример разграничения заготовки и детали; материал и требования в текущем заказе должны оставаться теми, которые установлены вашей документацией.

Частые вопросы

Какой ГОСТ применяется к бронзовым кольцам?

Для представленных изделий указан ГОСТ 18175-78. При запросе уточняйте также материал и необходимые размеры: одна ссылка на стандарт не определяет подходящую позицию каталога.

Из какой бронзы изготовлены кольца и гильзы?

Материал представленных изделий — бронза БрАЖМц10-3-1.5. Если в вашем чертеже записана другая марка, её соответствие не следует предполагать без отдельной проверки.

Каким способом изготовлены бронзовые кольца?

Указанный способ изготовления — центробежное литьё. Остальные требования к конкретной позиции уточняют по её описанию и документации заказа.

Какие диаметры доступны?

Доступны диаметры от 100 до 900 мм. В разделе представлено 40 типоразмеров, поэтому требуемый диаметр и остальные размеры нужно сверить с конкретным изделием.

Как выбрать размер бронзового кольца?

Передайте размеры по чертежу и укажите, требуется готовое изделие или заготовка под обработку. Для подбора важно однозначно обозначить размер, который проверяется по каталогу, и остальные параметры изделия.

Заявка на бронзовое кольцо или гильзу

Перед оформлением заказа ещё раз сопоставьте исходное требование с выбранной позицией: кольцо или гильза, бронза БрАЖМц10-3-1.5, ГОСТ 18175-78, нужный диаметр и размеры по чертежу. Диапазон от 100 до 900 мм помогает определить, относится ли запрос к представленному ассортименту, но не заменяет проверку отдельного типоразмера. Приложенный чертёж или согласованный эскиз позволит обсуждать конкретное изделие без догадок о его геометрии.
