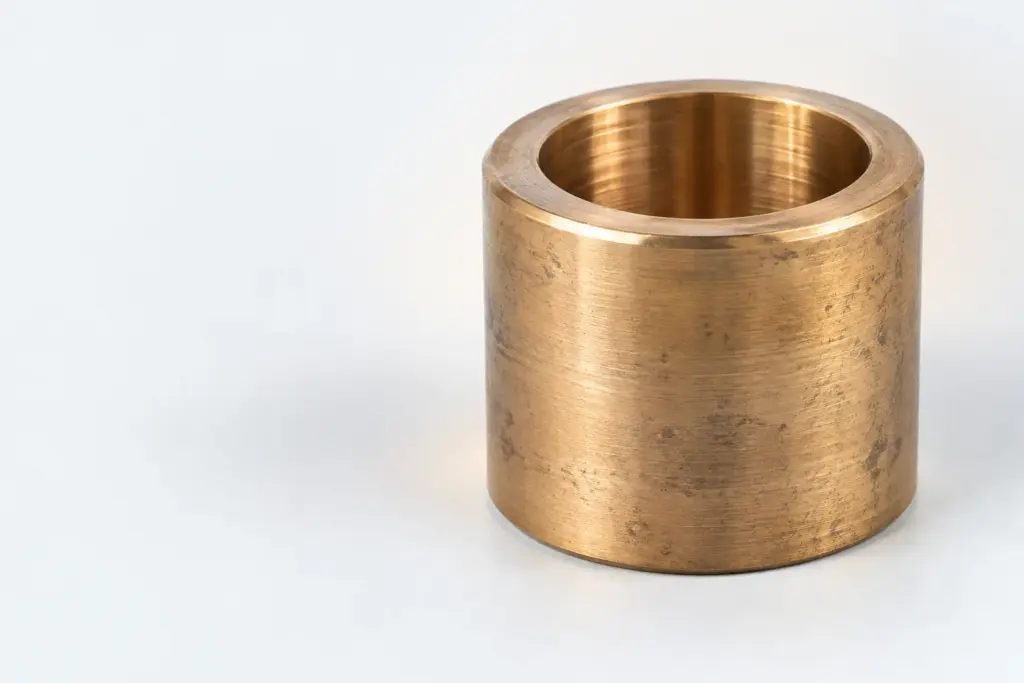

Втулки бронзовые: диаметр наружный и внутренний

Диаметр бронзовой втулки нужно указывать раздельно: внутренний — для отверстия втулки, наружный — для её посадки в корпус. В каталоге названия позиций содержат Ø, но не уточняют, к какому из этих размеров он относится, поэтому для подбора необходимо сверить оба диаметра или передать чертёж.

Направить размеры для проверки

Как читать обозначение Ø в каталоге

Один знак Ø перед числом не описывает втулку полностью. У детали есть отверстие, которое определяет внутренний диаметр, и наружная цилиндрическая поверхность, которая определяет наружный диаметр. Эти размеры относятся к разным сопряжениям. Внутренняя поверхность взаимодействует с деталью, проходящей через втулку; наружная размещается в ответной детали. Если в заявке написано только «втулка Ø», поставщик не может без уточнения определить, какое сопряжение требуется проверить.

В разделе Втулки бронзовые представлены 40 позиций бронзовых втулок скольжения. Во всех названиях указана марка БрАЖМц10-3-1.5, для всех позиций указан ГОСТ 18175-78. Указанные размеры Ø находятся в пределах от 100 до 900; также предусмотрено изготовление по чертежу. При этом названия не сообщают, является ли приведённый Ø внутренним или наружным диаметром. По одному названию нельзя подтвердить посадочный размер.

Диапазон Ø в таблице воспроизводит сведения раздела, а не перечень внутренних отверстий. Из него нельзя заключить, что конкретная втулка подходит под вал или под корпусное отверстие заданного размера. Нельзя также переносить число из названия в графу «наружный диаметр» только потому, что на чертеже наружный размер расположен первым. Для согласования нужна прямая расшифровка обозначения применительно к выбранной позиции.

Как выбрать внутренний и наружный размер

Начните с назначения втулки в узле. Если известна деталь, которая должна проходить через втулку, зафиксируйте требование к внутреннему отверстию. Если известна посадка в корпус, отдельно зафиксируйте требование к наружной поверхности. Это не взаимозаменяемые исходные данные: отверстие корпуса не равно внутреннему отверстию втулки. При передаче заявки полезно писать названия размеров полностью, без сокращения до одного «диаметра втулки».

Затем сопоставьте сведения с документацией на узел. Чертёж показывает не только два диаметра, но и длину, расположение рабочих поверхностей и другие параметры, если они заданы конструктором. При отсутствии чертежа перечислите известные размеры словами и отметьте неизвестные. Не заполняйте пробелы предположением о толщине стенки: даже при известном внутреннем диаметре наружный размер из него не следует. Аналогично по наружному диаметру нельзя восстановить размер проходного отверстия.

Отдельно проверьте, к какой детали относится слово «отверстие» в исходном запросе. «Втулка под отверстие» может означать наружный размер детали, устанавливаемой в корпус. «Отверстие во втулке» означает внутренний размер. Различие особенно важно, когда запрос состоит из одного числа. Чтобы убрать неопределённость, укажите: «отверстие корпуса» либо «внутреннее отверстие втулки», а рядом приведите соответствующее требование.

Если изделие меняют по образцу, полезно передать измеренные размеры и пояснить, что именно измерялось. Размер изношенной поверхности не следует автоматически считать требуемым размером новой детали: он описывает состояние образца, а не всегда исходное исполнение. Если имеется документация на оборудование, укажите, каким её данным должен соответствовать заказ. Поставщик сможет отделить подтверждённые требования от ориентировочных измерений.

• Назовите внутренний диаметр и укажите, откуда взято значение: из чертежа, измерения или требования к сопрягаемой детали.
• Назовите наружный диаметр отдельно и уточните, относится ли он к готовой втулке или к отверстию корпуса.
• Передайте длину и прочие конструктивные требования, если они указаны в вашей документации.
• Обозначьте неизвестные параметры как требующие согласования, а не заменяйте их предполагаемыми значениями.

Такой порядок не подменяет конструкторский расчёт. Он помогает составить однозначный запрос на проверку позиции каталога или на изготовление по чертежу. Если требуемая посадка и допуски уже определены в документации, передайте их вместе с размерами. Если этих данных нет, прямо укажите их отсутствие: наименование товара и число после Ø не задают требования к сопряжению.

Бронзовая втулка с внутренним диаметром 45 мм

Формулировка «внутренний диаметр 45 мм» уже указывает, какое отверстие требуется получить в самой втулке. Но она не определяет наружный диаметр, длину и исполнение остальных поверхностей. Поэтому по одному этому условию нельзя выбрать готовую позицию. Указанный в названиях каталога диапазон Ø от 100 до 900 не следует сравнивать с 45 мм как с перечнем внутренних диаметров: смысл Ø в названиях не уточнён.

Для предметного запроса укажите, что 45 мм относится именно к внутреннему отверстию, и приложите чертёж втулки или узла. Если чертежа нет, сообщите известный размер отверстия корпуса и другие данные, по которым выбирается наружная поверхность. При этом не называйте размер корпуса размером готовой втулки без проверки требований к посадке. В заявке можно оставить наружный диаметр на согласование, но важно обозначить это явно.

Когда задача состоит в замене существующей детали, поясните, нужен ли повтор её геометрии или изготовление по действующей документации. Эти основания могут дать разные исходные сведения, особенно если образец работал и его поверхности изменились. Указание «45 мм» само по себе не подтверждает ни наличие готового изделия, ни возможность конкретного исполнения. Ответ на эти вопросы получают после проверки полного набора требований.

Бронзовая втулка с внутренним диаметром 10 мм

Для запроса с внутренним диаметром 10 мм действует тот же принцип: размер отверстия не описывает всю втулку. Не подбирайте наружный размер по фотографии, соседней позиции или предполагаемой толщине стенки. Уточните место установки, передайте данные о корпусном отверстии и сообщите требуемую длину. Если часть размеров указана на сборочном чертеже, приложите его вместе с отдельным обозначением детали, чтобы было понятно, какие поверхности относятся к втулке.

В названиях имеющихся позиций не сказано, что Ø обозначает внутреннее отверстие. Поэтому ни одна запись только по своему названию не подтверждает требование «внутренний диаметр 10 мм». Возможность изготовления по чертежу указана для раздела, однако конкретное исполнение нужно согласовать. В запросе лучше разделить две задачи: проверить применимость позиции каталога и, если она не подтверждается, рассмотреть чертёж.

Для закупки важно не смешивать требуемый размер детали с размером инструмента или заготовки, упомянутым во внутренней переписке. Передавайте поставщику размер готового изделия, который должен быть проверен при согласовании. Если в документации есть особые требования к состоянию отверстия либо к дальнейшей обработке, приложите соответствующий фрагмент. Неуказанные требования нельзя восстановить из фразы «внутренним диаметром 10 мм».

Отправить чертёж и размеры

Диаметр 8 мм и запрос из Нижнего Новгорода

В запросе «бронзовые втулки диаметр 8 мм в Нижнем Новгороде» есть две независимые задачи: определить, какой именно размер равен 8 мм, и уточнить условия поставки в указанный город. Первую задачу решают техническими данными. Напишите, требуется ли внутреннее отверстие 8 мм либо этот размер относится к наружной поверхности. При возможности передайте второй диаметр, длину и чертёж. Без этого слово «диаметр» остаётся неоднозначным.

Город указывайте в заявке отдельной строкой. Само наличие раздела каталога не подтверждает наличие нужного исполнения или условия его отправки в Нижний Новгород. Эти сведения нужно получить при обработке конкретного запроса. Если важен срок получения, сообщите требуемую дату, но не связывайте её с размером Ø: возможность изготовления, наличие и логистика проверяются отдельно.

При запросе нескольких деталей с разными размерами лучше перечислить каждую позицию отдельно. Тогда размер 8 мм не окажется ошибочно привязан к другому изделию, а адрес назначения не смешается с техническими требованиями. Если известен только диаметр отверстия корпуса 8 мм, так и напишите: это не равнозначно внутреннему диаметру втулки 8 мм. Для проверки поставщику важно видеть, какое сопряжение описывает число.

Что передать для изготовления по чертежу

Изготовление по чертежу указано в разделе бронзовых втулок. Это не означает, что любой запрос, состоящий из одного диаметра, уже достаточен для расчёта. Чертёж должен позволять понять геометрию нужной детали, а сопроводительное письмо — связать её с задачей закупки. Если чертёж содержит несколько деталей, отметьте нужную втулку и укажите требуемое количество без попытки описать её только номером узла.

В первую очередь проверьте читаемость внутренних и наружных размеров. Если одно обозначение Ø встречается на нескольких видах чертежа, в письме можно пояснить, какой размер является определяющим для вашего запроса. Далее проверьте длину и особенности формы, показанные в документации. Не следует удалять с чертежа сведения, которые кажутся второстепенными: они могут относиться к установке детали либо к её проверке после изготовления.

Если документации нет, составьте перечень имеющихся данных и обозначьте источник каждого значения. Например, отдельно укажите размер сопрягаемой детали, размер отверстия корпуса и размеры снятой втулки, если они известны. Не называйте все эти значения «размерами втулки»: часть из них относится к соседним деталям. Такой перечень помогает выяснить, каких сведений не хватает, до согласования изготовления.

На этапе запроса также полезно различать обязательные параметры и ориентиры. Обязательное значение должно опираться на вашу документацию или утверждённое требование. Ориентир, полученный при измерении изношенного образца, следует так и обозначить. Это снижает риск принять приблизительное измерение за размер готовой детали. Если требуется не копия образца, а деталь для конкретного узла, сообщите об этом прямо.

• Приложите чертёж детали или фрагмент документации, где однозначно видна требуемая втулка.
• Подпишите внутренний и наружный диаметры; для отсутствующего значения укажите, что оно требует согласования.
• Отдельно сообщите длину, требуемое количество и место поставки.
• Уточните, нужно проверить готовую позицию раздела или рассмотреть изготовление по чертежу.

Если вы ссылаетесь на конкретное название из каталога, приложите ссылку на позицию или перепишите его без изменения. При этом в заявке всё равно укажите, какой диаметр вам нужен: внутренний или наружный. Название позиции фиксирует марку и стандарт, но не снимает неопределённость обозначения Ø. Проверку геометрии нельзя заменять совпадением одного числа.

Сверка заявки перед согласованием

Перед отправкой проверьте заявку так, как её прочитает человек без доступа к вашему оборудованию. Понятно ли из текста, где находится отверстие указанного диаметра? Есть ли отдельное требование к наружной поверхности? Отмечено ли, какие значения взяты из чертежа, а какие — с образца? Если на любой из этих вопросов ответ неочевиден, добавьте пояснение. Короткая, но однозначная запись полезнее длинного перечня чисел без обозначения поверхностей.

Для проверки каталожной позиции сопоставляйте только сведения, которые действительно приведены в разделе: тип изделий, марку в названиях, указанный стандарт и обозначение Ø. Не делайте вывод о внутреннем диаметре из одного диапазона размеров. Также не считайте изготовление по чертежу подтверждением наличия готового изделия с вашим отверстием. Это разные варианты рассмотрения заявки, и результат по каждому требует отдельного ответа.

Если втулка нужна как часть более крупного ремонтного комплекта, полезно разделить запросы по типам деталей. Для связанных изделий существует раздел Вкладыши бронзовые для оборудования. В качестве контекста по таким узлам можно посмотреть материал о бронзовых вкладышах и эксцентриковых втулках для дробилок. Эти страницы не заменяют чертёж запрашиваемой втулки.

Если при сравнении рассматриваются детали из другого материала, не смешивайте их в одной строке спецификации с бронзовой втулкой. Отдельный раздел каталога — Втулки чугунные; также на сайте есть материал о чугуне и заготовках. Ссылка на соседнюю тему помогает найти нужную группу изделий, но не подтверждает взаимозаменяемость материалов или размеров.

Частые вопросы

Есть ли бронзовая втулка с внутренним диаметром 45 мм?

По названиям позиций подтвердить это нельзя: указанный в них Ø не определён как внутренний диаметр. Передайте требование к отверстию 45 мм вместе с наружным размером и другими данными для проверки позиции либо возможности изготовления по чертежу.

Как заказать бронзовую втулку с внутренним диаметром 10 мм?

Напишите, что 10 мм относится именно к внутреннему отверстию втулки. Приложите чертёж или отдельно укажите известные требования к наружному диаметру и длине; наличие и возможность изготовления следует уточнить.

Можно ли запросить бронзовые втулки диаметром 8 мм в Нижний Новгород?

Направьте запрос, указав Нижний Новгород как город назначения и пояснив, внутренний или наружный диаметр должен составлять 8 мм. Возможность изготовления, наличие и условия поставки проверяются по конкретной заявке.

Как понять, какой диаметр втулки указан в названии?

Из одного названия это определить нельзя. В названиях раздела не уточнено, относится ли обозначение Ø к внутреннему или наружному диаметру, поэтому размер нужно подтвердить перед заказом.

Что написать в заявке, если известен только диаметр отверстия?

Уточните, речь об отверстии внутри втулки или об отверстии корпуса под её установку. Передайте имеющуюся документацию и отметьте, какие размеры ещё предстоит согласовать.

Итоговый запрос должен связывать каждый указанный диаметр с конкретной поверхностью. Для отверстий 8, 10 или 45 мм это особенно важно: сами числа не подтверждают подходящую позицию каталога. Передайте известные размеры, чертёж и город назначения, чтобы можно было проверить изделие и ответить по поставке.
