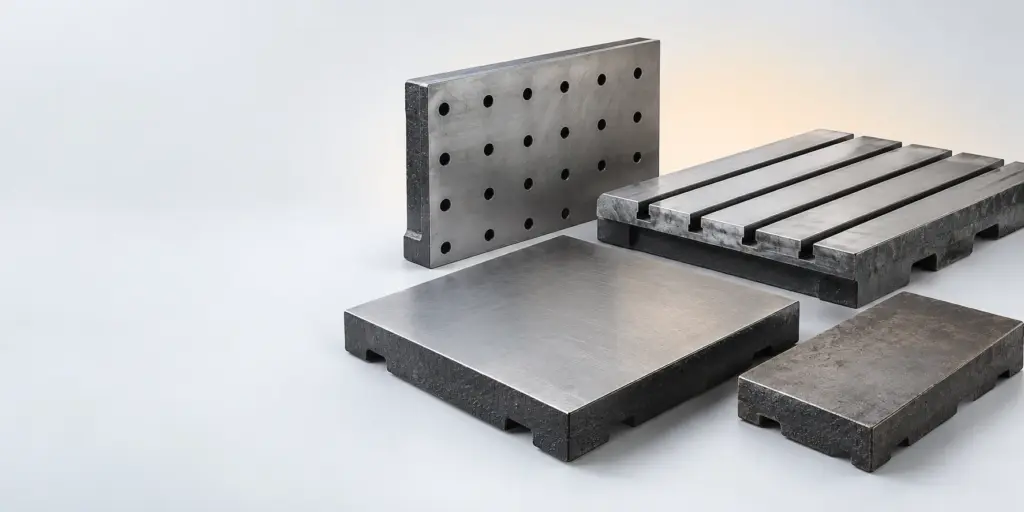

Какие плиты используют: виды и назначение

Какие плиты используют на производстве, зависит от выполняемой операции: для контроля берут поверочные, для нанесения разметки — разметочные, для установки оборудования и оснастки — опорные, а для работы со станочной оснасткой — станочные. В каталоге представлены чугунные модели этих назначений, включая станочную плиту с Т-образными пазами.

Запросить подбор плиты

Какие плиты используют на производстве

Чугунные плиты применяют там, где требуется жесткое основание, рабочая поверхность для контроля или удобное размещение детали и оснастки. При этом одинаковый внешний формат не означает одинаковое назначение. Поверочная плита используется в контрольных операциях, разметочная — при подготовке детали к обработке, опорная — как основание, а станочная — для установки и фиксации элементов на рабочем месте.

Различия между изделиями нужно учитывать до заказа. Ошибка на этом этапе обычно связана не с материалом, а с неправильным пониманием функции. Для контроля важна именно поверочная плита, для нанесения линий и точек — разметочная. Если требуется опереть оборудование либо установить сборочную единицу, рассматривают опорный вариант. Наличие Т-образных пазов у станочной плиты указывает на иной принцип применения: такая конструкция предназначена для работы с оснасткой, которую необходимо размещать на плите.

В разделе Плиты поверочные, опорные, разметочные представлены четыре позиции плит. Перед выбором следует сопоставить название изделия с операцией, для которой оно нужно, а затем уточнить материал и нормативное обозначение, указанные для конкретной позиции.

Поверочные плиты: назначение и особенности

Поверочная плита служит базовой рабочей поверхностью для контрольных операций. На ней размещают деталь, сравнивают ее положение с требуемым, оценивают геометрию и выполняют действия, связанные с проверкой. Такая плита нужна в тех случаях, когда результат контроля зависит от стабильного основания и понятной плоскости отсчета.

Поверочная модель не заменяет разметочную только потому, что обе применяются при работе с деталями. У них разная основная задача. Поверочная плита ориентирована на проверку, тогда как разметочная — на нанесение разметочных элементов перед последующей операцией. Если в заявке указано только «чугунная плита», этого недостаточно для выбора: необходимо определить, будет ли поверхность контрольной базой или рабочим местом для разметки.

Поверочные плиты из представленного ассортимента изготовлены из чугуна СЧ20 по ГОСТ 3134-77. Это следует учитывать при сопоставлении изделия с внутренними требованиями предприятия и документацией на оснащение. Дополнительные параметры, размеры и условия применения нужно проверять по карточке конкретной позиции или уточнять у поставщика.

При выборе поверочной плиты полезно заранее описать характер операции: контроль отдельных деталей, приемка после обработки, проверка взаимного расположения элементов или подготовка к измерению. Чем точнее сформулирована задача, тем проще исключить изделия другого назначения. Массу плиты и порядок ее расчета можно рассмотреть в статье «Вес плиты: расчёт для поверочных и чугунных моделей».

Разметочные плиты для подготовки деталей

Разметочная плита используется как рабочая база при нанесении на деталь линий, точек, осей и других элементов, по которым затем выполняют обработку или сборку. В этом случае плита помогает организовать рабочее место и удерживать деталь на выбранной поверхности во время разметочных операций.

Разметочная плита нужна не для замены измерительного инструмента, а для создания устойчивой основы при работе с ним. Поэтому при комплектовании рабочего места важно учитывать не только материал плиты, но и характер деталей: их форму, способ установки и необходимость применения дополнительной оснастки. Эти сведения позволяют определить, подходит ли простая разметочная поверхность или требуется другое исполнение.

Поверочные и разметочные плиты в каталоге изготовлены из чугуна СЧ20 по ГОСТ 3134-77. Общий материал не отменяет различий по назначению. Одна группа предназначена для контрольных задач, другая — для разметочных. В закупочной документации эти изделия следует разделять по функции, даже если они рассматриваются в рамках одного раздела каталога.

Перед заказом разметочной плиты стоит зафиксировать, какие операции будут выполняться регулярно, какие детали размещаются на поверхности и нужна ли совместная работа с оснасткой. Если задача связана преимущественно с контролем уже обработанной детали, следует рассматривать поверочный вариант. Если требуется нанести базовые линии перед сверлением, резкой, расточкой или другой операцией, предметом выбора будет разметочная плита. Конкретный способ применения зависит от технологического процесса предприятия.

Станочная плита с Т-образными пазами

Станочная плита отличается от поверочной и разметочной конструктивным исполнением. Станочная плита СЧ20 по ГОСТ 1412-85 имеет Т-образные пазы. Они позволяют размещать на рабочей поверхности элементы оснастки, которые должны устанавливаться в пазах и перемещаться или фиксироваться в предусмотренных местах.

Т-образные пазы являются главным признаком, который нужно учитывать при выборе станочной модели. Если в технологической схеме предусмотрена установка приспособлений через пазовую систему, плита без соответствующего исполнения не решит задачу. И наоборот, для обычной контрольной операции наличие пазов не является основанием автоматически выбирать станочный вариант.

Станочная плита может использоваться как часть рабочего места для операций, где требуется разместить деталь и оснастку на одной базе. Однако применимость определяется не общим названием, а фактической схемой установки. В запросе поставщику желательно указать, что плита нужна именно для станочного применения и должна иметь Т-образные пазы.

Материал и нормативное обозначение станочной плиты в представленных фактах указаны как чугун СЧ20 по ГОСТ 1412-85. Дополнительные характеристики нельзя определять только по названию. Размеры, исполнение пазов, комплектность и другие параметры нужно запрашивать для конкретной позиции, если они необходимы для совместимости с оборудованием.

Опорные плиты как основание

Опорная плита предназначена для создания основания под оборудование, оснастку или деталь. Ее выбирают, когда главная задача — обеспечить размещение объекта на отдельной плоской опоре, а не выполнять контроль или наносить разметку. В производственной документации важно отделять опорную функцию от поверочной: опорная плита не должна автоматически рассматриваться как средство контроля.

Опорная плита из представленного ассортимента изготовлена из чугуна СЧ20 по ГОСТ 1412-85. Такое указание позволяет сопоставить изделие с требованиями закупки, но не дает оснований делать выводы о параметрах, которых нет в описании. Если для монтажа важны размеры основания, схема крепления, масса или совместимость с конкретным оборудованием, эти данные необходимо подтверждать отдельно.

При выборе опорной плиты сначала определяют, что именно будет на ней размещаться. Для тяжелого оборудования важны условия установки и возможности площадки. Для оснастки — способ фиксации и доступ к рабочей зоне. Для детали — положение, устойчивость и удобство выполнения операции. Эти вопросы помогают отличить опорную плиту от разметочной или станочной.

В ассортименте поставщика рядом с плитами могут рассматриваться и другие комплектующие для оборудования. Например, отдельный раздел Вкладыши бронзовые для оборудования относится к другой группе изделий и не заменяет плиту. Такое разделение удобно использовать при формировании заявки: сначала выбирают тип основания, затем подбирают сопряженные детали, если они предусмотрены конструкцией оборудования.

Сравнение плит по назначению и материалу

Ниже приведено сравнение только по тем характеристикам, которые указаны для представленных позиций. Таблица не заменяет техническое описание конкретного изделия. Если требуется полный комплект параметров, его следует запросить до оформления заказа.

Из таблицы видно, что материал СЧ20 используется для всех перечисленных вариантов, но нормативные обозначения различаются по группам. Поверочная и разметочная плиты указаны по ГОСТ 3134-77, опорная и станочная — по ГОСТ 1412-85. Это не отменяет необходимости проверять карточку товара: одна и та же область применения может включать разные конструктивные исполнения.

Как выбрать плиту под рабочую операцию

Выбор следует начинать не с размера и не с привычного названия, а с описания операции. Ответьте на несколько вопросов: что будет происходить на поверхности, нужна ли проверка, требуется ли нанесение разметки, необходимо ли установить оснастку в Т-образные пазы или плита должна только служить основанием.

• Для контроля деталей рассматривают поверочную плиту.
• Для нанесения линий, точек и осей выбирают разметочную плиту.
• Для размещения оборудования или оснастки как основания рассматривают опорную плиту.
• Для работы с оснасткой, устанавливаемой в Т-образные пазы, нужна станочная плита.

Следующий шаг — проверка материала и нормативного обозначения. Для поверочных и разметочных плит в переданных данных указаны чугун СЧ20 и ГОСТ 3134-77. Для опорной и станочной плит указаны чугун СЧ20 и ГОСТ 1412-85. Если закупочная документация содержит иные требования, их нужно сопоставить с карточкой товара до оплаты.

Затем уточняют параметры, которых нет в общем описании: размеры, массу, условия доставки, возможный способ установки и комплектность. Не следует подменять отсутствующие данные предположениями. Для оценки массы можно использовать материал о расчёте веса поверочной и чугунной плиты, а вопросы по другим чугунным изделиям не смешивать с характеристиками плит. Например, размеры и выбор прутка рассматриваются в статье «Диаметр круга: размеры и выбор чугунного прутка».

Если плита будет частью станочного рабочего места, заранее проверьте схему размещения оснастки. Ключевым требованием для станочной модели остаются Т-образные пазы. Если их наличие не требуется, не стоит выбирать станочную плиту только из-за общего слова «чугунная». Для контрольной или разметочной операции важнее соответствие назначению.

В заявке поставщику рекомендуется указать вид плиты, выполняемую операцию, материал и нормативное обозначение из каталога, а также необходимые дополнительные параметры. Такой формат сокращает число уточнений и помогает получить предложение именно на нужную позицию. Если в заявке есть только фраза «нужна плита», поставщику придется сначала определить назначение изделия.

Получить расчёт по заявке

Где посмотреть плиты и сопутствующие изделия

Основной ассортимент собран в разделе Плиты поверочные, опорные, разметочные. В нем представлены четыре позиции плит. Для закупки достаточно выбрать назначение и перейти к уточнению параметров конкретного изделия.

Если в составе оборудования нужны бронзовые детали, их следует искать отдельно. Помимо вкладышей, на сайте есть раздел Втулки бронзовые. Эти изделия относятся к другой товарной группе, поэтому их характеристики и назначение нельзя переносить на чугунные плиты.

Частые вопросы

Какие плиты используют для проверки деталей?

Для проверки деталей используют поверочные плиты. Их основная задача — предоставить рабочую поверхность для контрольных операций.

Какие плиты используют для разметки?

Для нанесения разметки применяют разметочные плиты. Они служат основанием при подготовке детали к дальнейшей обработке.

Чем станочная плита отличается от поверочной?

Станочная плита СЧ20 по ГОСТ 1412-85 имеет Т-образные пазы. Поверочная плита изготовлена из чугуна СЧ20 по ГОСТ 3134-77 и предназначена для контрольных операций.

Для чего нужна опорная плита?

Опорная плита нужна как основание для размещения оборудования, оснастки или деталей. Ее выбирают, когда приоритетом является опора, а не контроль или разметка.
