Как выбрать корпуса и чугунные литые детали

Чтобы выбрать корпуса, сначала определите назначение детали и проверьте её по чертежу: важны посадочные и присоединительные размеры, расположение отверстий, материал и условия работы. Затем сопоставьте эти требования с данными конкретной позиции; один только вид детали или указание ГОСТ не подтверждают её взаимозаменяемость.

Уточнить параметры детали

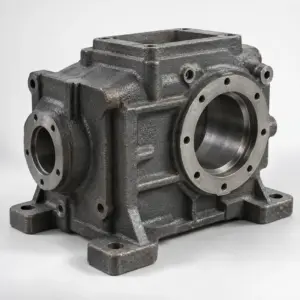

Как выбрать корпуса и связанные литые детали

Начинайте подбор не с материала, а с функции детали в узле. Корпус служит основой для установки других элементов, кронштейн обеспечивает крепление, шкив работает в ремённой передаче, а звёздочка относится к другому типу передачи. Эти изделия могут находиться в одном разделе каталога, но проверяются по разным рабочим признакам. Для корпуса особенно важны места установки сопрягаемых деталей. Для шкива к ним добавляются профиль ручья и соответствие приводу. Поэтому запрос «нужна чугунная деталь» слишком общий для точного подбора.

В разделе Корпуса, шкивы, маховики чугунные представлено 40 позиций: шкивы, кронштейны, барабан и звёздочки. Состав раздела полезен как отправная точка поиска, но не заменяет проверку отдельной карточки. Если требуется именно корпус, не следует считать любую позицию раздела подходящей по одному названию категории. Сначала найдите нужный тип изделия, затем сверяйте его исполнение с документацией на оборудование.

При замене ранее установленной детали используйте обозначение из документации, если оно сохранилось. Если обозначения нет, подготовьте чертёж или снимите размеры с образца, отдельно отметив поверхности, от которых зависит установка. Фотография помогает распознать форму и расположение элементов, но не передаёт точные размеры. Для изготовления или подбора литой детали лучше направить поставщику совокупность данных: назначение, чертёж, требования к материалу и сведения о сопряжениях.

С чего начать проверку размеров

Первый набор параметров — габариты. Они показывают, поместится ли деталь в отведённом пространстве и не возникнет ли препятствий при монтаже. Однако совпадение наружной формы ещё не означает пригодность. Две похожие отливки могут различаться положением отверстий, высотой опорных площадок или геометрией посадочного места. Поэтому после габаритов переходите к размерам, которые определяют соединение с соседними деталями.

Для корпуса или кронштейна отметьте монтажные поверхности, отверстия и расстояния между ними. Для детали, устанавливаемой на вал, уточните посадочное отверстие и способ соединения с валом по документации узла. Если элемент взаимодействует с ремнём или другой деталью передачи, отдельно проверьте рабочую геометрию. Такой порядок снижает риск ситуации, когда изделие подходит по общим размерам, но не устанавливается или не работает в сборке.

Размеры следует сравнивать в одной системе отсчёта. На чертеже обратите внимание, от каких баз заданы расстояния и какие поверхности используются при установке. Если вы измеряете снятую деталь, учитывайте, что износ, повреждения и следы прежнего ремонта могут исказить результат. Сомнительный размер лучше не округлять по предположению: укажите его как требующий проверки и приложите фотографию соответствующего участка.

Если в описании позиции нет необходимых размеров, не подменяйте их оценкой по изображению. Запросите чертёж, схему или подтверждение конкретного параметра. При подборе соседних деталей действует тот же принцип: например, материал о том, как определять Диаметр втулки: внутренний и наружный размеры, помогает разделять разные размеры одного изделия, но размеры втулки не заменяют проверки посадочного места корпуса.

Чугун и обозначение материала

Материал проверяйте по конкретному изделию, а не по общему названию раздела. Для представленных шкивов указан чугун СЧ20 по ГОСТ 1412-85. Также представлены барабан СЧ25 и звёздочки СЧ25 по ГОСТ 1412-85. Это разные обозначения материала; при поиске замены важно передавать то обозначение, которое относится к требуемой детали. Если оно известно из чертежа оборудования, сверяйте его с данными позиции до согласования заказа.

Из приведённых сведений нельзя сделать вывод, что каждый кронштейн или любой корпус в разделе изготовлен из одной из названных марок. Нельзя также автоматически заменить требование к одному изделию сведениями о другом. Если карточка не содержит подтверждённого материала, попросите уточнить его. Особенно это важно, когда чертёж, заявка или внутренняя спецификация предприятия прямо указывают материал как обязательное условие поставки.

Само по себе слово «чугунный» решает только часть задачи. Для пригодности изделия нужно одновременно подтвердить его геометрию, установку и назначение. При отсутствии чертежа полезно указать, где деталь работает, с чем соприкасается и какую функцию выполняет. Эти сведения позволяют сформулировать предмет запроса, но не заменяют технических параметров. Окончательное решение о замене следует принимать после проверки требований документации на оборудование.

Что означает указанный ГОСТ

ГОСТ 1412-85 указан для шкивов из СЧ20, а также для барабана и звёздочек из СЧ25. При чтении карточки отделяйте это указание от размеров и исполнения конкретного изделия. Ссылка на стандарт вместе с обозначением чугуна помогает проверить материал, но сама по себе не сообщает профиль шкива, число ручьёв, диаметр посадочного отверстия или расположение монтажных элементов. Эти параметры нужно искать отдельно.

Не распространяйте указание ГОСТ на весь раздел каталога. В нём есть разные группы изделий, а в переданных данных материал и стандарт прямо названы не для каждой из них. Если в заявке требуется документальное подтверждение материала или соответствия стандарту, сформулируйте это требование поставщику до оформления заказа. Тогда можно заранее согласовать, какие сведения доступны по выбранной позиции и какие документы необходимы вашей организации.

Практический порядок проверки прост: найдите тип изделия, прочитайте его обозначение материала, затем проверьте ссылку на стандарт там, где она приведена. После этого переходите к размерам и рабочей геометрии. Такой порядок не позволяет ошибочно принять общую характеристику материала за полное описание детали. Он особенно полезен при поиске по фотографии, когда визуальное сходство создаёт впечатление взаимозаменяемости, не подтверждённое измерениями.

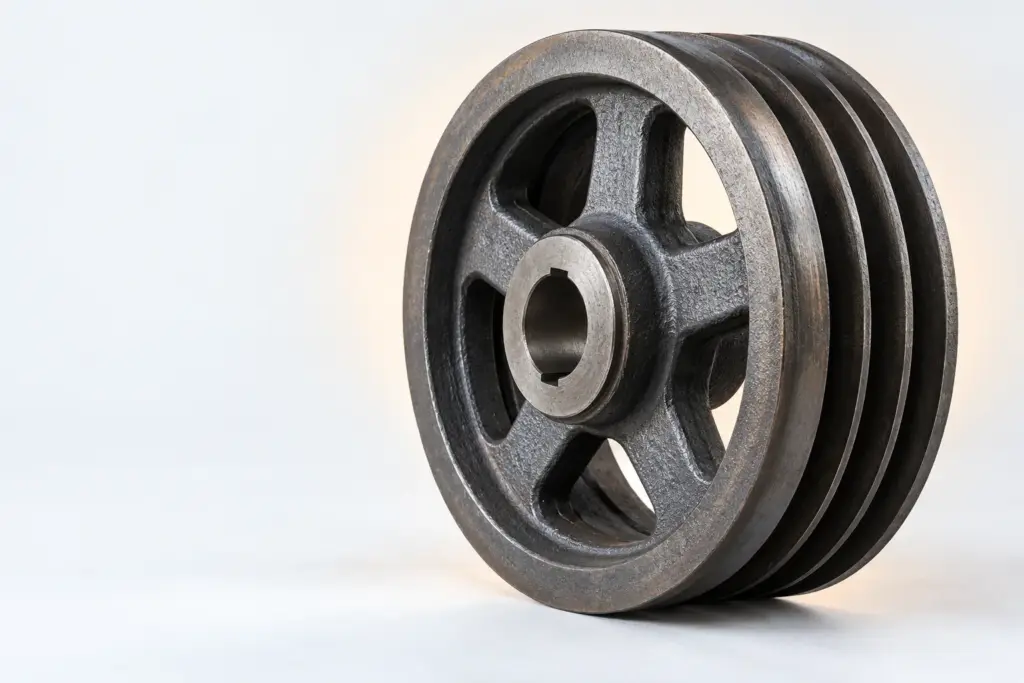

Шкивы: профиль и число ручьёв

Для шкива сначала установите, какой профиль предусмотрен в приводе. В разделе доступны профили A, B, C, SPA, SPB и SPC. Профиль нужно сверять с применяемым ремнём и исходной документацией, а не выбирать по внешнему сходству ручья на фотографии. Если сохранился старый шкив, его обозначение может помочь поиску, но при повреждении или износе рабочую геометрию всё равно следует подтвердить.

Второй признак — число ручьёв. Представлены шкивы с 1–6 ручьями. При подборе замены проверяйте требуемое число по существующему приводу и уточняйте его для конкретной позиции. Не следует считать, что шкивы с одинаковым профилем и числом ручьёв совпадают по остальным параметрам. Для установки также важны размеры, связанные с валом, и положение рабочей части относительно соседних элементов передачи.

Если привод проектируется или изменяется, одного каталожного перечня профилей недостаточно для выбора исполнения. Нужны исходные требования к узлу и данные о сопрягаемых деталях. При замене без изменения конструкции задача уже: воспроизвести параметры, предусмотренные документацией на оборудование. В запросе удобно перечислить профиль, число ручьёв, имеющееся обозначение и размеры, которые требуется подтвердить. Отсутствующие сведения лучше отметить отдельно, чем заполнить их предположениями.

Состав раздела и подтверждённые характеристики

Сводная таблица показывает только те данные о каталоге и изделиях, которые подтверждены. Прочерк означает, что параметр в исходных сведениях не указан; он не означает отсутствия требования к параметру при заказе.

Таблица не является спецификацией всех изделий раздела. В частности, диапазон числа ручьёв относится к представленным шкивам в целом, а не к каждому профилю по отдельности. Материал СЧ25 указан для барабана и звёздочек, поэтому его нельзя переносить на кронштейны. При сравнении предложений фиксируйте данные по каждой конкретной позиции: так проще увидеть, какой параметр подтверждён, а какой ещё нужно запросить.

Как оформить запрос без недостающих параметров

В начале заявки напишите, какая деталь нужна и для какого узла она предназначена. Затем приложите чертёж или перечислите размеры, от которых зависит установка. Для шкива укажите профиль и число ручьёв, если они известны. Для корпуса или кронштейна выделите посадочные и крепёжные элементы. Для барабана либо звёздочки приложите документацию на сопрягаемый узел, если без неё нельзя однозначно определить исполнение.

Разделяйте подтверждённые сведения и предположения. Например, можно написать, что материал указан на старом чертеже, а размеры сняты с эксплуатировавшейся детали. Тогда поставщик увидит, какие данные служат исходным требованием, а какие нуждаются в проверке. Если образец повреждён, отметьте повреждённые зоны. Если на детали есть маркировка, передайте её полностью, не заменяя похожими обозначениями из каталога.

Когда определены тип изделия и необходимые параметры, направьте запрос с чертежом или перечнем размеров. Отдельно попросите подтвердить характеристики, которых нет в доступном описании. Направить заявку на подбор

Сопряжённые детали и границы подбора

Корпус редко работает отдельно от остальных элементов оборудования. Его размеры приходится проверять вместе с размерами устанавливаемой детали и крепления. При этом каждый элемент нужно искать в соответствующей группе: в каталоге отдельно представлены Вкладыши бронзовые для оборудования и Втулки бронзовые. Наличие этих разделов не означает, что конкретный вкладыш или втулка подойдёт к выбранному корпусу без проверки размеров.

Если узел собирается из нескольких деталей, составьте перечень сопряжений: что устанавливается в корпус, что закрепляется на валу и какие поверхности контактируют при работе. Сопоставляйте соответствующие размеры попарно, а не оценивайте каждое изделие изолированно. Для операций после подбора может быть полезна статья Установка бронзовых втулок: подготовка и монтаж. Она посвящена монтажу втулок; выбор самого корпуса всё равно требует проверки его чертежа и параметров узла.

Особое внимание уделяйте случаям, когда старую деталь хотят заменить изделием с похожим названием. Название обозначает назначение лишь в общих чертах и не подтверждает совпадения посадок или креплений. Если предлагаемая позиция отличается от исходной, перечислите отличия и согласуйте их с теми, кто отвечает за оборудование. Без такого согласования не стоит считать деталь прямой заменой только потому, что она относится к тому же типу изделий.

Проверка перед согласованием заказа

Перед отправкой заявки ещё раз сопоставьте исходную документацию и выбранную позицию. Проверьте, что речь идёт об одном типе детали, а не о соседнем изделии из того же раздела. Затем отметьте материал и указание ГОСТ там, где они подтверждены, и отдельно проверьте геометрию. Для шкива это, в частности, профиль и число ручьёв; для корпуса и кронштейна — монтажные и посадочные места.

Полезно вести короткий список нерешённых вопросов рядом с обозначением позиции. В него могут войти отсутствующий размер, неуточнённый материал или необходимость чертежа. Такой список делает переписку предметной: поставщику не приходится угадывать, какое именно свойство требуется подтвердить. Если несколько позиций выглядят подходящими, сравнивайте их по одинаковому набору параметров, а не выбирайте по полноте фотографии или близости названия.

Окончательное подтверждение замены должно опираться на требования к узлу. Каталожные сведения помогают сузить поиск: известно, какие группы изделий представлены, какие обозначения чугуна указаны для части деталей и какие варианты профиля и числа ручьёв доступны среди шкивов. Остальные параметры уточняйте для конкретного изделия. Это позволяет отделить пригодную к согласованию позицию от той, по которой пока недостаточно данных.

Частые вопросы

Как выбрать корпус по размерам?

Начните с чертежа узла и выделите присоединительные и посадочные размеры, расположение отверстий и габариты. Если этих данных нет в карточке, запросите их подтверждение; фотография не заменяет размерную схему.

Какой ГОСТ указан для чугунных деталей?

Для шкивов СЧ20, а также барабана и звёздочек СЧ25 указан ГОСТ 1412-85. По имеющимся сведениям нельзя распространять это указание на все корпуса и кронштейны раздела.

Как подобрать профиль чугунного шкива?

Сверьте профиль с ремнём и документацией на привод. В разделе доступны профили A, B, C, SPA, SPB и SPC; принадлежность конкретного шкива к нужному профилю проверяйте по его описанию.

Сколько ручьёв бывает у шкивов?

Представлены шкивы с 1–6 ручьями. Требуемое число определяйте по существующему приводу и подтверждайте для выбранной позиции вместе с остальными размерами.

Какие данные нужны для запроса литой детали?

Укажите тип и назначение детали, приложите чертёж или размеры, сообщите требования к материалу и отметьте важные сопряжения. Для замены полезны обозначение и фотографии старого изделия.

Если параметры собраны, направьте их вместе с запросом и перечислите сведения, которые требуется подтвердить по выбранной позиции. Запросить подбор детали
