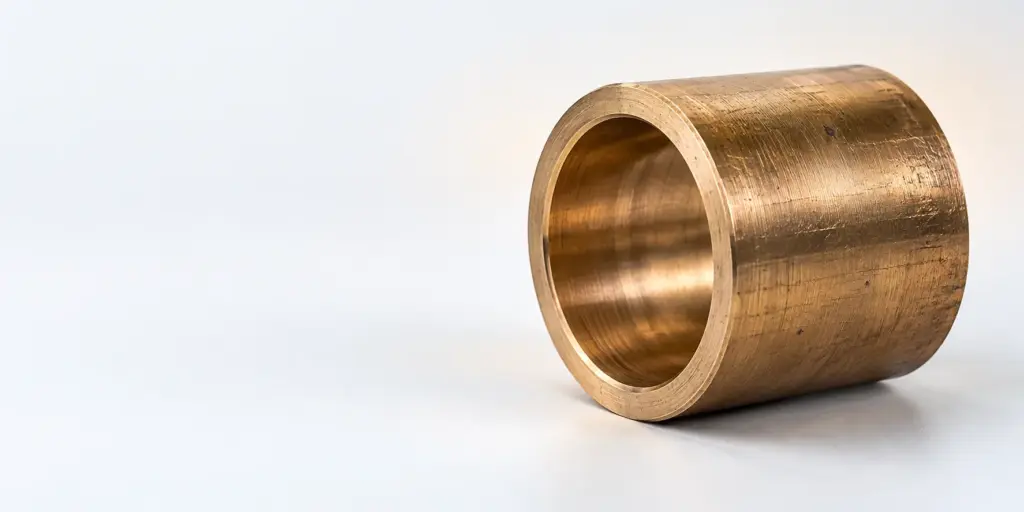

Какой размер втулки нужен: подбор бронзовой втулки

Чтобы определить, какой размер втулки нужен, укажите внутренний и наружный диаметры, длину и конструктивные особенности детали по чертежу узла. Обозначение Ø в каталоге помогает найти позицию, но само по себе не подтверждает, что втулка подойдёт по всем размерам.

Отправить чертёж на проверку

Как выбрать размер бронзовой втулки

Начинайте подбор не с названия товара, а с места установки. Втулка работает вместе с сопрягаемыми деталями: одна её поверхность связана с посадочным местом, другая — с деталью, которая проходит через отверстие. Поэтому запись только одного диаметра оставляет открытым вопрос о втором диаметре, длине и исполнении. Даже если позиция в каталоге выглядит подходящей по обозначению, окончательное решение принимайте после сверки с документацией оборудования.

Для заявки нужны размеры готовой детали и указание, откуда они получены. Приоритетный источник — актуальный чертёж втулки или сборочного узла. Если документа нет, можно передать результаты обмера посадочного места и сопрягаемой детали, а также сведения о снятой втулке. При этом важно различать требуемый размер новой детали и размер изношенного образца: износ может изменить геометрию отверстия и рабочих поверхностей. Не переносите результаты такого обмера в заказ без проверки.

Отдельно уточните условия установки. Для снабжения имеет значение, заказывается ли втулка взамен конкретной детали, по чертежу на изготовление или для узла, документацию которого ещё уточняют. В первом случае полезны сведения о прежней детали и оборудовании. Во втором — полный комплект чертежей с обозначенными поверхностями. В третьем сначала согласовывают исходные данные, а уже затем подтверждают изготовление. Такая последовательность снижает риск заказа детали, совпадающей по одному размеру, но неподходящей для монтажа.

Какие размеры втулки указывать в заявке

Внутренний диаметр описывает отверстие втулки, наружный — поверхность, которая размещается в посадочном месте. Длина задаёт протяжённость детали вдоль оси. Эти параметры следует передавать вместе, а не в отдельных сообщениях: иначе обозначение может быть понято по-разному. Если на чертеже предусмотрены дополнительные элементы, перечислите их или отметьте непосредственно на приложенном документе. Поставщику нужна не догадка о типовой форме, а описание именно той детали, которая должна быть изготовлена.

Указывайте, относятся ли переданные размеры к готовой втулке, посадочному месту или снятому образцу. Это особенно важно при переписке: одинаковая запись диаметра без названия поверхности не объясняет, какую задачу она решает. Удобный способ избежать путаницы — подписать каждый размер словами «отверстие втулки», «наружная поверхность втулки» и «длина втулки». Если значение взято из обмера оборудования, подпишите его как размер сопрягаемой детали, а не как согласованный размер изделия.

Проверьте, есть ли на чертеже требования к торцам, фаскам, проточкам, отверстиям и другим элементам формы. Не следует считать, что отсутствие таких сведений в коротком названии товара означает их отсутствие у заказываемой детали. Название в каталоге служит для поиска, а чертёж — для согласования исполнения. Если документ состоит из нескольких листов или содержит примечания, передайте его полностью: изолированный фрагмент с диаметрами может не отражать конструкцию втулки.

Для первичного обращения достаточно ясно сформулировать задачу и приложить имеющиеся материалы. Если точные размеры пока неизвестны, прямо напишите, какие данные требуют уточнения. Не заменяйте неизвестный параметр приблизительным значением только ради заполнения заявки. Такое допущение затем может перейти в согласование изделия как подтверждённый размер. Лучше отдельно запросить проверку чертежа и перечень недостающих сведений, после чего передать исправленную заявку.

Втулка бронзовая: размер и обозначение Ø в каталоге

Знак Ø указывает на диаметр, однако короткое название не всегда раскрывает, какой именно размер имеется в виду. В списке раздела встречаются обозначения от Ø100 до Ø900. Их удобно использовать для первоначального поиска, но нельзя автоматически считать каждый такой показатель внутренним или наружным диаметром. Откройте выбранную позицию и сопоставьте название с её описанием, а затем с собственным чертежом. Если связь обозначения с конкретной поверхностью неочевидна, задайте этот вопрос при обращении.

Диапазон обозначений в списке не заменяет перечень доступных сочетаний внутреннего диаметра, наружного диаметра и длины. Из одного значения Ø нельзя вывести остальные габариты. Нельзя также определить по нему форму торцов или наличие дополнительных элементов. Поэтому поиск по диаметру — только способ сократить список кандидатов. Подбор заканчивается тогда, когда согласована геометрия всей втулки, а не тогда, когда найдено знакомое число в заголовке товара.

В разделе Втулки бронзовые размещены позиции, по которым можно начать сверку обозначений. При просмотре фиксируйте полное название заинтересовавшего товара и отдельно записывайте размеры своей детали. Это помогает не смешивать сведения из каталога с требованиями чертежа. Если обращаетесь по конкретной позиции, приложите ссылку на неё, но не ограничивайте заявку одной ссылкой: поставщику всё равно нужно понимать требуемое исполнение.

Полезно разделять три записи: обозначение для поиска, размеры по документации и фактические результаты обмера. Первая помогает найти товар, вторая задаёт требование к изготовлению, третья описывает состояние доступного образца или узла. Если они различаются, это повод проверить исходные материалы, а не выбрать одно значение без объяснения. Особенно внимательно сверяйте поверхности, которые участвуют в установке: ошибка в их обозначении меняет смысл всей заявки.

Чертёж как основа согласования втулки

Втулки изготавливают по чертежу, поэтому передача документа — практический способ согласовать не только основные габариты, но и форму детали. На чертеже должны быть понятны размеры отверстия, наружной поверхности, длина и остальные предусмотренные элементы. Если документация на узел и отдельную втулку существует в разных версиях, проверьте, что отправляете актуальные файлы. Несогласованные версии способны дать разные ответы на один и тот же вопрос о размере.

Перед отправкой просмотрите документ так, как его увидит исполнитель. Разборчивы ли размерные надписи, видны ли выноски и примечания, можно ли однозначно отличить втулку от соседних деталей? Если нужная информация находится на сборочном чертеже, укажите позицию детали в составе узла. Если имеется отдельный чертёж втулки, приложите и его. Когда одного изображения недостаточно для понимания геометрии, не рассчитывайте, что недостающую сторону или элемент восстановят по названию оборудования.

При замене изношенной детали чертёж особенно важен. Снятая втулка может сохранить общую форму, но уже не отражать исходные размеры рабочих поверхностей. Обмер образца полезен как дополнительная проверка, однако его следует сопровождать пояснением о состоянии детали. Если чертёж расходится с обмером, передайте оба источника и обозначьте расхождение. Решение о размере должно опираться на согласованные требования к новой втулке, а не на молчаливое предположение, что старую можно точно повторить.

Если чертёж пока не подготовлен, начните с перечня имеющихся данных. Укажите модель или описание узла в той форме, в какой они достоверно известны, приложите фотографии детали и посадочного места, если они помогают определить конструкцию. Фотографии не заменяют размерных требований: по ним нельзя надёжно установить нужные диаметры и длину. Их задача — показать расположение элементов и помочь сформулировать вопросы перед изготовлением.

Согласовать размеры по чертежу

Сверка втулки с посадочным местом и сопрягаемой деталью

Для проверки пригодности втулки рассматривайте весь узел. Наружная поверхность связана с местом установки, отверстие — с проходящей через него деталью, торцы — с пространством, выделенным под втулку. Если известен только размер посадочного места, нельзя вывести из него полный размер втулки без остальных требований. Аналогично сведения о проходящей детали не определяют наружный диаметр и длину. Соберите данные по каждой стороне сопряжения и сверьте их с чертежом.

Не путайте номинальные размеры из документации с результатами измерения детали после эксплуатации. При ремонте посадочное место и сопрягаемая деталь также могут иметь следы износа. Поэтому в заявке полезно помечать, где приведены размеры по чертежу, а где — фактическое состояние узла. Если эти сведения не совпадают, сначала решите технический вопрос о восстановлении или замене сопрягаемых деталей. Иначе даже изготовленная по согласованному чертежу втулка может не решить проблему установки.

Размеры следует проверять до подтверждения заказа, а не после получения изделия. Сверка начинается с определения поверхностей, продолжается проверкой длины и дополнительных элементов и заканчивается подтверждением версии чертежа. При обнаружении противоречия задайте предметный вопрос: какой размер относится к отверстию, какой — к наружной поверхности и какой документ считать действующим. Такой порядок короче, чем повторная переписка после изготовления детали с неверно истолкованным обозначением.

Материал и обозначения в названии товара

В каталожных данных указана марка бронзы БрАЖМц10-3-1.5, а в названиях товаров указан ГОСТ 18175-78. Эти сведения нужно сверять с документацией на конкретную втулку. Не стоит делать вывод о пригодности материала для своего узла только по совпадению габаритов. Материал является отдельным требованием заявки: если он указан в чертеже, передайте запись без сокращений и попросите подтвердить её для выбранного исполнения.

Упоминание ГОСТ в названии товара не раскрывает автоматически все требования к форме и размерам конкретной детали. Не подменяйте им чертёж и не выводите из одного номера нормативного документа значения, которых нет в переданных данных. Для заказа важна совместная проверка: что написано в названии позиции, какая марка указана в материалах каталога и что требует документация оборудования. При расхождении этих источников сначала согласуйте требования, затем фиксируйте позицию для изготовления.

Если в заявке есть собственное обозначение детали, перенесите его точно так, как оно приведено в вашем документе. Рядом укажите, какая каталожная позиция рассматривается для поставки. Такое разделение не даёт принять название товара за обозначение изделия на вашем чертеже. Оно также облегчает переписку, когда в списке несколько сходных втулок, а технические требования различаются по размерам или исполнению.

Как подготовить заявку без неоднозначных данных

Соберите заявку в одном сообщении. Укажите требуемую втулку, приложите актуальный чертёж, перечислите внутренний и наружный диаметры, длину и важные элементы конструкции. Отдельной строкой приведите материал по документации, если он установлен. Если в качестве ориентира выбрана позиция каталога, добавьте её название или ссылку. Тогда специалист сможет сопоставить ваш запрос с ассортиментом, не восстанавливая исходные условия из разрозненной переписки.

Для каждого спорного параметра обозначьте статус. Формулировки «по чертежу», «по обмеру снятой детали» и «требует уточнения» сообщают больше, чем набор чисел без пояснений. Если в разных источниках размеры расходятся, перечислите источники и попросите сверить данные до подтверждения изготовления. Не скрывайте несоответствие: оно влияет на результат подбора. Когда точного чертежа нет, сформулируйте запрос как проверку возможности изготовления по имеющимся данным, а не как готовый заказ с неподтверждёнными размерами.

Перед отправкой ещё раз проверьте читаемость вложений и соответствие названия файла содержимому. В тексте письма укажите, что требуется от поставщика: проверить применимость найденной позиции, уточнить обозначение Ø или рассмотреть изготовление по чертежу. Чем точнее поставлена задача, тем проще получить ответ по существу. При этом подробность заявки не означает, что нужно самостоятельно назначать отсутствующие размеры: неизвестные параметры следует выявить и согласовать.

Смежные детали и дополнительные расчёты

При работе со сборочным узлом проверьте, не перепутана ли втулка с другой деталью трения. В каталоге отдельно представлены Вкладыши бронзовые для оборудования и Втулки чугунные. Эти разделы полезны для уточнения типа и материала запчасти, но не являются основанием менять требование чертежа. Сначала установите, какая деталь предусмотрена в вашем узле, затем подбирайте её размеры и исполнение.

Если деталь относится к дробильно-размольному оборудованию, при определении её места в сборке может пригодиться статья Схема запчастей дробильно-размольного оборудования. Когда после согласования геометрии требуется оценить массу, используйте материал Расчет веса втулки бронзовой: формула и пример. Ни схема узлов, ни расчёт массы не заменяют размерный чертёж заказываемой втулки.

Частые вопросы

Как определить размер бронзовой втулки для заказа?

Укажите внутренний и наружный диаметры, длину и особенности конструкции по актуальному чертежу. Данные обмера снятой детали приложите отдельно, отметив, что это размеры бывшего в работе образца.

Что означает Ø в названии бронзовой втулки?

Знак Ø обозначает диаметр. Чтобы понять, к какой поверхности относится значение в выбранной позиции, проверьте карточку товара и чертёж или уточните обозначение при обращении.

Достаточно ли одного диаметра для подбора бронзовой втулки?

Нет. Один диаметр не описывает вторую поверхность, длину и особенности исполнения. Совпадение с обозначением в списке — повод проверить позицию, а не подтверждение её пригодности.

Можно ли заказать бронзовую втулку по чертежу?

Да, втулки изготавливают по чертежу. Передайте актуальный документ целиком и обозначьте все места, где данные ещё требуют уточнения.

Как сверить размер бронзовой втулки с каталогом?

Найдите позицию по обозначению Ø, затем сопоставьте её сведения с внутренним и наружным диаметрами, длиной, материалом и исполнением по вашему чертежу. Не выводите недостающие размеры из одного обозначения.

Итог проверки перед заказом

Для подбора бронзовой втулки нужны согласованные размеры обеих цилиндрических поверхностей, длина, особенности конструкции и требования документации. Каталожное обозначение помогает найти отправную точку, а чертёж определяет, что именно требуется изготовить. Если часть данных получена обмером или остаётся неизвестной, укажите это прямо: так вопросы по исполнению можно решить до подтверждения заказа.
