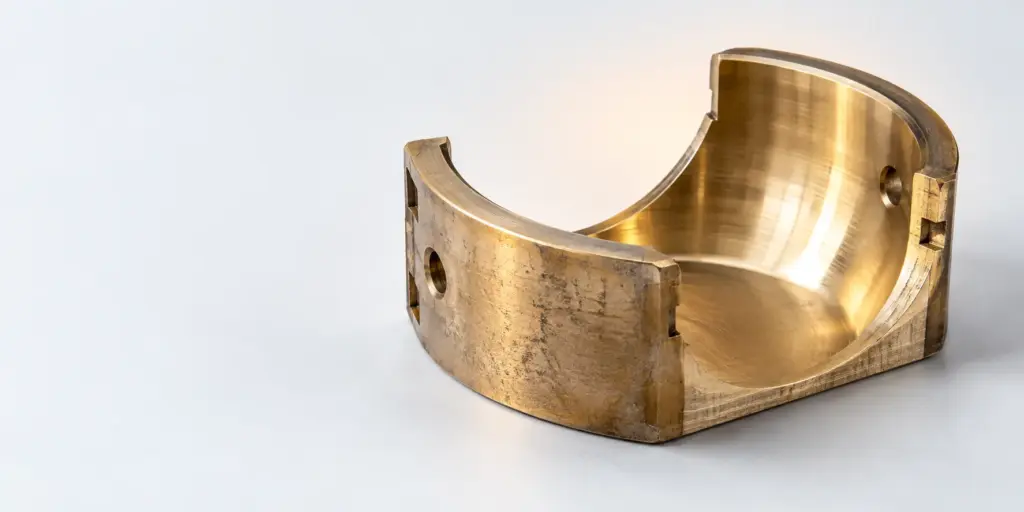

Вкладыши: толщина, размеры и выбор детали

Вкладыши: толщина определяется конструкцией узла, посадочным местом, рабочей нагрузкой и требованиями документации на оборудование. Точное значение нельзя выбирать отдельно от остальных размеров: для подбора нужны данные о детали, материале, исполнении и совместимости с конкретным механизмом.

Запросить подбор вкладыша

От чего зависит толщина вкладыша

Толщина вкладыша является частью общей геометрии детали. Она связана с посадочным местом, взаимным положением сопряжённых деталей и тем, как элемент работает внутри узла. Если рассматривать только толщину, не учитывая длину, диаметр, радиус, отверстия и форму поверхности, можно выбрать деталь, которая внешне похожа на требуемую, но не подойдёт для установки.

Основной источник точного значения — чертёж, спецификация или другая техническая документация на оборудование. Если документации нет, подбор выполняют по сохранившейся детали, размерам посадочного места и идентификационным данным машины. Важно передать не только номинальные размеры, но и сведения о том, какая поверхность является рабочей, где расположены отверстия, имеются ли канавки, уступы, фаски и другие конструктивные элементы.

На выбор влияют условия эксплуатации. Для одного узла может требоваться массивная деталь, для другого — вкладыш с иной геометрией и материалом. Причина различий не всегда видна по фотографии. На изображении часто невозможно определить посадочный размер, фактическую толщину стенки и особенности обработки. Поэтому фотографию лучше использовать как дополнительный материал, а не как единственное основание для заказа.

Нужно учитывать и состояние демонтированной детали. Изношенный вкладыш может иметь выработку, задиры, деформацию или следы ремонта. Измерение только по рабочей поверхности в таком случае даст искажённый результат. Для проверки используют сохранившиеся базовые участки, размеры корпуса и данные по сопряжённой детали. Если часть поверхности разрушена, полезно сравнить несколько деталей одного узла или обратиться к документации на машину.

Размеры и конструкция бронзовой детали

Под словом «вкладыш» могут подразумеваться детали разной формы. Это может быть сегмент, полуцилиндрическая часть, элемент подшипникового узла или специальная деталь для промышленного оборудования. Поэтому в запросе поставщику желательно описывать не только толщину, но и внешний вид изделия в технических терминах: цельный элемент или составная часть, плоская либо криволинейная поверхность, наличие отверстий, пазов и каналов.

Для первичного подбора обычно собирают следующий комплект сведений:

• наименование оборудования и обозначение узла;
• модель машины, если она указана на табличке или в документации;
• назначение детали и место её установки;
• наружные и внутренние размеры;
• толщину стенки или толщину рабочей части;
• длину, ширину, высоту и форму изделия;
• расположение отверстий, пазов, канавок и крепёжных элементов;
• материал и нормативные требования, если они указаны в документации;
• фотографии детали и посадочного места с разных сторон;
• количество необходимых изделий.

Размеры лучше фиксировать в одной системе и указывать, где именно выполнено измерение. Для криволинейной детали важно различать длину по прямой и длину по поверхности. Для детали с отверстиями нужно обозначить их диаметр, количество и расстояние между центрами, если эти параметры есть в исходной документации. Если точных значений нет, следует прямо указать, какие размеры измерены, а какие требуют уточнения.

Отдельно проверяют сопряжение с валом, корпусом, осью или другой деталью. Даже совпадение толщины не гарантирует совместимость, если отличается внутренний размер, длина или положение технологических элементов. Подбор по одному параметру допустим только как предварительная проверка. Для заказа требуется сопоставить всю геометрию и назначение изделия.

В разделе Вкладыши бронзовые для оборудования представлено 36 позиций бронзовых деталей. Это позволяет начать поиск по назначению оборудования и затем уточнить конкретное исполнение по техническим данным.

Материал и нормативные данные

Материал влияет на рабочие свойства детали и должен рассматриваться вместе с геометрией. Если в документации на оборудование задана конкретная марка бронзы или нормативный документ, заменять её по собственному решению не следует. В заявке нужно указать исходное обозначение и сообщить, допускается ли согласование аналога. Без этого нельзя корректно оценить соответствие детали условиям поставки.

Для вкладышей экскаваторов в каталоге указано исполнение из БрА9Ж3Л по ГОСТ 493-79. Эти сведения относятся к представленным деталям для экскаваторов и должны проверяться применительно к нужной позиции. Само наличие похожей формы не подтверждает, что изделие предназначено для другой машины.

Для МОП указано центробежное литьё по ГОСТ 613-79. Способ получения детали и нормативные требования имеют значение при сопоставлении с документацией заказчика. Если в техническом задании указан способ изготовления, его следует передать поставщику без сокращений и предположений.

Для конусных дробилок представлены детали из БрО5Ц5С5 по ГОСТ 613-79. При заказе таких изделий нужно отдельно указать тип оборудования, поскольку в каталоге также есть детали для других машин. Материал и стандарт помогают идентифицировать исполнение, но не заменяют проверку размеров и формы.

Таблица показывает только те сведения, которые указаны для соответствующих групп деталей. Она не содержит универсальных значений толщины, потому что такая характеристика зависит от конкретного исполнения и посадочного места. При отсутствии номера позиции нельзя переносить данные одной детали на другую.

Вкладыши для разных видов оборудования

Каталог включает вкладыши для ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5, а также для ЭШ-10/70 и ЭШ-15/90. Эти обозначения полезны для начального поиска, но при оформлении заявки их нужно указывать точно, без замены символов и сокращений. Разные модели оборудования могут иметь отличающиеся детали даже при близком назначении и сходных внешних размерах.

Для экскаваторных и карьерных машин особенно важно подтвердить узел установки. Один и тот же тип оборудования может включать несколько групп бронзовых деталей. Название машины помогает определить направление поиска, но не сообщает автоматически толщину, длину и конфигурацию вкладыша. Эти данные необходимо сопоставить с чертежом, номером детали или результатами замеров.

Для дробильного оборудования также важны тип дробилки и место установки. В каталоге отдельно представлены детали для конусных дробилок из БрО5Ц5С5 по ГОСТ 613-79. Если специалист направляет только фотографию без обозначения дробилки и размеров, идентификация может остаться предварительной.

При работе с терминологией оборудования полезно заранее уточнить название детали. В соседней статье Как называется запчасть для дробилки или мельницы разобраны вопросы наименования деталей. Это помогает сформулировать заявку и избежать ситуации, когда один и тот же элемент называют разными словами.

Если требуется коренной вкладыш, следует отдельно проверить его назначение и принадлежность к узлу. Дополнительные сведения приведены в материале Какие вкладыши коренные: виды для экскаваторов и МОП. Перед заказом всё равно необходима сверка с исходными размерами и документацией.

Как выбрать вкладыш по исходным данным

Выбор удобно проводить последовательно. Сначала фиксируют оборудование и узел, затем определяют форму детали и собирают размеры. После этого сопоставляют материал, нормативные требования и доступное исполнение в каталоге. Такой порядок снижает риск подменить требуемую деталь похожим изделием.

Шаг первый: определить оборудование

В заявке указывают модель машины и, если возможно, заводское обозначение узла. Для рассматриваемого каталога это может быть одна из моделей ЭКГ или ЭШ, экскаваторное оборудование, МОП либо конусная дробилка. Если на табличке есть дополнительные символы, их нужно переписать полностью. Ошибка в обозначении может привести к проверке другой группы деталей.

Шаг второй: описать форму и размеры

Далее фиксируют толщину, длину, ширину, внутренний и наружный размеры. Для изогнутого изделия добавляют радиус или способ, которым этот параметр был измерен. Указывают все отверстия и канавки, а также их положение относительно кромок. Если какая-либо величина неизвестна, её лучше обозначить как требующую уточнения, а не заменять приблизительной оценкой.

Шаг третий: проверить сопряжённые детали

Вкладыш работает не самостоятельно, поэтому проверяют состояние корпуса и ответной поверхности. Следы износа на сопряжённой детали могут влиять на оценку посадки. При наличии деформации или ремонта нужно сообщить об этом до согласования изделия. Поставщику также передают информацию о том, устанавливается ли деталь впервые или заменяет ранее работавший вкладыш.

Шаг четвёртый: сопоставить материал

Если в документации указана марка бронзы, её переносят в заявку без изменений. Для экскаваторных вкладышей в переданных данных указана БрА9Ж3Л по ГОСТ 493-79, для деталей конусных дробилок — БрО5Ц5С5 по ГОСТ 613-79. Для МОП указано центробежное литьё по ГОСТ 613-79. Эти сведения используют как ориентир для соответствующей группы оборудования, а не как универсальное требование для всех вкладышей.

Шаг пятый: согласовать результат

До заказа проверяют итоговое описание: оборудование, узел, форма, размеры, материал, нормативные требования и количество. Если часть данных получена по замеру изношенной детали, это также отмечают. Такой перечень позволяет разделить подтверждённые параметры и предположения. При необходимости поставщику направляют фотографии, чертежи и сканы страниц документации.

Получить расчёт по размерам и оборудованию

Примеры подготовки заявки

Пример первый — замена детали на экскаваторе. В заявке указывают, что требуется вкладыш для экскаватора, приводят модель оборудования, обозначение узла и размеры по чертежу. Отдельно отмечают материал БрА9Ж3Л и ГОСТ 493-79, если именно эти требования указаны для нужной позиции. При наличии старой детали добавляют фотографии рабочей поверхности и посадочного места.

Пример второй — подбор вкладыша для одной из моделей ЭКГ. В запросе указывают точное обозначение: ЭКГ-5А, ЭКГ-8И, ЭКГ-10 или ЭКГ-12.5. Затем добавляют размеры и описание формы. Если деталь имеет отверстия или канавки, их положение описывают отдельно. Одного названия модели недостаточно, если в узле используется несколько конструктивно разных элементов.

Пример третий — заявка для ЭШ-10/70 или ЭШ-15/90. Здесь важно не смешивать обозначения моделей и не сокращать их до общего названия. К заявке прикладывают чертёж или замеры, указывают толщину и остальные размеры, а также количество. При разночтениях между чертежом и фактической деталью это отмечают заранее для дополнительной проверки.

Пример четвёртый — деталь для конусной дробилки. В заявке указывают тип оборудования, место установки и размеры. Если требование относится к представленному исполнению, дополнительно фиксируют материал БрО5Ц5С5 и ГОСТ 613-79. Фотография без данных о посадке в этом случае используется только для визуального сопоставления.

Пример пятый — подбор по изношенному вкладышу. Сначала измеряют сохранившиеся базовые поверхности, затем проверяют корпус и ответную деталь. В описании разделяют номинальный размер по документации и фактический размер изношенного изделия. Это особенно важно, когда рабочая поверхность имеет выработку: её размер может не отражать исходную толщину детали.

Что проверить перед заказом

Перед отправкой заявки полезно провести итоговую проверку по нескольким пунктам. Совпадает ли обозначение оборудования с данными на табличке. Понятно ли, в каком узле устанавливается деталь. Все ли размеры относятся к одной и той же поверхности. Указаны ли единицы измерения и способ замера криволинейных участков. Есть ли сведения о материале и стандарте, если они требуются.

Следующий пункт — комплектность графической информации. На фотографии должна быть видна форма детали, а на чертеже — размеры и конструктивные элементы. Если снимок сделан только с одной стороны, он не показывает толщину, заднюю поверхность и часть отверстий. Поэтому для нестандартного вкладыша лучше приложить несколько видов и отдельно подписать каждый замер.

Наконец, проверяют количество и сроки потребности. Если требуется несколько одинаковых изделий, это указывают в начале заявки. При замене деталей в одном узле также сообщают, нужна ли одинаковая обработка и совпадающее исполнение. Чем полнее исходные сведения, тем меньше дополнительных уточнений потребуется до согласования.

Для сопоставления с другими деталями можно использовать разделы Втулки бронзовые и Втулки чугунные. Это соседние категории, но их нельзя автоматически считать взаимозаменяемыми с вкладышами: назначение, форма, материал и размеры должны быть подтверждены отдельно.

Частые вопросы

От чего зависит толщина вкладыша?

От конструкции узла, посадочного места, нагрузки, условий работы и требований чертежа или документации на оборудование. Одного универсального значения для всех деталей нет.

Какие размеры нужны для подбора вкладыша?

Нужны размеры посадочного места, наружные и внутренние размеры детали, длина, форма, расположение отверстий и данные об оборудовании. Для изношенной детали дополнительно описывают состояние рабочих поверхностей.

Можно ли подобрать вкладыш только по названию оборудования?

Название оборудования помогает сузить поиск, но для точного подбора желательно подтвердить размеры, исполнение детали и материал. Для разных узлов одной машины могут применяться разные изделия.

Какие вкладыши применяют для экскаваторов?

В каталоге представлены вкладыши для экскаваторов, выполненные из БрА9Ж3Л по ГОСТ 493-79. Конкретную позицию проверяют по модели оборудования, узлу и размерам.

Есть ли вкладыши для конусных дробилок?

Да, для конусных дробилок представлены детали из БрО5Ц5С5 по ГОСТ 613-79. При подборе нужно указать тип дробилки и параметры посадочного места.
