Виды вкладышей для экскаваторов и дробилок

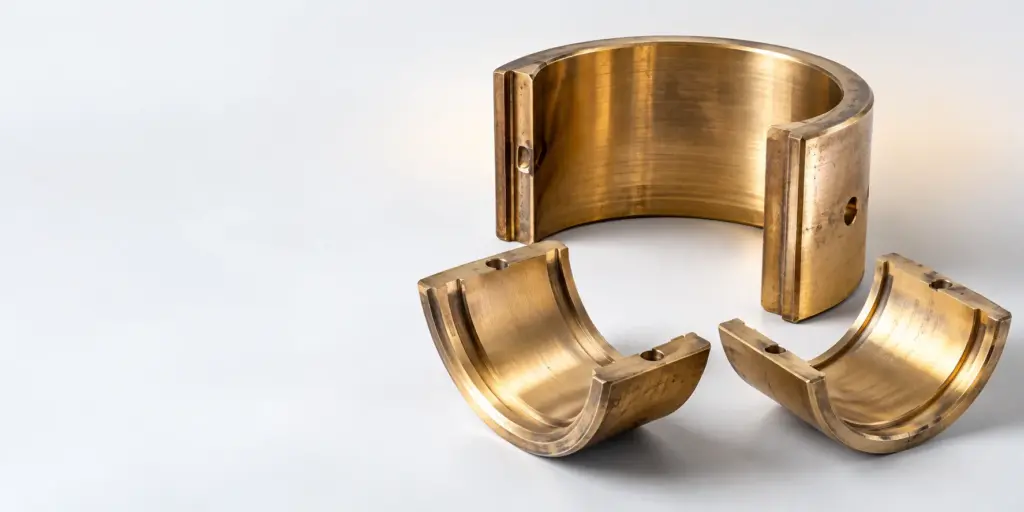

Виды вкладышей в рассматриваемом каталоге — бронзовые вкладыши и полувкладыши для экскаваторов, а также моторно-осевые подшипники для указанной техники. Для дробилок деталь подбирают отдельно по узлу установки: наличие бронзовых деталей в каталоге само по себе не подтверждает совместимость с конкретной дробилкой.

Запросить подбор детали

Название детали — только начало подбора. Вкладыш работает в определённом узле, поэтому важны модель оборудования, конструкция сопряжения, размеры и обозначение по документации или сохранившемуся образцу. Даже если две позиции называются одинаково, считать их взаимозаменяемыми без такой проверки нельзя. Это особенно важно при ремонте оборудования, для которого остановка зависит от одной посадочной детали.

В каталоге представлено 36 позиций бронзовых деталей. Это число относится к бронзовым деталям каталога в целом, а не только к вкладышам и не к ассортименту деталей для дробилок. Для начала поиска можно открыть раздел Вкладыши бронзовые для оборудования. Ниже разобраны различия в названиях, подтверждённые позиции по моделям и порядок проверки заявки перед закупкой.

Вкладыши и полувкладыши: что различать при заказе

Вкладыш — деталь, которую указывают применительно к конкретному посадочному месту и сопряжённой поверхности. Полувкладыш по своему названию относится к составной конструкции: для правильного заказа нужно понимать, какая именно часть узла требуется. Но одно слово в заявке не заменяет чертёж и не сообщает форму стыка, размеры или исполнение. Если на ремонт поступил запрос «бронзовый вкладыш», первым действием будет уточнение машины и места установки, а не выбор похожей позиции по фотографии.

Практическая ошибка — считать вкладыш и полувкладыш разными названиями одной детали. В перечне для ряда экскаваторов присутствуют оба наименования. Это основание искать нужную позицию отдельно, даже если заказчик знает модель машины. В обозначении может быть важна привязка к узлу, а на снятой детали — состояние посадочных и рабочих поверхностей. По изношенному образцу удобно сверять общую форму и расположение конструктивных элементов, но износ способен исказить измеряемый размер. Поэтому результаты обмера следует сопоставлять с документацией на узел, когда она доступна.

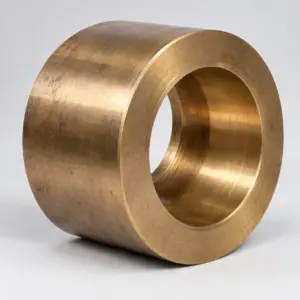

Близкая по материалу деталь не обязательно выполняет ту же задачу. В разделе Втулки бронзовые размещена другая группа изделий. При составлении заявки нужно сохранять исходное наименование: замена слова «вкладыш» на «втулка» без проверки конструкции создаёт риск заказа детали не для того посадочного места. Материал сам по себе также не подтверждает взаимозаменяемость.

Применение в экскаваторной технике

Для экскаваторов в переданном перечне указаны вкладыши и полувкладыши для ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5 и ЭШ-10/70. Для ЭКШ-15/90 перечислены вкладыш, полувкладыш, втулка и венец. Такое соседство наименований показывает, почему при поиске по модели недостаточно выбрать первое изделие из результатов: одна машина может фигурировать в запросах на разные бронзовые детали. У каждой заявки должно быть своё наименование и своя привязка к месту установки.

Указанные модели помогают сузить поиск, но не раскрывают параметры конкретной позиции. Из одного названия машины нельзя надёжно вывести размеры, конструктивное исполнение или комплектность поставки. Если в ремонтной ведомости записан только тип экскаватора, стоит запросить у механика уточнение узла и имеющееся обозначение детали. При отсутствии обозначения полезны читаемые фотографии снятого изделия и результаты обмера. Для полувкладыша отдельно уточняют, о какой части составного узла идёт речь и требуется ли одна деталь или комплект по ведомости заказчика.

При сравнении предложений следует держать модель машины и наименование детали в одной строке заявки. Иначе легко перенести сведения о материале или исполнении из карточки другой позиции. Это не формальность: ошибка обнаруживается уже при примерке в узел, когда закупленная деталь не соответствует посадочному месту. Отдельная проверка нужна и в случае, если оборудование ремонтировалось ранее: фактически установленную деталь сверяют с документацией, а расхождение фиксируют до заказа.

Подтверждённые позиции и стандарты

Таблица отделяет сведения о наименованиях от сведений о материале и стандарте. Она не заменяет карточку конкретного изделия или чертёж. Для моделей экскаваторов приведён общий факт о вкладышах, а для моторно-осевых подшипников — отдельно указанный в исходных данных стандарт. При переносе этих сведений в закупочную спецификацию важно сохранить это разделение.

Строка с ГОСТ 613-79 относится к моторно-осевым подшипникам для перечисленной техники. Она не сообщает марку их сплава и не означает, что по этому же стандарту выполнены все бронзовые вкладыши каталога. Аналогично указание БрА9Ж3Л по ГОСТ 493-79 для экскаваторных вкладышей нельзя автоматически переносить на втулку, венец или деталь дробилки. Для конкретного изделия материал и документацию сверяют в его описании и в заявке.

Материал экскаваторных вкладышей

Для экскаваторных вкладышей указан сплав БрА9Ж3Л по ГОСТ 493-79. Это полезный ориентир, когда в ремонтной заявке одновременно присутствуют модель машины и требование к материалу. Однако совпадение марки ещё не определяет, подходит ли деталь по форме и размерам. Материал проверяют вместе с назначением изделия, а не вместо проверки назначения. Если исходный запрос содержит другую марку либо марка на старом чертеже не читается, расхождение лучше разрешить до размещения заказа.

При приёмке заявки полезно отделять сведения, подтверждённые каталогом, от сведений, сообщённых ремонтной службой. В первом случае можно указать заявленную для экскаваторных вкладышей марку и стандарт. Во втором — приложить чертёж, обозначение и требования к фактическому узлу. Если данные между собой не согласуются, их не следует объединять в одну спецификацию без уточнения. Такой порядок помогает избежать ситуации, когда правильный материал заказан для неправильной геометрии.

Вопрос о сплаве особенно важен, когда заявка сформулирована слишком широко: «бронзовая деталь на экскаватор». Для ЭКШ-15/90 в перечне названы не только вкладыш и полувкладыш, но также втулка и венец. Из этого перечня нельзя сделать вывод, что все четыре изделия имеют одинаковый материал. Сначала определяют тип детали, затем проверяют сведения именно о нём. То же правило действует при сравнении экскаваторной позиции с деталью другого промышленного оборудования.

Моторно-осевые подшипники как отдельная группа

Моторно-осевые подшипники в каталожных сведениях связаны с ЭКГ, ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80. Для них указан ГОСТ 613-79. Это самостоятельная группа при обсуждении бронзовых деталей: её не следует без пояснения смешивать с вкладышами для названных моделей экскаваторов. Даже если в рабочей переписке подшипник называют вкладышем, в закупочной документации лучше сохранить точное наименование требуемого изделия.

Для проверки такой заявки нужны те же исходные данные: к какой машине относится деталь, где она установлена, какое обозначение имеется в документации и что известно о снятом образце. Указание стандарта не отвечает на все эти вопросы. Без размеров и идентификации узла нельзя выбрать конкретный подшипник только по фразе «для ЭКГ» или по обозначению стандарта. Если заявка поступила из нескольких ремонтных подразделений, позиции по разным машинам также не стоит объединять под одним общим названием.

Различие между группами дополнительно разобрано в материале Какие вкладыши коренные: виды для экскаваторов и МОП. При чтении смежных материалов важно возвращаться к обозначению детали в собственном ремонте: термин из статьи помогает сформулировать вопрос, но не подменяет технические данные для заказа.

Уточнить наличие и подбор

Детали для дробилок: границы подбора по каталогу

Дробилки вынесены в тему статьи потому, что при их ремонте также возникает запрос на бронзовые детали и вкладыши. Но в предоставленных сведениях нет перечня моделей дробилок, обозначений их вкладышей или данных об их сплавах. Поэтому нельзя назвать конкретную экскаваторную позицию подходящей для дробилки. Даже внешне похожие детали проверяют по документации соответствующего узла. Утверждать совместимость только по материалу или общему названию было бы ошибкой.

Если требуется изделие для дробилки, начните с идентификации самого оборудования и посадочного места. Передайте обозначение со снятой детали, если оно сохранилось, и укажите, нужен цельный вкладыш или элемент составной конструкции. При отсутствии маркировки пригодятся чертёж и обмер, выполненный с учётом износа. Если известно лишь слово «бронзовый», не стоит заранее записывать в требование БрА9Ж3Л: приведённая марка относится к указанным экскаваторным вкладышам, а не ко всем возможным деталям дробилок.

Такой подход относится и к другим группам изделий. Например, при запросе на опорный элемент нужно сначала понять, идёт ли речь о вкладыше, втулке или другой детали узла. Для разграничения тем можно посмотреть соседний материал Какие плиты используют: виды и назначение. Он посвящён плитам, а не служит перечнем деталей дробилок; ссылка полезна именно для уточнения терминологии при подготовке разнородных заявок.

Как выбрать вкладыш для ремонта

Начните с точного названия машины и узла. Запись «для экскаватора» или «для дробилки» слишком широка. Для перечисленных моделей экскаваторов можно проверить, есть ли в каталоге вкладыш либо полувкладыш, но затем потребуется установить конкретную позицию. Для дробилки сначала нужна документация на её узел, поскольку подтверждённого перечня совместимых моделей здесь нет. Если обозначение изделия имеется в ремонтной ведомости, передайте его полностью, без сокращения до названия материала.

Затем проверьте, какая конструкция требуется. Различайте вкладыш, полувкладыш, моторно-осевой подшипник и втулку. Не заменяйте одно название другим из-за сходства фотографий или общей связи с бронзовыми деталями. При работе со снятым образцом зафиксируйте общую форму, посадочные поверхности и доступные размеры. Если деталь сильно изношена или повреждена, отметьте это при передаче результатов обмера: фактическая поверхность могла измениться в работе.

Следующий шаг — сверка материала и документов. Для указанных экскаваторных вкладышей известно БрА9Ж3Л по ГОСТ 493-79; для перечисленных моторно-осевых подшипников известно выполнение по ГОСТ 613-79. Эти данные относятся к разным группам. Если ремонтная документация требует иных сведений, запросите проверку конкретной позиции вместо попытки вывести недостающую характеристику из общей таблицы. Для детали дробилки материал потребуется подтвердить по её собственным данным.

В завершение сформулируйте требуемый объём поставки словами, понятными обеим сторонам: одна деталь, несколько отдельных деталей или комплект по ведомости ремонта. Не предполагайте комплектность по слову «полувкладыш». В заявке также полезно указать, является ли переданный образец штатным для узла или установлен при прошлом ремонте без подтверждающих документов. Это помогает не воспроизвести старую ошибку при повторной закупке.

• Укажите модель машины и место установки детали.
• Приложите обозначение, чертёж или сведения со снятого образца.
• Разделите требования к конструкции, размерам и материалу.
• Отметьте повреждения и износ, влияющие на достоверность обмера.
• Уточните количество и состав поставки по ремонтной ведомости.

Что передать поставщику для проверки заявки

Чем точнее исходные сведения, тем проще проверить каталог без догадок. Достаточно начать с модели, названия узла и названия детали, но для подтверждения конкретной позиции обычно требуются дополнительные материалы от ремонтной службы. Если есть паспортное обозначение, его приоритет выше приблизительного описания внешнего вида. Когда обозначения нет, пригодятся фотографии детали с разных сторон, сведения о сопряжении и результаты доступных измерений. Поставщику важно понимать, какие данные получены из документации, а какие — с изношенного образца.

По экскаватору можно сразу указать, относится ли запрос к ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5, ЭШ-10/70 или ЭКШ-15/90. Для последней машины особенно полезно явно написать, что требуется: вкладыш, полувкладыш, втулка или венец. По моторно-осевому подшипнику следует отдельно назвать машину из соответствующего перечня и сохранить исходное наименование детали. По дробилке необходимо передать собственные данные оборудования, не подменяя их перечнем экскаваторных позиций.

Если часть параметров пока неизвестна, лучше обозначить пробел в заявке прямо. Например, можно сообщить, что модель машины известна, но обозначение снятого вкладыша не сохранилось. Тогда станет ясно, какие сведения нужно запросить у механика до подтверждения заказа. Предположительная марка сплава, переписанная с похожей детали, хуже честно указанного отсутствия данных: она создаёт видимость согласованной спецификации там, где проверка ещё не проведена.

Частые вопросы

Какие виды вкладышей представлены для экскаваторов?

Для ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5 и ЭШ-10/70 представлены вкладыши и полувкладыши. Для ЭКШ-15/90 также названы вкладыш и полувкладыш, наряду с втулкой и венцом. Это перечень наименований по моделям, а не список взаимозаменяемых деталей. Для выбора конкретного изделия дополнительно проверяют узел и обозначение.

Чем вкладыш отличается от полувкладыша?

Полувкладыш обозначает часть составной конструкции, тогда как слово «вкладыш» без дополнительных данных не раскрывает исполнение изделия. В закупочной заявке эти наименования не следует заменять друг другом. Если документация недоступна, уточнить различие помогают снятая деталь, её форма и сведения о посадочном месте.

Какие виды вкладышей подходят для дробилок?

По приведённым сведениям определить конкретные позиции для дробилок нельзя: модели дробилок и характеристики их вкладышей не указаны. Для проверки нужны данные конкретной машины и узла, а также чертёж, обозначение или образец детали. Наличие бронзовых экскаваторных вкладышей не подтверждает их пригодность для дробилки.

Из какого сплава изготовлены вкладыши для экскаваторов?

Для экскаваторных вкладышей указан БрА9Ж3Л по ГОСТ 493-79. Это сведение не следует автоматически относить ко всем бронзовым изделиям каталога. В частности, для перечисленных моторно-осевых подшипников приведён стандарт выполнения, но марка сплава в исходных данных не названа.

Какие данные нужны, чтобы выбрать вид вкладыша?

Нужны модель оборудования, место установки, точное наименование и обозначение детали, если оно известно. Для проверки пригодятся чертёж либо сведения и фотографии снятого образца. Отдельно укажите материал, когда он задан ремонтной документацией, и количество требуемых деталей. Если размер определён по изношенному образцу, сообщите об этом.

Итог для закупки

В каталожных данных подтверждены вкладыши и полувкладыши для перечисленных экскаваторов, материал экскаваторных вкладышей БрА9Ж3Л по ГОСТ 493-79 и отдельная группа моторно-осевых подшипников по ГОСТ 613-79. Для дробилок конкретную позицию по этим сведениям определить нельзя. Надёжная заявка опирается на машину, узел, конструкцию и данные самой детали; название сплава или оборудования по отдельности выбора не завершает.
