Как подобрать вкладыши для оборудования по модели и размерам

Чтобы понять, как подобрать вкладыши для оборудования, сначала установите модель техники и конкретный узел, затем сверьте конструкцию детали, материал и размеры с чертежом или снятым образцом. После этого проверьте применимый ГОСТ и передайте поставщику данные, по которым можно подтвердить совместимость, а не только название машины.

Отправить данные для подбора

Как выбрать деталь по модели и узлу

Модель оборудования задаёт направление поиска, но не определяет деталь полностью. В пределах одной машины могут использоваться разные узлы, а в документах на ремонт одно и то же изделие иногда называют по его назначению, а не по форме. Поэтому запрос «вкладыш для экскаватора» стоит уточнить: указать полную модель, место установки и обозначение детали, если оно сохранилось в ведомости или на чертеже. Такой порядок сокращает число неподходящих предложений ещё до сверки размеров.

Для начала разделите исходные сведения на подтверждённые и предполагаемые. Подтверждённые — это данные с чертежа, маркировки, ремонтной документации или снятой детали. Предположение механика о том, что вкладыш «такой же, как на соседней машине», полезно как подсказка для поиска, но не как основание для заказа. При наличии нескольких редакций документации укажите, по какой именно выполнена сверка. Если обозначения нет, сообщите об этом прямо и приложите фотографии узла и детали с разных сторон.

В каталоге представлены детали для экскаваторов ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5, ЭШ-10/70 и ЭШ-15/90. Наличие модели в перечне помогает выбрать раздел для поиска, но не отменяет проверку исполнения конкретной позиции. Начать можно с раздела Вкладыши бронзовые для оборудования. Если по документам требуется другая форма детали, не подгоняйте описание под название раздела: сначала уточните, что именно стоит в узле.

Конструкция детали и её положение в узле

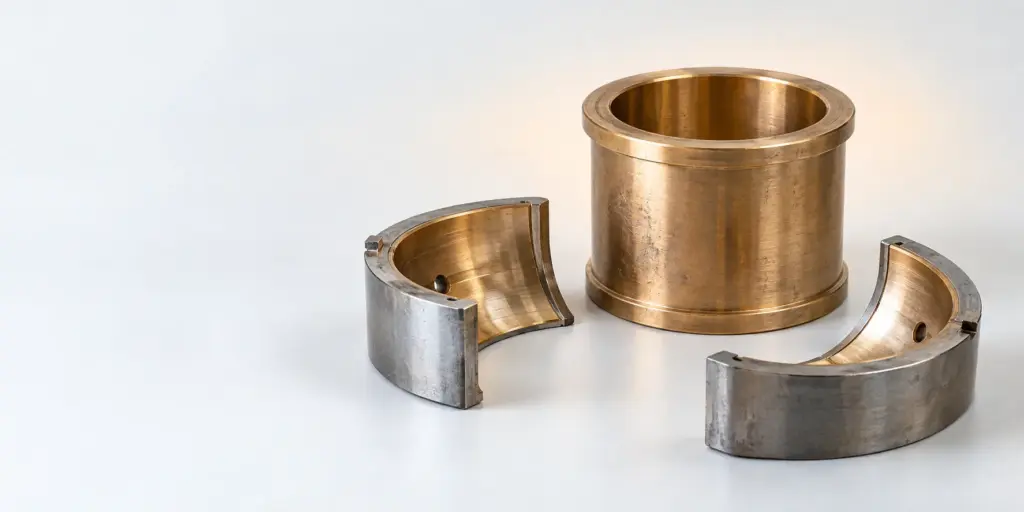

Перед подбором определите, что снято с оборудования: цельный вкладыш, полувкладыш, втулка или другая деталь. Эти названия нельзя считать взаимозаменяемыми только потому, что изделия работают в одном узле. Форма влияет на установку, положение сопрягаемых поверхностей и способ фиксации. Даже совпадение основного посадочного размера не подтверждает пригодность детали, если различается её конструкция.

Осмотрите образец и сопоставьте его с посадочным местом. Зафиксируйте, состоит ли рабочая поверхность из одной детали или нескольких частей, какие элементы удерживают изделие от смещения, где расположены торцы и какие поверхности опираются на корпус. Если у детали есть отверстия, канавки или другие конструктивные элементы, отметьте их расположение на эскизе. Здесь важно не угадывать назначение элемента, а точно передать его форму и положение относительно базовых поверхностей.

При разборке отмечайте ориентацию детали: какая сторона обращена к корпусу, а какая — к сопрягаемой поверхности. Снимок отдельно лежащего изделия без привязки к узлу не всегда позволяет восстановить это положение. Если деталь разрушена или сильно изношена, фотографии посадочного места и сохранившихся фрагментов помогают понять конструкцию, но размеры для изготовления или проверки лучше брать из действующего чертежа. О порядке выбора изделий для узла скольжения также рассказано в статье Как правильно втулка подбирается для узла скольжения.

Материал и стандарт без подмены назначения

Марку материала проверяют после установления назначения детали, а не вместо него. Одинаковое слово «бронзовый» в заявке не доказывает совпадение сплава. В каталожных данных для разных групп изделий указаны разные марки и стандарты; переносить сведения с одной группы на другую нельзя. Если документация на узел требует определённый материал, передайте его обозначение без сокращений и попросите подтвердить материал предлагаемой позиции.

Для экскаваторов применяются вкладыши, полувкладыши, втулки и венцы из БрА9Ж3Л по ГОСТ 493-79. Для дробилок КСД-900, КСД-1750, КСД-2200, КМД-1750 и КМД-2200 представлены втулки эксцентрика из БрО5Ц5С5 по ГОСТ 613-79. Для ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80 представлены моторно-осевые подшипники по ГОСТ 613-79. Эти сведения относятся к указанным группам изделий; из них нельзя делать вывод, что любая деталь для той же машины имеет тот же сплав или изготовлена по тому же стандарту.

При чтении предложения поставщика отдельно смотрите на название изделия, материал и обозначение ГОСТ. Стандарт в описании группы не заменяет чертёж конкретной детали. Если в старой заявке указан только ГОСТ, вернитесь к ремонтной документации: необходимо установить, к какому изделию относится запись. Если материал образца неизвестен, не назначайте его по цвету поверхности. Запрашивайте подтверждение по документам и отмечайте в заявке, какие сведения ещё требуют проверки.

Размеры: что измерить и с чем сравнить

Размеры нужно передавать вместе с указанием измеренных поверхностей. Запись из нескольких значений без подписей не показывает, какое из них относится к посадке в корпусе, какое — к сопряжению с валом, а какое описывает длину детали. Начните с чертежа: он задаёт геометрию исправного изделия. Обмер снятого образца используйте для сверки, учитывая, что рабочие поверхности могли износиться, а торцы — получить повреждения при демонтаже.

Для цельной детали зафиксируйте основные посадочные и габаритные размеры, указанные в документации. Для полувкладыша дополнительно важна геометрия каждой части и их взаимное положение после сборки. Отдельно перенесите на эскиз места отверстий, канавок и других элементов, если они есть у конкретного изделия. Не считайте такие элементы второстепенными: совпадение основных размеров при различии конструктивных деталей не гарантирует правильную установку.

Измеряйте деталь и посадочное место как связанные объекты. Если есть сомнения в размере изношенного образца, сравните его с корпусом и валом, а расхождение отметьте в запросе. Поставщику полезнее получить объяснение «размер с чертежа отличается от измеренного на снятой детали», чем одно число без источника. Не назначайте рабочий зазор самостоятельно по усреднённому примеру: требуемые значения следует брать из документации на конкретный узел. Тот же принцип действует для допусков и требований к обработке поверхностей.

Примеры сверки и расчёта размеров

Расчёт при подборе начинается не с выбора произвольного типоразмера, а с проверки размерной цепочки узла. Возьмём запрос на полувкладыш экскаватора ЭКГ-5А. Сначала специалист находит чертёж детали и посадочного места, затем сопоставляет обозначения поверхностей. По чертежу определяют размеры нового изделия; по снятым полувкладышам проверяют форму, наличие конструктивных элементов и признаки износа. Если фактический размер отличается от чертёжного, это расхождение нельзя автоматически переносить в заказ: нужно установить, связано ли оно с износом или с другим исполнением узла.

Второй пример — запрос для дробилки КСД-1750. В исходных данных для этой группы указана втулка эксцентрика из БрО5Ц5С5 по ГОСТ 613-79. Следовательно, первым делом следует подтвердить, что нужна именно втулка эксцентрика, а не изделие из другого узла дробилки. Далее сверяют чертёж, посадочные поверхности и расположение конструктивных элементов. Название модели и марка материала сужают поиск, но сами по себе не дают размеров для изготовления или подтверждения взаимозаменяемости.

Если в документации приведены размеры вала, посадочного места и детали, их сравнивают в пределах одной размерной цепочки: каждую сопрягаемую поверхность — с соответствующей поверхностью другой детали. Результат такой проверки записывают с обозначениями поверхностей и ссылкой на чертёж. Без чисел из документации нельзя корректно рассчитать зазор или назвать нужный размер вкладыша. Поэтому в заявке лучше указать, каких данных не хватает, чем подставить размер, измеренный на изношенной детали, как номинальный.

Передать чертёж на проверку

Особенности подбора для разных видов техники

Для тепловозов ТЭ-3, ТЭ-10 и 2ТЭ116, а также ВЛ-80 в представленных данных указаны моторно-осевые подшипники по ГОСТ 613-79. При обращении сообщите точное обозначение техники и подшипника из документации. Не заменяйте его общим словом «вкладыш»: для проверки предложения требуется понимать, какая именно деталь нужна в моторно-осевом узле. Материал и размеры следует подтверждать по документации на запрашиваемое изделие, поскольку в исходном перечне эти сведения для данной группы не приведены.

Для экскаваторов особенно важно не смешивать виды изделий. В перечне присутствуют вкладыши, полувкладыши, втулки и венцы, а в каталоге есть детали для ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5, ЭШ-10/70 и ЭШ-15/90. Эти модели удобно указать уже в теме заявки, но затем нужно добавить название узла и форму детали. Если требуется втулка, посмотрите раздел Втулки бронзовые; выбор раздела не отменяет проверки марки и чертежа.

Для дробилок КСД-900, КСД-1750, КСД-2200, КМД-1750 и КМД-2200 представлены именно втулки эксцентрика из БрО5Ц5С5 по ГОСТ 613-79. Если в ремонтной ведомости написано «вкладыш дробилки», уточните термин по чертежу, прежде чем искать замену среди втулок. Нельзя считать изделия подходящими друг другу лишь на основании близкого назначения или совпадения модели машины: требуется сверка конструкции и всех значимых размеров.

Как подготовить запрос поставщику

Полная заявка позволяет проверить изделие до согласования заказа. В её начале укажите модель оборудования без сокращения значимых символов, название узла и требуемый вид детали. Далее приведите обозначение по чертежу, если оно есть, материал и стандарт из документации. Приложите сам чертёж либо читаемый фрагмент, на котором видны размеры и расположение конструктивных элементов. Если используется образец, добавьте фотографии каждой стороны и отметьте, какие поверхности изношены или повреждены.

Данные об источнике размеров также важны. Разделите в заявке размеры, переписанные с чертежа, и значения, полученные при обмере снятого изделия. Если документация отсутствует, сообщите об этом и укажите, какие измерения возможны на оборудовании без разборки, а какие потребуют доступа к посадочному месту. Не выдавайте предварительный обмер за окончательный размер детали. Такая пометка позволит обсудить недостающие сведения до выбора позиции.

• Оборудование: полная модель и узел установки.
• Деталь: название, конструкция и обозначение по документации.
• Материал и ГОСТ: только подтверждённые сведения с указанием источника.
• Размеры: чертёжные и измеренные данные с подписями поверхностей.
• Материалы для проверки: чертёж, эскиз, фотографии детали и посадочного места.
• Неясности: повреждения образца, расхождения размеров и отсутствующие документы.

Если изделие выбирают по чертежу, полезно отдельно сверить полноту передаваемой документации. Подход к оформлению такого запроса описан в материале О подборе втулки по чертежу. Не переносите требования из другой статьи на текущую деталь без проверки её собственной документации.

Ошибки, из-за которых деталь не подходит

Частая ошибка — искать изделие только по модели машины. Даже правильная модель не сообщает, какой узел ремонтируют и какую форму имеет установленная деталь. Вторая ошибка — принимать название из разговорной заявки за точное техническое обозначение. Если при демонтаже обнаружена втулка, предложение на полувкладыш нельзя считать подходящим до проверки конструкции, независимо от сходства названий в переписке.

Третья ошибка связана с обмером изношенного образца. На рабочей поверхности могут быть следы эксплуатации, поэтому полученное значение не обязательно соответствует размеру нового изделия. Если чертёж доступен, первичную сверку выполняют по нему, а обмер используют для выявления расхождений. Если чертежа нет, эти расхождения и состояние образца нужно описать поставщику, не скрывая неопределённость.

Наконец, не подменяйте проверку материала ссылкой на ГОСТ из описания соседней позиции. Для экскаваторных деталей и втулок эксцентрика дробилок в исходных данных указаны разные сплавы. Стандарт и марку рассматривают вместе с назначением изделия. До подтверждения всех существенных признаков предложение следует считать вариантом для проверки, а не установленной заменой. Такой порядок особенно важен, когда простой оборудования побуждает принять решение по неполной фотографии или краткому названию в счёте.

Частые вопросы

Как подобрать вкладыши по модели оборудования?

Укажите полную модель и узел установки, затем проверьте конструкцию, материал и размеры по чертежу. Одна модель машины не определяет конкретную деталь.

Как выбрать между вкладышем, полувкладышем и втулкой?

Сверьте форму снятой детали и устройство посадочного места с документацией. Не заменяйте один вид изделия другим по сходству назначения.

Какой материал указать при запросе вкладыша?

Указывайте марку, подтверждённую документацией на изделие. Для перечисленных экскаваторных деталей приведён БрА9Ж3Л, а для втулок эксцентрика указанных дробилок — БрО5Ц5С5.

Какие размеры нужны для подбора вкладыша?

Нужны размеры детали и сопрягаемых поверхностей, обозначенные на чертеже. Если передаёте результаты обмера, отметьте износ и подпишите каждую измеренную поверхность.

Как проверить ГОСТ при заказе?

Сопоставьте стандарт из документации на деталь со стандартом в предложении поставщика. Отдельно проверьте модель, конструкцию, материал и размеры: совпадения одного ГОСТ недостаточно.

Итоговая проверка перед заказом

Перед согласованием позиции ещё раз сопоставьте модель техники, узел, форму детали, марку материала, указанный стандарт и чертёжные размеры. Если хотя бы один из этих пунктов остался предположением, перечислите вопросы в запросе и приложите имеющиеся документы. Так поставщик сможет проверить применимость изделия, а вы — увидеть, на каких данных основано предложение.
