Диаметр вкладыша: подбор бронзовой детали

Диаметр вкладыша нельзя выбирать только по названию оборудования или внешнему виду детали. Для совместимости сопоставляют внутренний и наружный размеры, длину, форму исполнения, назначение узла и данные чертежа. Числовые значения диаметров в названиях товаров не указаны, поэтому точный подбор выполняют по документации или измерениям.

Запросить подбор детали

Что означает диаметр вкладыша

Вкладыш работает не как отдельная универсальная втулка, а как элемент конкретного узла. Поэтому под словом «диаметр» могут иметь в виду несколько параметров: размер внутренней рабочей поверхности, наружный размер посадки или размер цилиндрического сопряжения после установки. При заказе важно уточнить, о каком именно параметре идёт речь.

Для проверки совместимости обычно рассматривают пару сопряжённых деталей. Внутренняя поверхность вкладыша должна соответствовать детали, которая входит в опору или вращается в ней. Наружная поверхность должна соответствовать корпусу, гнезду или посадочному месту. Если в заявке указан только один размер без пояснения, поставщик не сможет надёжно определить исполнение.

Кроме диаметральных размеров, значение имеют длина, наличие разъёма, форма торцов, отверстия, канавки, проточки и другие особенности, если они предусмотрены конструкцией. Эти признаки нельзя подменять предположением по фотографии. Фотография помогает определить общий вид, но не заменяет чертёж и контрольные размеры.

В разделе Вкладыши бронзовые для оборудования собраны детали для специализированных узлов. В нём представлены бронзовые вкладыши и полувкладыши для экскаваторов ЭКГ и ЭШ, а также бронзовые моторно-осевые подшипники для ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80.

Как выбрать деталь по диаметру

Начинать подбор следует не с поиска похожего изделия, а с определения исходных данных. Если сохранился чертёж, в заявку передают его обозначение и редакцию, если она указана в документации. При отсутствии чертежа используют маркировку старой детали, модель оборудования и результаты измерений.

Проверка исходной документации

В документации нужно найти не только размер, но и обозначение узла. Одинаковое оборудование может иметь разные исполнения деталей в зависимости от узла, года выпуска или ранее выполненной замены. Само совпадение модели экскаватора или локомотива не является достаточным подтверждением.

Полезно проверить, указана ли в документации цельная деталь или полувкладыш. Эти изделия имеют разное конструктивное исполнение и не должны заменять друг друга без подтверждения. Также следует обратить внимание на положение детали в узле, направление установки и наличие элементов, которые препятствуют проворачиванию или смещению.

Измерение снятой детали

Если чертёж отсутствует, измеряют сохранившуюся деталь и сопряжённую поверхность. В заявке отдельно записывают внутренний размер, наружный размер и длину. Если деталь изношена, указывают, что измерения выполнены по изношенному изделию: его фактические размеры могут отличаться от исходных.

Изношенный вкладыш нельзя безоговорочно использовать как единственный образец. Рабочая поверхность может быть выработана, деформирована или повреждена, а посадочная часть — изменена при демонтаже. Поэтому результаты измерений сопоставляют с корпусом, валом, осью или другой сопряжённой деталью и, при возможности, с документацией на узел.

Измерения выполняют в нескольких местах, чтобы заметить овальность, конусность или локальную выработку. Конкретный измерительный инструмент и способ контроля выбирают с учётом доступности поверхности. Важно передавать не только полученное число, но и место измерения, состояние детали и единицы измерения.

Проверка конструктивного исполнения

После определения размеров проверяют форму изделия. Вкладыш может быть цельным или составным, а полувкладыш предназначен для установки в узел, рассчитанный на разъёмную конструкцию. Нужно сопоставить количество деталей в комплекте, форму торцов, наличие отверстий и другие признаки, показанные на чертеже.

Если на старой детали есть отверстия, проточки или канавки, их назначение должно быть подтверждено документацией. Нельзя автоматически переносить такие элементы на новое изделие только потому, что они видны на изношенном образце. Аналогично, отсутствие внешнего признака на фотографии не означает, что его нет в рабочем исполнении.

В таблице перечислены данные, которые помогают сформировать технический запрос. Они не заменяют рабочий чертёж и не являются универсальной размерной картой для всех изделий. Числовые размеры нужно брать из конкретной документации или получать измерением конкретного узла.

Передать данные на проверку

Бронзовые вкладыши для экскаваторов и локомотивов

Назначение оборудования помогает сузить поиск, но не отменяет проверки размеров. Для экскаваторов ЭКГ и ЭШ в каталоге указаны бронзовые вкладыши и полувкладыши. Для вкладышей экскаваторов указаны марка БрА9Ж3Л и ГОСТ 493-79. Эти сведения используют как часть технического запроса вместе с обозначением детали и геометрией.

Для локомотивного оборудования представлены бронзовые моторно-осевые подшипники для ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80. Такое обозначение указывает на область применения, но не сообщает числовые значения диаметров в названии товара. Поэтому при обращении необходимо дополнительно передать данные узла, чертёж или параметры ранее установленной детали.

Особенно важно не смешивать вкладыши экскаваторного оборудования и моторно-осевые подшипники локомотивов только по признаку материала. Бронза как материал не определяет форму, посадку и назначение изделия. Совместимость устанавливают по комплексу признаков: оборудование, узел, исполнение и размеры.

Если нужная деталь относится к обычной втулочной группе, можно дополнительно посмотреть раздел Втулки бронзовые. Он относится к соседней категории изделий, поэтому перед переходом от вкладыша к втулке нужно убедиться, что конструкция узла допускает такую замену. Для деталей из другого материала предусмотрен раздел Втулки чугунные, но выбор материала также должен подтверждаться документацией.

Как проверить совместимость с оборудованием

Проверку начинают с идентификации узла. В заявке указывают, где устанавливается деталь: в экскаваторе, локомотивном оборудовании или другом механизме. Затем описывают функцию детали в узле и передают доступные сведения о сопряжённых элементах. Это позволяет отличить изделия, похожие по форме, но предназначенные для разных применений.

Второй этап — сопоставление геометрии. Проверяют внутреннюю рабочую поверхность, наружную посадочную поверхность, длину и форму торцов. Для полувкладыша дополнительно фиксируют разъёмную часть и положение детали относительно ответного элемента. Если есть отверстия, канавки или проточки, их расположение указывают на эскизе или фотографии с привязкой к размерам.

Третий этап — проверка материала и нормативных сведений, если они указаны в документации. Для экскаваторных вкладышей в переданных данных приведены БрА9Ж3Л и ГОСТ 493-79. Для остальных изделий нельзя автоматически распространять эти сведения без подтверждения назначения детали.

Четвёртый этап — сверка комплектации. В некоторых случаях узел требует одну цельную деталь, в других — пару или набор полувкладышей. Количество деталей, их зеркальность и направление установки должны соответствовать документации. При отсутствии таких данных вопрос комплектации уточняют до оформления заказа.

Если замена выполняется по чертежу, полезно сравнить общий порядок подбора с материалом Замена втулки рейки: подбор бронзовой детали по чертежу. Статья посвящена другой детали, но принцип передачи исходных данных по чертежу применим и при подготовке запроса на вкладыш.

Какие ошибки возникают при подборе

Первая ошибка — поиск только по одному диаметру. Один размер не описывает посадку, длину и исполнение. Даже если внешний диаметр совпадает, внутренняя поверхность или форма торцов могут не соответствовать узлу.

Вторая ошибка — использование изношенной детали как точного шаблона. Выработка меняет рабочую поверхность, а повреждение при демонтаже может исказить геометрию. Измерения старого изделия нужно отмечать как фактические и сопоставлять с другими источниками.

Третья ошибка — заказ по названию оборудования без указания узла. Для одного типа техники могут применяться разные детали, а каталог не всегда содержит числовые значения в названии товара. Модель оборудования является ориентиром, но не заменяет техническую идентификацию.

Четвёртая ошибка — смешение вкладышей, полувкладышей и втулок. Внешне эти изделия могут быть похожи, однако конструкция и способ установки различаются. Перед заказом нужно подтвердить, какой вид детали предусмотрен чертежом.

Пятая ошибка — передача фотографии без масштаба и размеров. Изображение позволяет оценить форму, но не даёт надёжной информации о диаметре. К фотографии добавляют эскиз, перечень измерений и сведения о состоянии снятой детали.

Отдельная проблема — использование нерелевантных каталогов и статей для определения размера. Например, материал о подборе чугунных решёток имеет другую предметную область. При необходимости можно ознакомиться со статьёй Колосники размеры: подбор решёток для печей и котлов, но данные оттуда не применяются к бронзовым вкладышам.

Что указать в запросе поставщику

Короткий запрос «нужен вкладыш такого диаметра» обычно требует уточнений. Чтобы сократить переписку, сразу указывают назначение детали, модель оборудования, известное обозначение узла и источник размеров. Если деталь снята с эксплуатации, описывают её состояние и прикладывают фотографии.

• модель оборудования и узел установки;
• вкладыш или полувкладыш;
• внутренний и наружный размеры, если они измерены;
• длина, форма торцов и наличие разъёма;
• отверстия, канавки и другие признаки по чертежу;
• обозначение детали или номер чертежа;
• марка и ГОСТ, если они прямо указаны в документации;
• количество требуемых деталей.

Если известна только модель оборудования, это также указывают прямо. Поставщику проще оценить достаточность данных, когда неизвестные параметры не заменяют предположениями. При необходимости можно запросить проверку по фотографии, но окончательный подбор должен опираться на доступные технические сведения.

Для экскаваторных изделий отдельно сообщают, относится ли запрос к ЭКГ или ЭШ, и требуется ли вкладыш или полувкладыш. Для моторно-осевых подшипников указывают соответствующую модель: ТЭ-3, ТЭ-10, 2ТЭ116 или ВЛ-80, если это подтверждено документацией.

Получить расчёт по исходным данным

Частые вопросы

Как определить диаметр вкладыша?

Размер определяют по чертежу, документации или результатам измерений сопряжённых деталей. Одного параметра недостаточно: проверяют внутреннюю и наружную поверхности, длину и конструктивное исполнение.

Как проверить совместимость вкладыша с оборудованием?

Сопоставляют модель оборудования, назначение узла, форму детали и все доступные размеры. При отсутствии полного комплекта данных передают поставщику чертёж, обозначение или измерения старого изделия с описанием его состояния.

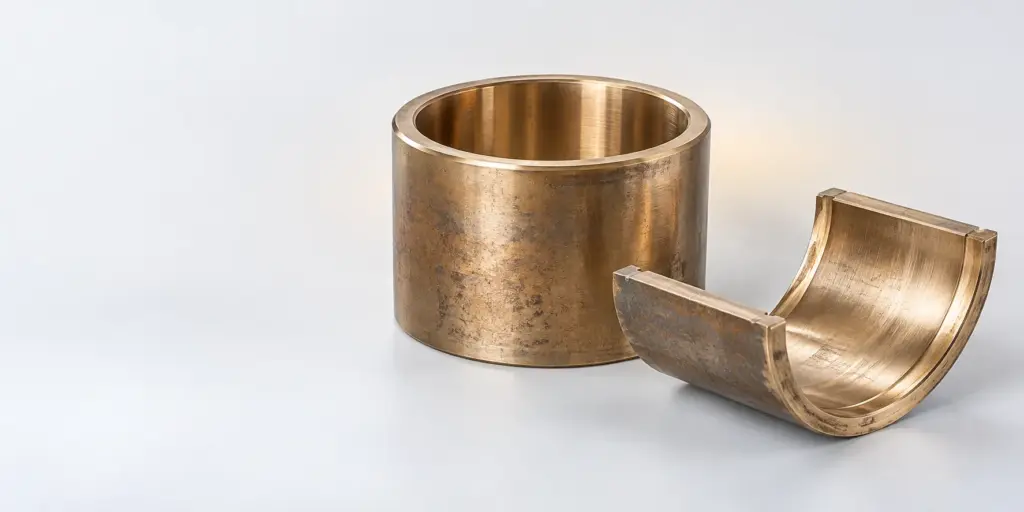

Чем отличаются вкладыш и полувкладыш?

Вкладыш является цельной деталью, а полувкладыш — частью разъёмной цилиндрической опоры. Конкретный вариант выбирают по конструкции узла, а не только по сходству внешнего вида.

Какие бронзовые вкладыши представлены для экскаваторов?

В каталоге представлены бронзовые вкладыши и полувкладыши для экскаваторов ЭКГ и ЭШ. Для вкладышей экскаваторов указаны БрА9Ж3Л и ГОСТ 493-79.

Какие данные нужны для расчёта?

Нужны модель оборудования, назначение узла, чертёж или обозначение детали, а также доступные размеры. Дополнительно передают фотографии, сведения о состоянии старого изделия и требуемое количество.

Итоговый принцип подбора простой: диаметр рассматривают вместе с посадкой, длиной, формой и назначением детали. Поскольку числовые значения диаметров в названиях товаров не указаны, безопаснее оформить запрос по документации или измерениям, чем выбирать изделие только по похожему названию.
