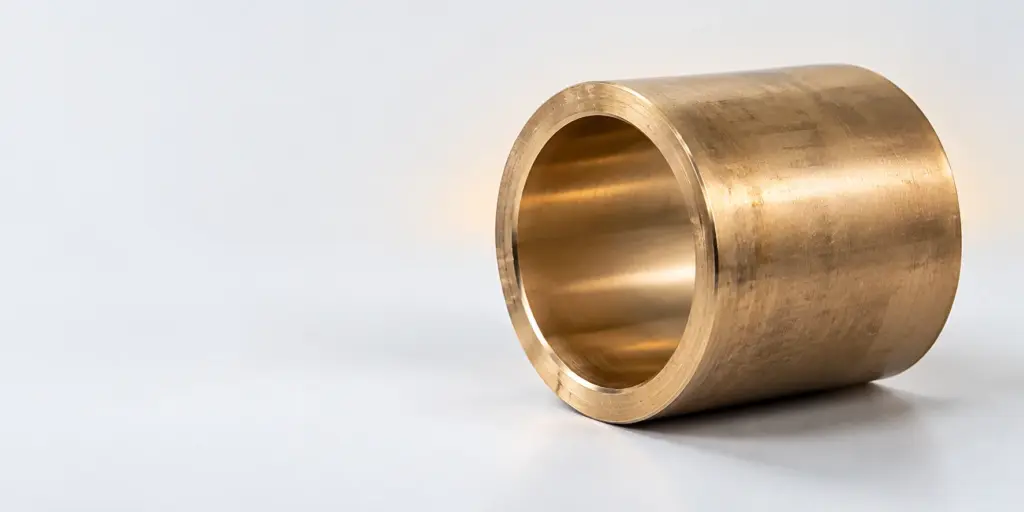

Замена втулки рейки: подбор бронзовой детали по чертежу

Замена втулки рейки начинается с проверки размеров посадочного места и сопрягаемой детали: изношенную втулку нельзя без проверки принимать за образец точных размеров. Для изготовления бронзовой замены передайте чертёж с размерами готовой детали и требованиями к её установке.

Отправить чертёж на рассмотрение

Что проверить до оформления чертежа

Первый вопрос при подборе — какую именно деталь нужно заменить. Втулка относится к конкретному узлу, поэтому одного общего названия оборудования недостаточно. Уточните, где расположена деталь, какая поверхность служит для неё посадочной, с какой деталью соприкасается её внутреннее отверстие и есть ли у снятой втулки конструктивные особенности. Эти сведения не заменяют размеры, но помогают проверить, правильно ли прочитан чертёж и не перепутана ли деталь с другой втулкой того же узла.

По возможности соберите исходную документацию на оборудование и прежнюю деталь. Если сохранился чертёж, сравните его с фактическим состоянием узла: оборудование могло ремонтироваться, а посадочное место — измениться. Если чертежа нет, основу для новой документации составляют измерения самого узла. Снятую втулку при этом удобно использовать для определения общей формы, расположения торцов и возможных выточек, но изношенные поверхности не следует считать достоверным источником окончательных размеров.

До заказа стоит установить причину снятия детали. Если заметны следы перекоса, повреждения посадочного места или неравномерного контакта, простое повторение формы старой втулки может не решить задачу. Эти признаки нужно передать специалисту, который отвечает за ремонт оборудования. Поставщику полезнее получить согласованный чертёж после такой проверки, чем изготовить деталь по размерам, которые не соответствуют состоянию узла.

Какие размеры нужны для бронзовой втулки

На чертеже должны быть определены наружная поверхность, отверстие и длина втулки. Для каждой из них важно понимать не только номинальную геометрию, но и назначение: наружная поверхность устанавливается в корпус или иное посадочное место, внутренняя работает с сопрягаемой деталью, торцы ограничивают положение втулки по длине. Если какая-либо из этих поверхностей должна обрабатываться с учётом последующих операций при ремонте, такой порядок нельзя оставлять на устное согласование.

Проверьте размеры посадочного отверстия в узле отдельно от размеров снятой втулки. После демонтажа можно увидеть повреждения или следы прежней установки, которые влияют на результат измерения. Измерения сопрягаемой детали также нужны отдельно: по одному наружному или внутреннему диаметру старой втулки нельзя надёжно определить, каким должен быть рабочий размер новой. Для изготовления требуется размер детали, установленный по чертежу, а не предположение о том, какой зазор получался до разборки.

Если форма не сводится к простому цилиндру, отразите все её элементы: бурт, уступ, фаску, канавку или другое исполнение, которое действительно есть в конструкции. Укажите расположение таких элементов относительно торцов и основных поверхностей. Не добавляйте их в заявку по памяти: разные варианты одной внешне похожей детали могут отличаться именно местом упора или способом фиксации. Если элемент не нужен, его отсутствие на чертеже должно быть столь же однозначным, как наличие.

Как выбрать исполнение по чертежу

Начните с проверки комплектности исходных данных. Чертёж должен позволять изготовить именно готовую втулку, а не приблизительную заготовку. Сверьте виды и разрезы между собой, проверьте, обозначены ли все размеры, необходимые для получения формы, и понятно ли, какие поверхности являются базовыми при контроле. Если размер можно определить только догадкой по изображению, запрос лучше остановить до уточнения.

Затем сопоставьте чертёж с фактическим узлом. Отдельно проверьте диаметр посадочного места, размеры сопрягаемой детали и доступную длину установки. При расхождении старого чертежа и измеренного узла не выбирайте произвольно одно значение. Зафиксируйте расхождение и согласуйте, по каким данным должна изготавливаться новая деталь. Такой порядок особенно важен после предыдущих ремонтов, когда обозначение детали сохранилось, а состояние сопряжений изменилось.

После геометрии проверьте материал. В переданных данных для бронзовых втулок указан материал БрАЖМц10-3-1.5 по ГОСТ 18175-78. Если в документации на ваше оборудование указано другое решение, нельзя автоматически считать материалы взаимозаменяемыми. Уточните требование у ответственного за конструкцию или ремонт специалиста и только после этого фиксируйте материал в заказе. Выбор по цвету старой детали или по общему названию «бронзовая втулка» недостаточен.

Последний шаг — согласовать, в каком состоянии деталь должна поступить для установки. Заказчик и изготовитель должны одинаково понимать, какие размеры относятся к готовой втулке и предусматривается ли какая-либо последующая обработка на стороне заказчика. Если этот вопрос оставить открытым, одна сторона может ожидать деталь, готовую к монтажу, а другая — изделие для дальнейшей подгонки. Запишите согласованное решение непосредственно в документации к заказу.

Материал и возможности поставки

Втулки изготавливаются из бронзы БрАЖМц10-3-1.5 по ГОСТ 18175-78. Это конкретное указание на материал, которое следует сопоставить с документацией на ремонтируемый узел. Само по себе соответствие указанному материалу не подтверждает пригодность детали по размерам, посадке или особенностям конструкции. Материал и геометрию проверяют как отдельные требования к одному изделию.

Доступно 40 типоразмеров с диаметрами от 100 до 900 мм. Эти данные помогают оценить номенклатуру, но не заменяют сверку конкретной детали: диапазон диаметров не сообщает её длину, размер отверстия или наличие конструктивных элементов. Для втулки рейки решающим документом остаётся согласованный чертёж. Изготовление выполняется по чертежу заказчика, поэтому отправлять запрос лучше вместе с ним, а не только с названием узла.

В каталоге представлены втулки бронзовые скольжения. Их можно посмотреть в разделе Втулки бронзовые. Если при разборке выяснилось, что требуется не втулка, а деталь другой формы, проверьте раздел Вкладыши бронзовые для оборудования. Совпадение материала не означает совпадения назначения: сначала определите конструкцию детали, затем выбирайте раздел каталога.

Согласовать изготовление по чертежу

Как подготовить запрос на изготовление

Приложите чертёж в читаемом виде. Проверьте, что его обозначение, редакция и примечания относятся к той детали, которую планируется устанавливать. Если у вас несколько вариантов чертежа, укажите, какой из них действующий. Отправка набора файлов без пояснения создаёт риск, что для обсуждения будут взяты размеры из разных редакций. Лучше заранее выделить один согласованный документ и отдельно перечислить вопросы, которые ещё требуют решения.

Укажите количество необходимых деталей. Если втулки относятся к разным местам установки, не объединяйте их в одну позицию только потому, что они похожи внешне. Сверьте каждую позицию по чертежу и отметьте различия в размерах либо исполнении. Для повторного заказа также полезно сохранить согласованную версию документа: ссылка на предыдущую поставку удобна, но не должна заменять проверку применяемого чертежа.

Если документация восстанавливается по образцу, прямо сообщите об этом. Отметьте размеры, полученные с изношенной детали, и размеры, проверенные по узлу. Когда значение вызывает сомнение, не представляйте его как окончательное. Уточнение до запуска изготовления обычно проще, чем выяснение причин несовпадения после получения готовой детали. Фотографии старой втулки могут помочь понять её форму, однако они не заменяют размеров и не позволяют установить требования к посадке.

В запросе отделяйте подтверждённые требования от пожеланий. Подтверждёнными являются согласованные чертёж и данные по узлу; сведения о предполагаемом способе установки или последующей обработке следует явно обсудить. Если требуется оценить возможность изготовления определённого исполнения, сформулируйте вопрос рядом с соответствующим размером или элементом чертежа. Так поставщик сможет отвечать по конкретной детали, а не по общему описанию ремонта.

Приёмка детали перед установкой

Полученную втулку сначала сопоставляют с заказанной позицией и действующим чертежом. Проверьте материал по сопроводительным данным и сравните исполнение с изображённой конструкцией. Затем контролируйте размеры, которые определяют установку и работу в узле. Удобно вести проверку по самому чертежу: так меньше риск пропустить небольшой элемент формы, который не был упомянут в переписке.

Визуально осмотрите посадочную и внутреннюю поверхности, торцы и предусмотренные чертежом элементы. Повреждение рабочей поверхности либо кромки стоит оценить до монтажа, когда деталь доступна для осмотра. Если обнаружено отклонение или чертёж допускает разные толкования, зафиксируйте вопрос и уточните его до установки. Подгонка без согласования может изменить размеры, по которым деталь принималась и по которым её затем будут проверять.

Окончательное решение о монтаже принимают с учётом состояния всего узла. Втулка, изготовленная в соответствии с чертежом, не исправляет повреждённое посадочное место или несоответствие сопрягаемой детали исходной документации. Поэтому проверка при приёмке и проверка перед монтажом решают разные задачи: первая подтверждает соответствие поставленной детали заказу, вторая — готовность узла принять эту деталь.

Типичные ошибки при подборе

Частая ошибка — заказать копию снятой втулки без оценки износа. Такой подход переносит в новую деталь последствия работы старой. Если внутренняя поверхность изношена, измерение её текущего диаметра не показывает исходное требование. Если наружная поверхность повреждена при демонтаже, её измерение также не даёт надёжной основы для нового чертежа. Сравнивайте образец с узлом и исходной документацией, а не используйте единственный источник размеров.

Другая ошибка — считать совпадение одного диаметра достаточным подтверждением выбора. У втулки есть длина, отверстие, торцы и, возможно, дополнительные элементы. Даже при подходящем наружном размере деталь может не соответствовать сопрягаемой поверхности или положению в узле. Диапазон представленных типоразмеров помогает начать поиск, но не служит разрешением на замену без сверки полного чертежа.

Наконец, не смешивайте материалы и виды деталей в одной заявке. Если по результатам разборки нужен вкладыш или изделие из другого материала, уточните задачу до размещения заказа на бронзовую втулку. Для сравнения номенклатуры доступен раздел Втулки чугунные, но материал для конкретного узла определяют по его технической документации. Общие вопросы выбора чугунных литых деталей рассмотрены в статье Как выбрать корпуса и чугунные литые детали. Если в закупке одновременно присутствуют и другие позиции для оборудования, порядок проверки их назначения удобно рассматривать отдельно; пример такой темы — Плиты ГОСТ: поверочные и чугунные плиты каталога.

Частые вопросы

Как подобрать бронзовую втулку рейки по размерам?

Начните с размеров посадочного места и сопрягаемой детали, затем сопоставьте их с чертежом втулки. Если действующего чертежа нет, разделите результаты измерений на подтверждённые по узлу и полученные со старой детали. Не используйте изношенную поверхность как единственное основание для размера новой втулки.

Можно ли заказать втулку рейки по чертежу?

Да, изготовление выполняется по чертежу заказчика. До отправки проверьте, что чертёж относится к нужной детали и позволяет однозначно определить её форму и размеры. При наличии нескольких редакций укажите действующую, чтобы исключить изготовление по устаревшим данным.

Что делать, если старая втулка изношена?

Используйте её для проверки общей конструкции, но не копируйте размеры изношенных поверхностей без сверки. Проверьте посадочное место, сопрягаемую деталь и сохранившуюся документацию. Если эти источники дают разные результаты, сначала согласуйте требуемые размеры с ответственным за ремонт специалистом.

Из какой бронзы изготавливаются втулки?

Указано изготовление из бронзы БрАЖМц10-3-1.5 по ГОСТ 18175-78. Перед заказом сопоставьте это указание с требованием к материалу в документации на ваш узел. Одного совпадения размеров недостаточно, если материал для оборудования задан отдельно.

Какие данные нужны для запроса на изготовление?

Передайте согласованный чертёж, количество деталей и пояснение по посадочному месту, если его состояние влияет на подбор. Отдельно обозначьте сомнительные размеры и сведения, полученные только по изношенному образцу. Такой запрос позволяет обсудить конкретную конструкцию до изготовления, а не после получения детали.

Итог подбора

Основа заказа — чертёж готовой втулки, проверенный по посадочному месту и сопрягаемой детали. Указанные материал и номенклатура помогают определить направление поиска, но не отменяют проверки геометрии конкретного узла. Перед отправкой убедитесь, что чертёж однозначен, его редакция согласована, а спорные размеры не оставлены для самостоятельного предположения изготовителя.
