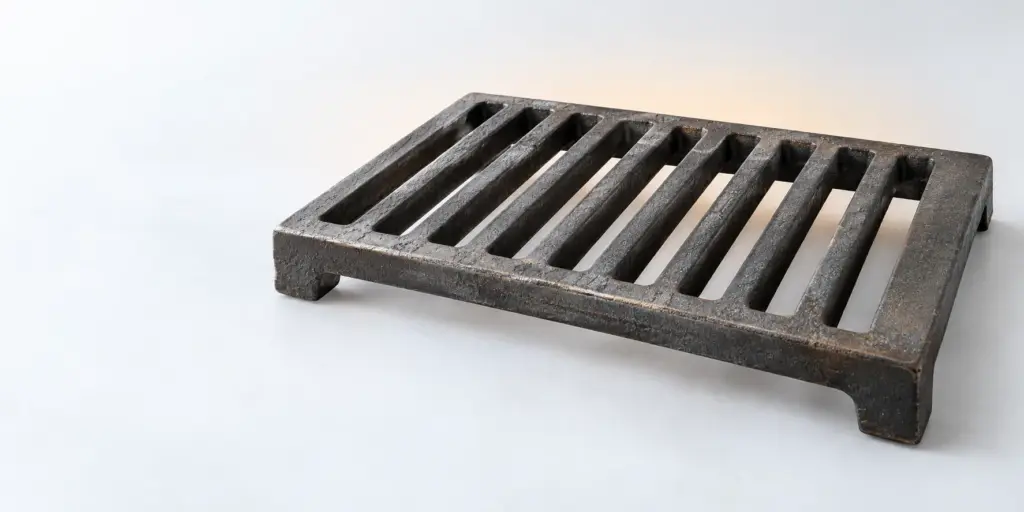

Колосники размеры: подбор решёток для печей и котлов

В каталоге указаны колосники размером 300×300 и 400×400 мм; размер 400×400 мм указан для перечисленных промышленных котлов. Для печи одного размера недостаточно: перед заказом нужно сверить посадочное место, форму и опирание решётки.

Уточнить наличие и исполнение

Размеры чугунного колосника в каталоге

При поиске колосника размер часто становится первым критерием отбора. Это удобно для предварительного поиска, но недостаточно для подтверждения взаимозаменяемости. Каталожное обозначение сообщает, к какой размерной позиции относится изделие; оно не описывает целиком его форму, устройство опорных участков и условия установки. Поэтому сначала отделяют опубликованные сведения от параметров, которые ещё предстоит проверить. Такой порядок особенно важен, если решётку подбирают взамен изношенной детали и документация на установленный узел отсутствует.

По предоставленным данным в каталоге есть две размерные позиции: 300×300 и 400×400 мм. Привязка к конкретным моделям котлов приведена только для позиции 400×400 мм. Для позиции 300×300 мм в этих данных не названы модели печей или котлов. Из самого наличия этой позиции нельзя заключить, что она подходит к любой печи с похожим проёмом. Её назначение и требуемое исполнение уточняют применительно к конкретному месту установки.

Колосники перечислены как жаростойкое литьё по ГОСТ 7769-82. Это сведения о позиции каталога, а не основание подбирать деталь только по материалу. Даже когда материал и заявленный размер совпадают с запросом, остаётся вопрос сопряжения решётки с опорами. Для замены полезно зафиксировать, что написано в документации оборудования, как обозначена старая деталь и какие её участки фактически опираются на конструкцию печи или котла.

Промышленные позиции собраны в разделе Колосники, изложницы (промышленные). Раздел позволяет начать поиск по каталогу, но не заменяет проверки конкретного узла. Если известен только размер, лучше сразу сообщить, для какого оборудования нужна решётка и есть ли образец для сравнения. Это поможет отличить запрос на отдельный колосник от запроса на связанные с ним элементы.

Размеры колосников для котлов

Размер 400×400 мм указан для котлов Универсал-6, НР-18, ДКВР-20, ДЕ-25, КВ-ТС-20, ДКВР-10 и КЕ-10. Перечень полезен для предварительного поиска: он показывает, с какими котлами связана эта размерная позиция. При этом совпадение модели с перечнем не раскрывает всех особенностей установленного узла. В заявке следует указать модель котла так, как она обозначена на оборудовании или в его документации, и отдельно назвать требуемую деталь.

Для указанных моделей также представлены решётки и балки «по котлу». Это отдельная причина не сводить заявку к словам «колосник 400×400». При ремонте может требоваться непосредственно колосник, другая решётка из состава узла, балка либо несколько элементов. Если в заявке не разделить эти позиции, размер колосника не позволит определить состав поставки. Перед обращением стоит выяснить, что именно изношено и какие детали планируется заменить одновременно.

Формулировка «по котлу» предполагает подбор с учётом конкретного оборудования, а не автоматическую замену одной детали другой. Уточнять нужно не только название модели, но и то, где стоит требуемый элемент и какую функцию он выполняет в установленной конструкции. Для снабжения это практический вопрос: заявка на колосник и заявка на балку описывают разные изделия, даже если они относятся к одному котлу. Размерная строка в каталоге не отменяет такого разграничения.

Если в наличии есть снятая деталь, её используют как источник сведений для сопоставления: смотрят общий контур, места опоры и отличительные особенности исполнения. Состояние сильно изношенного образца может затруднять измерение, поэтому полезно сопоставить его с посадочным местом и документацией. Если образца нет, начинать следует с обозначения оборудования и описания узла. Предположение о взаимозаменяемости, основанное только на сходном размере, лучше не превращать в окончательную спецификацию закупки.

Что означает размер при заказе решётки

Номинальный размер помогает отобрать позицию, но сам по себе не объясняет, как деталь установится. В рабочем узле важны геометрия посадочного места, форма опор и расположение участков, на которые передаётся нагрузка. Эти признаки проверяют на самом оборудовании, по имеющейся документации либо по образцу. Если какая-либо информация недоступна, это прямо отмечают в запросе: поставщик должен понимать, какие параметры подтверждены, а какие требуют согласования.

При снятии размеров важно не смешивать габарит старой решётки с размером проёма, в который она ставится. Это разные сведения, и по одному из них нельзя без проверки восстановить другое. У старой детали могут быть повреждены кромки или участки опоры; такой образец не всегда годится как единственный источник измерений. Лучше записать отдельно данные об изделии и о посадочном месте, а также отметить, какие измерения выполнены по сохранившимся поверхностям.

Название материала также не заменяет размерную и конструктивную проверку. Указание на жаростойкое литьё по ГОСТ 7769-82 относится к каталожному описанию колосников. Оно не сообщает, что любая решётка этого типа подойдёт вместо установленной. Для заявки полезнее сочетание конкретных исходных данных: размерная позиция каталога, назначение детали, оборудование и сведения о посадке. Если между этими данными есть противоречия, его выясняют до подтверждения заказа.

Смежные изделия из других разделов каталога не следует включать в заявку на колосник по одному признаку материала или принадлежности к оборудованию. Например, Вкладыши бронзовые для оборудования выделены в отдельный раздел: это не обозначение колосников и не способ уточнить их размер. При комплектовании ремонта такие позиции указывают самостоятельными строками, чтобы не смешивать детали с разным назначением.

Согласовать позицию по котлу

Как выбрать колосник для печи

Для печи первым шагом будет проверка того, какая решётка установлена сейчас и как она размещена. Если деталь сохранилась, запишите её габарит, опишите форму и сравните опорные участки с конструкцией печи. Если колосник утрачен, ориентируйтесь на посадочное место и доступные сведения о печи, не принимая размер проёма за готовый размер изделия. Цель проверки — установить, какая именно деталь должна занять место старой без предположений о её совместимости.

После этого сравните собранные сведения с размерными позициями каталога. Наличие вариантов 300×300 и 400×400 мм означает возможность рассмотреть их при подборе, но не подтверждает пригодность для конкретной печи. Особенно осторожно следует относиться к запросу на «стандартный колосник». Без данных о печи такое определение не позволяет установить нужную позицию. В запросе лучше описать оборудование и способ установки, чем заменять их общим словом «стандартный».

Проверка формы не ограничивается внешним контуром. Следует посмотреть, каким образом решётка опирается, не мешают ли её элементы соседним деталям и соответствует ли она устройству существующего узла. Если есть возможность, приложите изображения старого изделия и места его установки. Они помогут пояснить конструкцию, которую трудно описать одним размером. При этом фотографии не заменяют измерения: оба вида сведений нужны для сопоставления.

Отдельно стоит определить границы ремонта. Иногда задача состоит в замене только колосника, а иногда при осмотре обнаруживается необходимость проверить соседние элементы. По имеющимся каталожным сведениям решётки и балки «по котлу» представлены для названных моделей котлов; переносить это описание на любую печь нельзя. Для печного узла перечислите только те элементы, которые действительно требуется подобрать, и не подменяйте их котельными позициями по внешнему сходству.

Для запроса соберите исходные данные в понятной последовательности: что заменяется, где деталь установлена, какие размеры удалось подтвердить и какие признаки исполнения видны на образце. Если информации недостаточно, обозначьте это прямо. Такой запрос позволяет предметно обсудить подбор, тогда как фраза «нужен чугунный колосник для печки» оставляет открытыми вопросы о посадке, форме и составе поставки.

Проверка посадки и состояния

При ремонте полезно осмотреть не только снятый колосник, но и поверхности, с которыми он соприкасается. Повреждения опор или изменения посадочного места способны исказить представление о нужной детали. Если ориентироваться лишь на изношенный образец, можно воспроизвести его повреждённый контур вместо исходного исполнения. Поэтому сведения об образце сопоставляют с состоянием самого узла и, если она доступна, с документацией оборудования.

Проверка посадки нужна до согласования изделия, а не после его получения. Размерная позиция не отвечает на вопрос, будет ли решётка правильно опираться в конкретной конструкции. Необходимо установить, на каких участках она должна лежать и свободно ли располагается среди соседних элементов. Если есть сомнения, их следует передать поставщику вместе с описанием узла. Самостоятельно выводить требуемое исполнение из одного размера ненадёжно.

При осмотре образца отделяйте сохранившиеся конструктивные признаки от следов работы и разрушения. Контур повреждённой кромки, деформация и утрата части изделия не должны становиться единственным основанием для выбора. Полезно отметить, какие признаки уверенно читаются, а какие приходится восстанавливать по посадочному месту. Это не усложнение закупки, а способ избежать заявки, в которой недостающие сведения незаметно заменены догадками.

Если деталь подбирают для промышленного котла, итог проверки связывают с его моделью и требуемым элементом узла. Если для печи — с фактической посадкой и конструкцией установленной решётки. В обоих случаях порядок одинаков: сначала подтверждают исходные данные, затем сопоставляют их с каталогом и только после этого согласуют исполнение. Размер помогает начать поиск, но не должен быть единственным критерием его завершения.

Комплектация заявки и смежные изделия

В закупочной заявке желательно разделить подтверждённые сведения и вопросы для уточнения. К подтверждённым относятся данные, полученные из документации, с оборудования или при осмотре детали. Отдельно перечисляют предположения, например соответствие каталожного размера имеющемуся посадочному месту. Такое разделение облегчает проверку: поставщик видит, на что можно опереться при подборе, а какие моменты ещё требуют сверки.

Для перечисленных котлов обязательно укажите, требуется колосник, решётка или балка «по котлу». Даже если запрос начинается с замены колосника, при уточнении состава ремонта может выясниться, что нужны иные позиции. Не объединяйте их общим названием «чугунные детали». Каждое изделие должно быть названо по назначению, иначе согласование размера колосника не решит вопрос комплектации заказа.

Если закупка включает изделия других групп, их также отделяют от колосников. У каталога есть самостоятельные разделы для различных видов продукции; принадлежность к одному заказу не делает детали взаимозаменяемыми. По той же причине материал не служит универсальным признаком подбора. Он важен как часть описания изделия, но для колосника решающими остаются сведения о конкретном узле и согласованном исполнении.

При работе с чугунными изделиями может возникнуть путаница между названиями разных деталей. Для разграничения смежных тем на сайте есть материалы Плиты ГОСТ: поверочные и чугунные плиты каталога и Какие плиты используют: виды и назначение. Плиты рассматриваются как отдельные изделия; сведения о них не следует использовать вместо параметров колосника.

Частые вопросы

Какие размеры колосников для печи есть в каталоге?

Указаны позиции 300×300 и 400×400 мм. Эти сведения показывают доступные для рассмотрения размеры, но не устанавливают пригодность каждой позиции для конкретной печи. Перед выбором нужно сверить посадочное место, опирание и конструкцию существующего узла.

Какой размер чугунного колосника считается стандартным?

По предоставленным данным нельзя назвать один универсальный стандартный размер. В каталоге приведены две размерные позиции, а применимость каждой определяют по оборудованию и исполнению детали. Слово «стандартный» без описания печи или котла не уточняет заявку.

Какой размер колосника для котла Универсал-6 указан в каталоге?

Для Универсал-6 указан размер 400×400 мм. Такой же размер указан для остальных котлов из приведённого перечня. При заказе всё равно следует назвать модель оборудования и уточнить, нужен именно колосник или другой элемент узла.

Подходят ли размеры колосников для котлов к печке?

Совпадение размеров не доказывает совместимость котельной детали с печью. Нужно проверить форму, места опоры и посадку. Перечень котлов при размере 400×400 мм нельзя считать перечнем печей, для которых подтверждена установка этого колосника.

Где проверить размеры колосников для печи стандартные?

Начните с документации на печь, сохранившейся решётки и её посадочного места. Затем сопоставьте полученные сведения с каталогом. Если данных для уверенного сравнения нет, укажите, что именно осталось неизвестным, и запросите уточнение исполнения.
