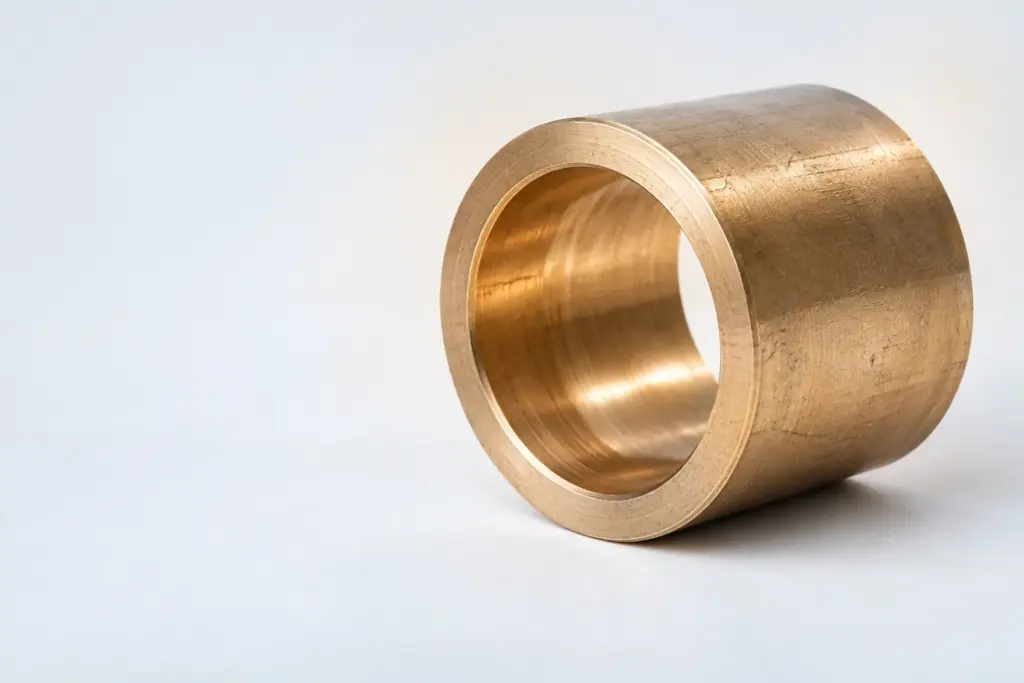

Чертеж втулки: как заказать бронзовую втулку по размерам

Чертеж втулки нужен поставщику, чтобы определить геометрию детали и согласовать требования к ее изготовлению. Для заказа бронзовой втулки передайте размеры отверстия, наружной поверхности и длины, укажите допуски, материал и особенности конструкции.

Отправить чертеж

Какие данные нужны для заказа

Начните с назначения детали в узле. Втулка взаимодействует с валом или другой внутренней деталью и устанавливается в отверстие корпуса либо иной посадочной детали. Поэтому одного наружного диаметра недостаточно: поставщик должен понимать размеры обеих сопрягаемых поверхностей и длину участка, на котором работает втулка. Если конструкция включает бурт, уступ, канавку или отверстие, покажите их расположение и размеры. По описанию без размеров нельзя надежно отличить деталь с прямой цилиндрической поверхностью от детали с дополнительными элементами.

Для передачи заявки подготовьте чертеж с видами, разрезами и обозначением размеров. Разрез помогает показать внутреннюю поверхность и элементы, которые не видны снаружи. Если исходный чертеж хранится в составе сборочной документации, приложите изображение узла или опишите, какие поверхности сопрягаются со втулкой. Это особенно полезно, когда на отдельном изображении детали неясно, какой размер определяет посадку, а какой относится к свободной поверхности.

Отдельно укажите количество деталей и требования, которые нельзя восстановить по геометрии. К ним относятся материал, значимые допуски, требования к обработке поверхностей и условия приемки, если они предусмотрены вашей документацией. Не заменяйте эти сведения общей фразой «по образцу», если у поставщика нет возможности изучить образец и зафиксировать результаты измерений. Для согласования нужен один определенный комплект исходных данных, а не несколько версий с различающимися размерами.

Бронзовые втулки: чертеж и основные размеры

Сначала проверьте три базовых размера: наружный диаметр, диаметр отверстия и общую длину. Наружный диаметр связывает втулку с посадочным местом, внутренний — с проходящей через нее деталью. Длина показывает, какую часть узла занимает втулка по оси. Если есть бурт, отдельно задайте его наружный диаметр и толщину. Для ступенчатой детали укажите размеры каждой ступени и положение переходов относительно выбранного торца. Такой порядок позволяет проверить форму до обсуждения менее заметных элементов.

Затем опишите фаски, скругления, проточки, канавки и отверстия, если они есть в конструкции. Для каждого элемента важно указать не только размер, но и положение. Например, запись о наличии канавки без привязки к торцу не показывает, где ее выполнять. Если элемент должен быть расположен относительно оси или другого элемента, это также должно читаться из документации. Не добавляйте на чертеж особенности, которых нет в узле: лишняя обработка затрудняет согласование и может изменить работу детали.

Размеры на изображении должны иметь однозначное значение. Если один и тот же параметр указан в разных местах по-разному, перед отправкой заявки исправьте расхождение. Для детали, которую изготавливают по документации заказчика, приоритет имеет согласованная редакция чертежа. Сведения из переписки полезны для пояснений, но изменения размеров лучше переносить в актуальный документ. Тогда поставщик и заказчик проверяют одну и ту же геометрию, а не собирают итоговое исполнение из отдельных сообщений.

Как выбрать размеры и требования к посадке

Размер втулки выбирают не отдельно от узла, а с учетом деталей, с которыми она сопрягается. Передайте размеры посадочного отверстия и детали, проходящей через втулку, либо приложите соответствующие сборочные данные. Это позволит проверить, какие поверхности должны контактировать после установки и где необходим рабочий зазор. Не следует переносить размер из старой спецификации без проверки фактической конструкции: обозначение детали может сохраняться, хотя сопрягаемые элементы уже изменены.

Для каждого важного размера определите, достаточно ли номинального значения или требуется допуск. Особенно внимательно отнеситесь к наружной посадочной поверхности и отверстию втулки. Если в документации допуски отсутствуют, не стоит подменять их предположением поставщика. Передайте назначение сопряжения и исходные размеры узла для обсуждения требований. Итоговые значения должны быть зафиксированы в согласованном чертеже до изготовления.

Проверьте также взаимное положение поверхностей. Для втулки с несколькими диаметрами важно понимать, относительно какой оси и какого торца заданы элементы. Если для работы узла существенны соосность, форма или состояние поверхности, укажите соответствующие требования в документации. Не стоит включать ограничения только «на всякий случай»: каждое требование должно быть связано с работой детали или порядком ее установки. Это помогает избежать неоднозначности при изготовлении и приемке.

Если втулка заменяет изношенную деталь, разделите размеры самой старой втулки и размеры сопрягаемых деталей. Износ может изменить отверстие, наружную поверхность или торцы, поэтому измеренная бывшая в работе деталь не всегда отражает первоначальную геометрию. Зафиксируйте, какие значения взяты из документации, а какие получены при измерении. При расхождении сначала согласуйте исходные размеры, затем направляйте окончательный чертеж в работу.

Материал и сведения каталога

Бронзовые втулки изготовляют из сплава БрАЖМц10-3-1.5. Укажите материал на чертеже или в сопроводительных данных и сверьте его с требованиями вашей конструкторской документации. Если в документах к узлу указан иной материал, не заменяйте его без отдельного согласования. Для заказа важна не только форма детали, но и точная идентификация материала, принятого для конкретного исполнения.

Изготовление выполняется по чертежу по ГОСТ 18175-78. Это не отменяет необходимости передать размеры конкретной втулки: ссылка на документ сама по себе не сообщает поставщику наружный диаметр, размер отверстия, длину и расположение дополнительных элементов. В заявке сохраняйте связь между обозначением документа и актуальным чертежом. Если вы прикладываете несколько файлов, отметьте, какой из них используется для изготовления, а какие переданы только для понимания узла.

В каталоге представлены диаметры от 100 до 900 мм; в разделе указано 40 позиций втулок по чертежу. Эти сведения помогают сориентироваться в разделе, но не подтверждают автоматически наличие нужной детали с вашими допусками и конструктивными элементами. Изучить ассортимент можно в разделе Втулки бронзовые. Для сравнения соседних категорий доступны Вкладыши бронзовые для оборудования и Втулки чугунные. Категорию выбирайте по требуемой детали и материалу, а окончательные параметры передавайте в заявке.

Как подготовить заявку без расхождений

Перед отправкой соберите чертеж, сведения о количестве и краткое описание назначения втулки в одном обращении. Если деталь нужна для конкретного корпуса и вала, приложите известные размеры сопрягаемых деталей. Отметьте, какой размер получен измерением, а какой задан документацией. Так поставщик сможет отдельно рассмотреть противоречия в исходных данных, а не принять измерение изношенной детали за утвержденный размер.

Проверьте качество самого файла. На нем должны читаться цифры, условные обозначения, примечания и ссылки на разрезы. Фотография листа допустима как материал для обсуждения, но плохо различимые размеры потребуют уточнения. Если на листе есть исправления от руки, перечислите их отдельно и подготовьте согласованную версию. Поставщику необходимо понимать, какие правки действуют и относятся ли они ко всем заказываемым втулкам.

Не смешивайте в одной позиции разные исполнения. Если детали отличаются длиной, отверстиями, буртом или требованиями к поверхности, обозначьте каждое исполнение отдельно и укажите количество по нему. Даже внешне похожие втулки могут требовать разных операций. Разделение позиций облегчает проверку чертежей и исключает ситуацию, когда общий запрос прочитан как заказ одинаковых деталей.

До подтверждения заявки пройдите по исходным данным в том порядке, в котором их будет читать изготовитель: обозначение детали, материал, размеры, допуски, дополнительные элементы, количество. Затем сопоставьте их с данными узла. Если остаются вопросы по посадке или интерпретации чертежа, направьте их вместе с документацией. Исправления удобнее согласовать до изготовления, чем выяснять после получения детали, какой из нескольких переданных размеров считался действующим.

Передать данные для расчета

Проверка чертежа перед изготовлением

Проверьте, можно ли по документу однозначно восстановить форму детали. На видах и разрезах должны быть показаны все поверхности, влияющие на изготовление. Если внутренний переход виден только на схематичном изображении, добавьте размер или пояснение. Если указаны одинаковые размеры с разных сторон, убедитесь, что они не противоречат друг другу. Цель проверки — убрать необходимость угадывать геометрию по внешнему виду эскиза.

Отдельный этап — проверка требований к контролю. Определите, какие размеры требуется проверять особенно внимательно при приемке и каким документом подтверждается их значение. Если критичный параметр обсуждался только по телефону, добавьте его в согласованную документацию. Для поставщика и заказчика результат должен оцениваться по одним и тем же исходным требованиям, а не по памяти участников переписки.

После согласования сохраняйте редакцию переданного чертежа. При повторном заказе проверьте, не изменились ли корпус, сопрягаемая деталь или условия установки. Даже если прежняя втулка подошла, новая партия должна заказываться по понятному комплекту данных. При изменении хотя бы одного рабочего размера обновите документ и явно обозначьте новую редакцию, чтобы прежний файл не был использован случайно.

Монтаж и смежная документация

Чертеж детали и порядок установки решают разные задачи. На чертеже фиксируют параметры изготавливаемой втулки; при подготовке монтажа проверяют состояние посадочного места, способ установки и итоговое положение детали в узле. Если втулку предстоит запрессовывать, требования к сопряжению лучше согласовать до заказа. Вопросы установки и последующего контроля подробнее разобраны в статье Установка втулки скольжения: запрессовка и контроль.

Не подменяйте чертеж втулки общим чертежом оборудования, если из него невозможно прочитать размеры самой детали. Сборочное изображение полезно как дополнительный источник: оно показывает место установки и соседние элементы. Но для изготовления требуется выделить параметры конкретной втулки. Тот же принцип применяется при подборе других деталей оборудования: назначение и размеры рассматривают вместе. Пример работы с размерными данными приведен в статье Колосники размеры: подбор решёток для печей и котлов.

Если в узле предусмотрены несколько втулок, уточните, одинаковы ли они и можно ли применять один чертеж ко всем местам установки. Разные посадочные места могут выглядеть одинаково на общей схеме, но иметь различные размеры или условия работы. Сопоставьте обозначения на сборочном изображении со списком деталей и с заявкой. Такая проверка помогает правильно распределить количество по исполнениям и не пропустить отдельный вариант.

Частые вопросы

Какие размеры указать на чертеже бронзовой втулки?

В первую очередь укажите наружный и внутренний диаметры, общую длину и необходимые допуски. Если есть бурт, ступени, фаски, канавки или отверстия, задайте их размеры и положение. Для каждого элемента должно быть понятно, от какой поверхности ведется отсчет.

Можно ли заказать бронзовую втулку по размерам без готового чертежа?

Передать размеры для предварительного обсуждения можно. Однако до изготовления их необходимо оформить так, чтобы геометрия, материал и требования к детали трактовались однозначно. Эскиз с пропущенными размерами следует дополнить и согласовать.

Как указать допуски на чертеже бронзовой втулки?

Укажите допуски для размеров, которые влияют на посадку и работу втулки. Если значения неизвестны, передайте размеры сопрягаемых деталей и опишите назначение соединения. Не оставляйте определение ответственных размеров на предположения изготовителя.

Какой материал указать для бронзовой втулки по чертежу?

Для рассматриваемых бронзовых втулок указывают сплав БрАЖМц10-3-1.5. Перед отправкой проверьте, соответствует ли он документации на ваш узел. Если документы расходятся, сначала согласуйте материал, а затем подтверждайте заказ.

Что проверить перед отправкой чертежа бронзовой втулки?

Проверьте читаемость файла, полноту размеров, допусков и примечаний, обозначение материала и количество по каждому исполнению. Убедитесь, что отправляете актуальную редакцию и что данные в письме ей не противоречат.

Для заказа направьте актуальный чертеж и исходные данные по сопрягаемым деталям. Если часть размеров еще требует уточнения, перечислите открытые вопросы в обращении: это позволит согласовать их до изготовления.
