Втулка ГОСТ 18175-78 по чертежу

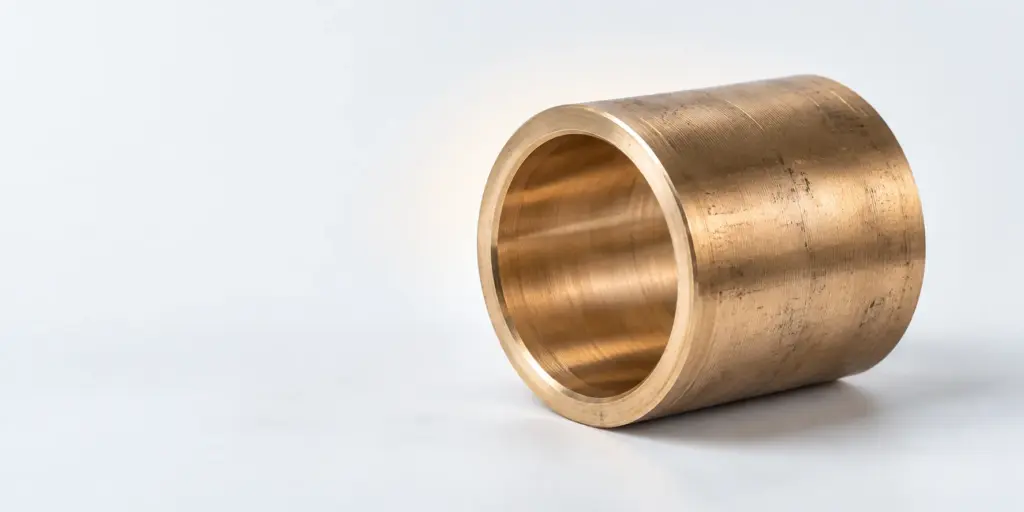

Втулка ГОСТ 18175-78 в рассматриваемом разделе — это бронзовая втулка скольжения, изготовляемая по чертежу. В списке 40 позиций, для всех указана бронза БрАЖМц10-3-1.5, а представленный диапазон диаметров составляет от Ø100 до Ø900.

Запросить расчёт по чертежу

Втулка ГОСТ 18175-78: что есть в разделе

При поиске изделия по обозначению ГОСТ важно отделять подтверждённые сведения каталога от параметров, которые должны быть взяты из конструкторской документации. В данном разделе во всех наименованиях указано обозначение ГОСТ 18175-78. Это позволяет использовать его как ориентир при подборе нужной позиции, но окончательное соответствие детали определяется не только строкой в каталоге, а комплектом данных из заявки и чертежа.

Каталог содержит 40 позиций бронзовых втулок скольжения. Все они относятся к одной указанной марке — БрАЖМц10-3-1.5. Поэтому при предварительном выборе не требуется сопоставлять несколько марок внутри этого списка. Основная задача заказчика — определить нужный диаметр, проверить обозначение изделия и подготовить чертёж с остальными параметрами детали.

Диаметры в представленном перечне находятся в диапазоне от Ø100 до Ø900. Это диапазон каталога, а не универсальное значение для любой втулки. При обращении следует указать конкретный размер из заданной конструкторской документации. Если в заявке фигурирует только общий наружный или внутренний размер без чертежа, поставщику может потребоваться уточнение, поскольку все позиции обозначены как изготовляемые по чертежу.

Для просмотра ассортимента используется раздел Втулки бронзовые. Если по конструкции требуется не втулка, а другой вид детали, рядом доступны разделы Вкладыши бронзовые для оборудования и Втулки чугунные. Такое разделение помогает не смешивать разные типы изделий при подготовке запроса.

Втулка бронзовая ГОСТ по чертежу

Формулировка «по чертежу» означает, что для заказа нужно передать не только название детали, но и её графическое или текстовое описание с необходимыми размерами. Из переданных фактов нельзя определить длину, толщину стенки, посадки, канавки, отверстия или другие параметры конкретной втулки. Поэтому эти значения не следует подставлять из общего описания каталога.

Чертёж является главным документом для согласования геометрии. В нём должны быть видны те размеры и обозначения, по которым можно однозначно понять, какую деталь требуется изготовить. Если часть информации находится в отдельной спецификации, её следует приложить к запросу вместе с чертежом. Это снижает риск того, что одна и та же позиция будет понята по-разному на этапе расчёта.

В заявке полезно разделить сведения на три группы. Первая группа — идентификация изделия: наименование бронзовой втулки скольжения, ссылка на нужную позицию или её диаметр, а также упоминание ГОСТ 18175-78. Вторая группа — материал: для рассматриваемого списка это БрАЖМц10-3-1.5. Третья группа — конструкторские данные: все размеры, требования и обозначения, содержащиеся в чертеже.

• Наименование детали: бронзовая втулка скольжения.
• Обозначение стандарта в каталоге: ГОСТ 18175-78.
• Марка, указанная для всех позиций: БрАЖМц10-3-1.5.
• Диаметр выбранной позиции: конкретное значение в пределах каталога от Ø100 до Ø900.
• Основание изготовления: чертёж заказчика.

Такой состав запроса не заменяет сам чертёж, но помогает быстро связать заявку с нужной строкой каталога. Если заказчик отправляет несколько деталей, каждую лучше обозначить отдельной позицией. В сопроводительном сообщении можно перечислить номера деталей и указать, какой файл относится к каждой из них.

При наличии старого чертежа его не стоит пересказывать только в виде текста. В текстовом письме легко потерять знак диаметра, размерную цепь или примечание. Надёжнее направить исходный файл и отдельно написать те сведения, которые нужно учесть при подготовке расчёта. Если файл содержит несколько вариантов исполнения, надо явно указать требуемый вариант.

Какие данные проверить перед отправкой

Перед передачей заявки следует сверить название позиции, диаметр и обозначение материала. Отдельно нужно проверить, что выбран именно раздел бронзовых втулок, а не каталог вкладышей или чугунных втулок. Такая предварительная проверка особенно важна, если поиск выполняется по общему слову «втулка» и рядом отображаются детали из разных групп.

Следующий этап — проверка чертежа. Нужно убедиться, что файл открывается, все размеры читаются, а обозначение детали совпадает с текстом заявки. Если часть размеров дана в таблице или в приложении, эти материалы также должны быть доступны поставщику. Не следует заменять отсутствующие сведения предположениями о типовой конструкции.

Втулка скольжения бронзовая ГОСТ: как читать перечень

Перечень из 40 позиций удобно использовать как исходную точку для выбора. В каждой строке нужно смотреть на совпадение нескольких признаков: вид детали, указание ГОСТ 18175-78, марку БрАЖМц10-3-1.5 и диаметр. Поскольку марка для всех позиций одна и та же, основное различие между строками, доступное из переданных фактов, связано с конкретной позицией и диаметром.

Таблица показывает только те сведения, которые подтверждены перечнем. Она не содержит размеров, не указанных в исходных данных, и не заменяет чертёж. Например, совпадение марки и ГОСТ ещё не позволяет выбрать изделие без проверки диаметра и конструкторской документации.

Если нужный диаметр известен, его можно использовать для первичного отбора позиций. Если известен только чертёж, сначала следует определить диаметр по документации, а затем сопоставить его с диапазоном каталога. При попадании размера в диапазон от Ø100 до Ø900 это ещё не означает автоматического выбора: необходимо проверить конкретную позицию и передать чертёж для изготовления.

Пример подготовки заявки

Рассмотрим типовую ситуацию без подстановки неизвестных размеров. У заказчика есть чертёж втулки и внутреннее обозначение детали. В каталоге он находит раздел бронзовых втулок, видит позиции с ГОСТ 18175-78 и выбирает строку с подходящим диаметром. В письме он указывает название детали, выбранный диаметр, марку БрАЖМц10-3-1.5, ссылку на ГОСТ, номер чертежа и прикладывает сам файл.

В этом примере не нужно самостоятельно добавлять сведения о длине, посадке или форме канавок, если их нет в переданном описании. Они должны быть взяты из чертежа. Если на документе есть несколько диаметров, в заявке желательно пояснить, какой именно считается основным для поиска позиции и какие размеры относятся к другим поверхностям детали.

Другой вариант — заказчик знает только, что нужна втулка диаметром из диапазона каталога, но не определил конкретную строку. Тогда в запросе следует отправить имеющийся чертёж и прямо указать, что требуется подобрать позицию из 40 представленных вариантов. Поставщик сможет сопоставить данные чертежа с каталогом и запросить уточнения по тем параметрам, которые не указаны.

Если в заявке несколько втулок, удобно составить перечень: номер позиции, диаметр, обозначение чертежа и количество по документации. Количество в переданных фактах не указано, поэтому его нужно брать только из заявки заказчика. Нельзя заменять его общим числом позиций каталога: 40 — это количество строк в списке, а не объём поставки.

Передать чертёж на расчёт

Как выбрать бронзовую втулку скольжения

Выбор следует начинать не с попытки найти универсальную втулку, а с проверки исходных данных. Сначала определяется тип детали: в данном материале рассматривается втулка скольжения из бронзы. Затем проверяется, что нужная позиция находится в разделе, где во всех наименованиях указан ГОСТ 18175-78. После этого сопоставляются марка и диаметр.

Для этого раздела материал уже задан: БрАЖМц10-3-1.5 указана для всех 40 позиций. Если в чертеже заказчика записана другая марка, это нельзя молча заменить маркой из каталога. Такое расхождение нужно вынести в отдельный вопрос поставщику. В статье не приводятся правила замены материалов, поэтому решение принимается только после рассмотрения документации.

Диапазон от Ø100 до Ø900 помогает быстро понять, относится ли запрос к представленному перечню. Однако знак диаметра и само числовое значение должны быть прочитаны из чертежа. Не следует выбирать позицию по приблизительному размеру или округлять его самостоятельно. Если чертёж использует несколько связанных размеров, поставщику нужен полный документ, а не только одно число.

Практический алгоритм можно представить так:

1. Определить, что требуется именно бронзовая втулка скольжения.
2. Найти позицию в разделе бронзовых втулок.
3. Проверить наличие обозначения ГОСТ 18175-78 в наименовании.
4. Сверить марку БрАЖМц10-3-1.5.
5. Сопоставить диаметр с диапазоном от Ø100 до Ø900.
6. Передать чертёж и указать номер выбранной позиции.
7. Дождаться уточнения по данным, которых нет в заявке.

Такой порядок удобен тем, что отделяет подбор по каталогу от согласования изготовления. Каталог отвечает на вопрос о наличии группы изделий и основных признаках списка. Чертёж отвечает за конкретную геометрию. Если смешать эти два уровня, в заявке могут появиться размеры, которых нет в исходной документации.

При выборе также важно не путать втулку с вкладышем. Оба вида деталей могут относиться к бронзовым изделиям, но в каталоге они вынесены в разные разделы. Если в техническом задании используется слово «вкладыш», нужно проверить раздел Вкладыши бронзовые для оборудования, а не автоматически выбирать втулку.

Если требуется сопоставить бронзовое изделие с продукцией из другого материала, отдельно доступен раздел Втулки чугунные. Это не означает взаимозаменяемость изделий. Разделы лишь помогают правильно классифицировать запрос до передачи чертежа.

Что указать в чертеже для заказа

Основная информация для изготовления должна находиться в чертеже. В рамках переданных фактов можно уверенно указать только общие обязательные ориентиры: бронзовая втулка скольжения, ГОСТ 18175-78, марка БрАЖМц10-3-1.5, нужный диаметр и номер позиции. Остальные требования нельзя перечислить как обязательные без документации заказчика.

Если чертёж уже оформлен, к нему полезно добавить короткое сопроводительное сообщение. В нём можно указать, что все позиции каталога изготовляются по чертежу, поэтому файл направляется для согласования конкретной детали. Также следует написать, какой диаметр из диапазона от Ø100 до Ø900 соответствует нужной позиции. Это особенно важно, когда на чертеже присутствует несколько диаметров.

Для нескольких деталей лучше не объединять разные чертежи в одно неразмеченное приложение. Каждому файлу стоит присвоить понятное обозначение, а в письме привести соответствие между обозначением и позицией каталога. Такой подход не добавляет новых технических требований, но делает исходные данные проверяемыми.

Перед отправкой проверьте четыре пункта: выбран ли правильный тип изделия, указана ли марка, совпадает ли ГОСТ в наименовании и читается ли нужный диаметр. Если хотя бы один пункт не подтверждён, лучше написать об этом прямо. Запрос с пометкой «требуется уточнение» надёжнее, чем заявка с предположительными параметрами.

Для дополнительного контекста по эксплуатации можно ознакомиться со статьёй Какую смазку для бронзовых втулок скольжения выбрать. Она относится к соседней теме и не заменяет чертёж при заказе изделия. Материалы по другой группе продукции собраны в статье Круг ГОСТ: чугунные прутки, марки и стандарты.

Частые вопросы

Какая бронзовая втулка ГОСТ представлена в каталоге?

В разделе представлены бронзовые втулки скольжения с указанием ГОСТ 18175-78. Для всех позиций указана марка БрАЖМц10-3-1.5.

Какие диаметры есть у бронзовой втулки ГОСТ?

В списке представлены диаметры от Ø100 до Ø900. Для выбора конкретной позиции нужно сверить размер с чертежом.

Как заказать втулку скольжения бронзовую ГОСТ по чертежу?

Передайте чертёж, укажите выбранную позицию или диаметр и обозначьте требуемую марку. Все позиции списка обозначены как изготовляемые по чертежу.

Чем отличается втулка бронзовая ГОСТ от вкладыша?

Втулки и вкладыши размещены в разных разделах каталога. Для правильного подбора нужно сопоставить название детали в технической документации с соответствующим разделом.

Получить расчёт по заявке

Нужен расчёт? Запросите счёт или КП →
