Как правильно вкладыш выбрать для экскаватора и дробилки

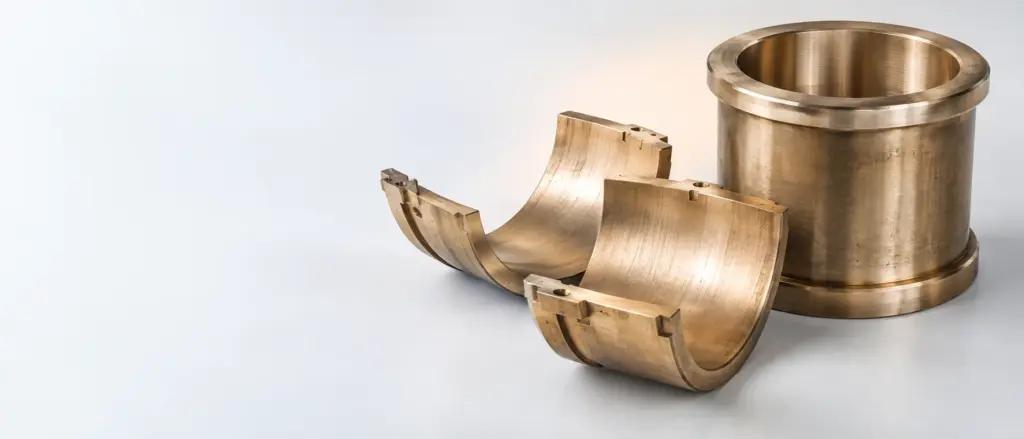

На вопрос «как правильно вкладыш выбрать для экскаватора и дробилки» ответ такой: сначала установите точное наименование детали и узел её установки, затем сверьте исполнение, размеры и материал с документацией на оборудование. Для экскаватора может требоваться вкладыш или полувкладыш, а для конусной дробилки в рассматриваемом каталоге представлены бронзовые втулки эксцентрика; заказывать их как одну и ту же деталь нельзя.

Отправить запрос на подбор

Как выбрать деталь по узлу оборудования

Начните не с фотографии похожего изделия, а с документации на машину. Найдите обозначение узла, наименование установленной детали и сведения о её сопряжении с другими элементами. Одинаковые на вид бронзовые изделия могут относиться к разным местам установки. Название машины помогает сузить поиск, но само по себе не подтверждает совместимость: существенны конкретный узел и исполнение детали.

Если деталь снята при ремонте, запишите все сохранившиеся обозначения до очистки и измерений. Снимите размеры, которые можно проверить без предположений, и сопоставьте их с чертежом или ведомостью деталей. Износ способен изменить измеряемые поверхности, поэтому размеры бывшей в работе детали не следует автоматически принимать за исходные. Если документация и результаты обмера расходятся, обозначьте это расхождение в запросе поставщику.

Отдельно проверьте, что именно требуется: целый вкладыш, полувкладыш либо втулка. В заявке используйте название из документации на узел. Такая последовательность снижает риск получить изделие из подходящего материала, которое при этом не устанавливается в нужное место. Для первичного поиска по экскаваторным позициям откройте раздел Вкладыши бронзовые для оборудования.

Вкладыш и полувкладыш для экскаватора

В каталоге для ЭКГ и ЭШ доступны вкладыши и полувкладыши из БрА9Ж3Л по ГОСТ 493-79. Эта информация позволяет определить направление поиска по технике, типу изделия и материалу. Она не означает, что любой вкладыш для ЭКГ подойдёт к любому узлу ЭКГ или что полувкладыш можно заменить целым вкладышем. Решение о применимости принимают по обозначению детали и документации на конкретную машину.

При проверке заказа сопоставьте наименование изделия с документами на ремонт. Если в ведомости указан полувкладыш, не сокращайте название в заявке до слова «вкладыш»: поставщику важно видеть нужное исполнение. Укажите, какая часть комплекта необходима и какие детали уже имеются, если это влияет на закупку. Не полагайтесь на неофициальное название, принятое на участке: оно удобно в разговоре, но может скрывать различие между позициями каталога.

Материал сверяйте после определения детали, а не вместо него. Совпадение БрА9Ж3Л и ссылки на ГОСТ 493-79 не заменяет проверки геометрии и узла установки. Если на старом изделии нет читаемого обозначения, подготовьте чертёж узла, выписку из спецификации или фотографии посадочного места. Чем точнее исходные данные, тем меньше вопросов останется при согласовании поставки.

Втулка эксцентрика конусной дробилки

Для конусных дробилок каталог содержит бронзовые втулки эксцентрика из БрО5Ц5С5 по ГОСТ 613-79. Поэтому запрос «вкладыш для дробилки» следует уточнять: речь может идти не о вкладыше как отдельной каталожной позиции, а о втулке определённого узла. Ориентиром служат документация на дробилку и название детали в ведомости, а не привычное для заказчика общее слово.

В запросе на втулку эксцентрика укажите модель оборудования, обозначение узла и детали, а также приложите доступный чертёж. Если чертежа нет, передайте сведения о посадочных поверхностях и фотографии снятого изделия с видимой маркировкой. Уточните, какие размеры получены по документам, а какие измерены после эксплуатации. Это поможет не смешать проектные данные с последствиями износа.

Подбор таких изделий удобнее вести через раздел Втулки бронзовые. Перед подтверждением заказа проверьте не только наименование материала, но и соответствие конкретной втулки нужному эксцентрику. Изделия из одной бронзы не становятся взаимозаменяемыми без совпадения конструктивного исполнения и сопрягаемых размеров.

Сравнение позиций каталога

В каталоге представлено 36 бронзовых позиций для экскаваторов, дробилок и локомотивов. Таблица ниже разделяет подтверждённые сведения по группам изделий. Она предназначена для выбора направления поиска, а не для определения размеров или подтверждения взаимозаменяемости конкретных деталей.

Строки таблицы нельзя объединять в одну спецификацию. Например, сведения о моторно-осевых подшипниках не задают материал втулки эксцентрика, а данные о втулке не описывают вкладыш ЭШ. Если закупка охватывает несколько машин, оформите отдельную строку заявки для каждой детали. Так проще проверить обозначения и исключить перенос требований с одного узла на другой.

Согласовать позиции заявки

Материал и требования ГОСТ

Марку бронзы и обозначение ГОСТ проверяют применительно к конкретной позиции. Для вкладышей и полувкладышей ЭКГ и ЭШ в переданных данных указаны БрА9Ж3Л и ГОСТ 493-79. Для втулок эксцентрика конусных дробилок указаны БрО5Ц5С5 и ГОСТ 613-79. Для моторно-осевых подшипников ЭКГ, ТЭ, 2ТЭ116 и ВЛ-80 подтверждено изготовление центробежным литьём по ГОСТ 613-79. Не переносите эти сведения на соседнюю строку заявки только потому, что детали изготовлены из бронзы.

При составлении технического запроса перепишите требования из документации на нужную деталь без сокращений. Если заказчик располагает только названием машины, сначала установите обозначение узла. Указание ГОСТ без наименования изделия и его исполнения не даёт поставщику достаточной информации для выбора. Точно так же запись только марки бронзы не определяет форму, размеры и место установки изделия.

Для понимания обозначения оловянной бронзы в соседнем материале рассмотрена Оловянная бронза БрОЦС5-5-5 и БрОФ10-1 по ГОСТ 613-79. Используйте такую справочную информацию для чтения документации, но материал конкретной закупаемой детали подтверждайте её собственным обозначением и согласованной спецификацией.

Размеры и состояние сопрягаемых деталей

Даже правильно определённый материал не решит задачу ремонта, если посадочное место повреждено или размеры узла не соответствуют документации. Перед закупкой проверьте, какие поверхности сопрягаются с новой деталью, доступны ли их размеры по чертежу и что показал осмотр оборудования. При необходимости разделите два вопроса: выбор изделия для поставки и оценку состояния узла для монтажа.

Снятый вкладыш или втулку полезно сохранить до завершения согласования. По нему можно уточнить расположение конструктивных элементов и сопоставить фактическое исполнение с документами. Но следы износа, деформации и ремонта затрудняют оценку исходной геометрии. Если обмер проведён по повреждённой поверхности, прямо сообщите об этом: такое значение нельзя без проверки использовать как требование к новому изделию.

Когда на складе лежит деталь с похожим названием, не подтверждайте замену по внешнему сходству. Сверьте обозначение, исполнение и размеры обеих позиций. Если требуется доработка посадочного места либо имеются сомнения в его состоянии, согласуйте решение с ответственным за ремонт специалистом до выдачи заказа. Поставка подходящей по каталогу детали и готовность оборудования к её установке — разные результаты проверки.

Документы для запроса поставщику

Краткая заявка «нужен бронзовый вкладыш» не позволяет надёжно определить изделие. Подготовьте сведения, по которым можно связать деталь с конкретной машиной и узлом. Если часть данных отсутствует, не заменяйте её предположением: отметьте, что требуется уточнение. Это особенно важно при заявках, где одновременно фигурируют экскаваторные вкладыши и детали дробилки.

• Укажите тип и модель оборудования, а также наименование узла установки.
• Передайте обозначение детали из имеющейся документации и её полное наименование.
• Приложите чертёж, выписку из спецификации или другие доступные документы на узел.
• Разделите размеры по чертежу и результаты обмера снятой детали.
• Укажите требуемое количество и сообщите, нужен ли вкладыш, полувкладыш или втулка.
• Добавьте фотографии маркировки и изделия, если они помогают установить исполнение.

После подготовки заявки проверьте её как отдельный документ: все ли обозначения относятся к одной детали, не перепутаны ли сведения о материале и ГОСТ, ясно ли указано требуемое количество. Если поставщик задаёт уточняющий вопрос о чертеже или месте установки, это не формальность. Ответ на него может определить, какую именно позицию следует рассматривать.

Проверка перед установкой

Полученную деталь сначала сопоставьте с согласованной заявкой и сопроводительными документами. Проверьте название, обозначение, исполнение и сведения о материале, которые были оговорены при заказе. Затем осмотрите изделие и убедитесь, что его геометрия соответствует документам на узел. Обнаруженное расхождение лучше зафиксировать до монтажа, когда деталь ещё можно однозначно сопоставить с поставкой.

Монтаж не должен заменять проверку совместимости. Если новая деталь не становится в узел ожидаемым образом, не пытайтесь объяснить это только особенностями бронзы: причиной может быть ошибка подбора или состояние сопрягаемой поверхности. Остановите работы и сравните фактический узел с документацией. Для втулок порядок установки и проверки рассматривается отдельно в статье Установка втулки скольжения: запрессовка и контроль.

При повторных ремонтах сохраняйте согласованные обозначения и чертежи вместе с историей закупки. Такая запись помогает быстрее восстановить исходные требования, но не отменяет осмотр узла при следующем ремонте. Если оборудование изменялось, прежняя заявка нуждается в повторной проверке.

Частые вопросы

Как подобрать вкладыш для экскаватора?

Установите модель машины, узел, обозначение детали и размеры по документации. После этого сравните требуемое исполнение и материал с конкретной позицией каталога; одного названия экскаватора недостаточно.

Чем вкладыш отличается от втулки дробилки?

В рамках рассматриваемых позиций это разные наименования изделий для разных узлов. Для конусных дробилок представлены бронзовые втулки эксцентрика, поэтому слово «вкладыш» в запросе необходимо уточнить по документации на дробилку.

Как проверить совместимость полувкладыша с узлом?

Сверьте обозначение полувкладыша, место установки, исполнение и размеры с документами на оборудование. При отсутствии чертежа передайте поставщику имеющуюся маркировку и сведения об узле, не выдавая размеры изношенной детали за исходные.

Какой ГОСТ указан для вкладышей ЭКГ и ЭШ?

Для вкладышей и полувкладышей ЭКГ и ЭШ из БрА9Ж3Л указан ГОСТ 493-79. Проверку конкретной позиции дополните сверкой её обозначения и исполнения.

Что указать в запросе на бронзовую деталь?

Сообщите модель техники, узел, полное название детали, обозначение, требуемое количество и доступные чертежи. Если данные получены обмером снятого изделия, отделите их от размеров, указанных в документации.

Итоговая проверка заявки

Перед отправкой заказа ещё раз пройдите путь от оборудования к детали: машина, узел, обозначение, исполнение, размеры, материал и применимые к выбранной позиции сведения о ГОСТ. Для ЭКГ и ЭШ не смешивайте вкладыши с полувкладышами; для конусной дробилки уточняйте втулку эксцентрика, если именно она указана в документации. Неполные сведения лучше передать как вопрос для согласования, чем заполнять предположениями.
