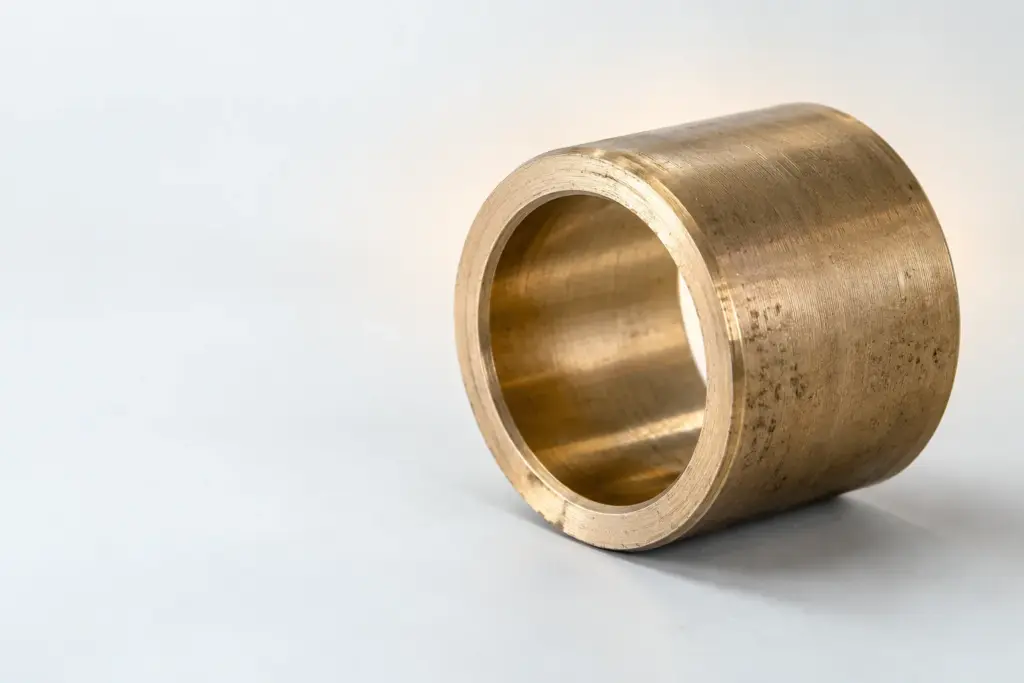

Как правильно втулка подбирается для узла скольжения

Если запрос сформулирован как «как правильно втулка», для узла скольжения ответ такой: выбирайте деталь по чертежу, последовательно проверяя материал, внутренний и наружный диаметры, длину и особенности исполнения. Не определяйте пригодность только по названию или одному диаметру: втулка должна соответствовать сопрягаемым деталям и согласованной документации.

Отправить чертёж на проверку

На практике ошибка при подборе часто возникает не из-за сложного расчёта, а из-за неполных исходных данных. В заявке пишут «бронзовая втулка» и указывают размер, но не поясняют, относится он к отверстию или к наружной поверхности. Иногда прилагают чертёж детали, не проверив, подходит ли его исполнение к фактическому корпусу и валу. Поэтому выбор начинают с идентификации узла и актуальной версии документации, а не с поиска похожей позиции в перечне.

Как выбрать втулку скольжения для конкретного узла

Определите, где втулка установлена и с какими деталями она сопрягается. Внутренняя поверхность работает с валом или другой подвижной деталью, наружная размещается в корпусе. Отдельно учитывайте торцы: их положение может влиять на сборку и фиксацию соседних элементов. Такое описание не заменяет чертёж, но помогает правильно прочитать его и не перепутать размеры при обращении к поставщику.

Затем откройте сборочный чертёж и чертёж самой втулки. Первый показывает назначение детали в узле, второй задаёт требования к изготовлению. Если в наличии только эскиз, нужно выяснить недостающие сведения у конструктора или службы, отвечающей за оборудование. Поставщик может обсудить технологическую возможность изготовления, но не должен самостоятельно угадывать посадку или менять назначение детали. Особенно важно согласование, когда втулку подбирают для ремонта: изношенная снятая деталь не всегда точно воспроизводит первоначальные размеры.

Проверьте, какая поверхность является базовой при установке, как втулка ориентируется в корпусе и предусмотрены ли на чертеже конструктивные особенности. Если они указаны, передайте их вместе с основными размерами. Если не указаны, не добавляйте их по аналогии с другой деталью. Для первичного поиска используйте раздел Втулки бронзовые, но окончательное решение принимайте по документации на свой узел.

Полезно заранее разделить вопросы на две группы. К первой относятся сведения, которые прямо заданы конструктором и должны быть воспроизведены. Ко второй — неясности, требующие подтверждения: способ установки, состояние сопрягаемых деталей, актуальность чертежа. Такой порядок сокращает переписку и позволяет обсуждать не абстрактную втулку, а конкретную деталь с определённым местом в сборке.

Материал и соответствие документации

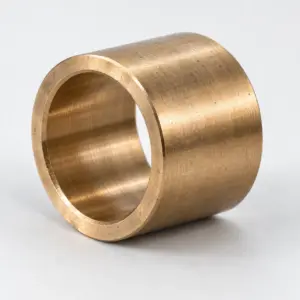

Втулки из представленного предложения изготовлены из бронзы БрАЖМц10-3-1.5. Изделия соответствуют ГОСТ 18175-78. Эти сведения нужно сопоставить с обозначением материала и требованиями в чертеже, а не воспринимать как разрешение на замену любой ранее установленной втулки. Для разных узлов могут быть предусмотрены разные материалы, и внешнее сходство деталей ничего не говорит об их взаимозаменяемости.

Если в документации указана другая бронза, сначала уточните, допускается ли изменение материала. Решение о замене связано с условиями работы узла и ответственностью конструктора либо другой уполномоченной стороны. Не стоит подбирать сплав только по привычному названию, цвету старой детали или предположению о том, что одна бронза универсально подходит вместо другой. Материал — самостоятельная строка требований, которую фиксируют до изготовления.

При обсуждении заявки полезно отправить не только обозначение сплава, но и фрагмент чертежа, где оно приведено. Это исключает ошибки переписывания и помогает отделить требования к материалу от требований к геометрии. Если чертёж старый или на нём есть исправления, уточните, какая редакция действует. В случае противоречий между заявкой и чертежом попросите подтвердить правильный вариант письменно. Такое согласование важнее предположений о том, какая запись выглядит более привычной.

Отдельно проверьте, действительно ли требуется втулка, а не иная деталь опоры. В зависимости от конструкции узла для поиска может быть полезен раздел Вкладыши бронзовые для оборудования. Сведения о других бронзах рассматриваются в материале Оловянная бронза и её обозначения; использовать его как основание для замены сплава без проверки чертежа нельзя.

Внутренний и наружный диаметры

У втулки как минимум два размера, которые легко перепутать в устной заявке: диаметр отверстия и наружный диаметр. Первый связан с сопрягаемой подвижной деталью, второй — с посадочным местом в корпусе. Если написать только «нужна втулка такого диаметра», поставщик не сможет однозначно определить, о какой поверхности идёт речь. В запросе называйте размеры так же, как они обозначены на чертеже, и прикладывайте сам документ.

В каталоге доступны диаметры от 100 до 900 мм и представлены 40 типоразмеров. Эти данные помогают определить, стоит ли искать подходящую позицию среди представленных изделий. При этом диапазон и количество типоразмеров не подтверждают автоматически наличие втулки с любой заданной комбинацией внутреннего диаметра, наружного диаметра и длины. Совпадение одного параметра — только начало проверки, а не готовый выбор.

При ремонте дополнительно осмотрите сопрягаемые детали и сопоставьте их с документацией на узел. Если корпус или вал изменились из-за износа либо предыдущего ремонта, простое копирование размера снятой втулки может повторить существующую проблему. Поставщику следует сообщить, какие значения взяты с действующего чертежа, а какие получены измерением деталей. Это позволит не смешивать проектные требования с фактическим состоянием оборудования.

Не переносите размер из каталожного названия прямо в заказ, пока не проверили, к какой поверхности он относится. Для согласования удобно перечислить размеры словами: «внутренний диаметр», «наружный диаметр», «длина». Если необходимы допуски, посадки или дополнительные указания, их берут из утверждённого чертежа. Назначать эти требования наугад по одному номинальному диаметру нельзя.

Длина и исполнение по чертежу

После диаметров проверьте длину втулки и форму её торцов. В сборке эти параметры определяют, где окажутся рабочая поверхность и края детали после установки. Две втулки с одинаковыми диаметрами могут различаться по длине и конструктивным элементам, поэтому не считайте их одинаковыми позициями. Для заказа нужен полный чертёж, а не отдельная строка с диаметрами.

Обратите внимание на все элементы, которые показаны конструктором: особенности отверстия, наружной поверхности, торцов и мест сопряжения. Здесь важен принцип точного воспроизведения документации. Если на предоставленном чертеже предусмотрена конструктивная особенность, её следует обсудить при заказе. Если её нет, нельзя считать её обязательной только потому, что она встречалась на ранее установленной детали. При сомнениях запросите уточнение у стороны, ответственной за конструкцию узла.

Втулки изготавливаются по чертежу. Это позволяет передать поставщику требования к конкретной детали, но не отменяет необходимость проверить полноту самого чертежа. Убедитесь, что документ относится к нужному узлу, содержит читаемые обозначения и не противоречит сопроводительной заявке. Если приложено несколько файлов, укажите, какой из них является основанием для изготовления. Если в чертеже есть изменения, отметьте действующую редакцию и не отправляйте старый вариант без пояснения.

При повторном заказе полезно сверить новый запрос с документом, по которому изготавливалась предыдущая партия. Но прежняя поставка сама по себе не доказывает, что требования не изменились: оборудование могло пройти ремонт или модернизацию. Подтверждение актуального исполнения до запуска заказа обычно проще, чем выяснение причины несовпадения после получения готовой детали.

Согласовать исполнение втулки

Что можно проверить по представленным данным

Ниже сведены характеристики, прямо указанные для бронзовых втулок. Таблица помогает быстро сопоставить общие сведения о предложении с вашей заявкой. Она не заменяет чертёж конкретной позиции: размеры отдельной детали и её исполнение должны подтверждаться отдельно.

Эти сведения отвечают на вопрос, с чего начать подбор, но не определяют размеры вашего узла. Например, наличие диаметра в заявленном диапазоне не сообщает, какой внутренний диаметр должен быть у детали при конкретном наружном диаметре. Количество типоразмеров также не означает, что любая длина представлена готовой позицией. Поэтому таблицу используйте как фильтр для первичной проверки, а не как основание для окончательного заказа.

Если материал и общие параметры подходят, следующий шаг — передать чертёж и уточнить изготовление требуемого исполнения. Если в исходной документации указан иной материал, сначала согласуйте возможную замену. Для сравнения направлений поиска можно посмотреть раздел Втулки чугунные, однако выбор между материалами нельзя делать по одному названию раздела: решающими остаются требования к конкретному узлу.

Пример проверки заявки без подмены чертежа расчётом

Предположим, ремонтной службе нужна бронзовая втулка, а в первоначальной заявке записано только название детали и один диаметр. По такой записи невозможно подтвердить изделие: неясно, относится размер к отверстию или к наружной поверхности, отсутствует длина и неизвестно исполнение торцов. Правильное действие — запросить чертёж и проверить связь детали со сборочным узлом. Подставлять предполагаемые размеры по фотографии или по внешнему виду снятой втулки не следует.

После получения чертежа разнесите данные по отдельным строкам. Запишите материал ровно в том виде, в котором он утверждён. Отдельно отметьте внутренний и наружный диаметры, длину, особенности исполнения и обозначение актуального документа. Затем сравните материал с предложением: для описываемых изделий это БрАЖМц10-3-1.5. Проверьте, относится ли требуемый диаметр к заявленному диапазону от 100 до 900 мм. Если сведения совпадают, можно переходить к согласованию конкретной детали; если нет — требуется уточнение, а не автоматическая замена.

Далее выполните проверку на противоречия. Размер в письме должен совпадать с размером на приложенном чертеже. Указание «изготовить как старую» не должно менять действующие требования документации без подтверждения. Если после измерения снятой втулки получено значение, отличающееся от чертежа, запишите оба источника данных и передайте вопрос ответственному за узел. Разница может требовать оценки состояния сопрягаемых деталей; сама по себе она не указывает, какой размер заказывать.

В этом примере не нужен выдуманный числовой расчёт. Для принятия решения важнее установить, какие исходные значения утверждены и кто вправе их изменить. Если дополнительно требуется оценить массу детали для планирования поставки, порядок работы описан в статье Расчет веса втулки бронзовой: формула и пример. Расчёт массы выполняют по размерам конкретного изделия; он не помогает выбрать посадку и не заменяет проверку материала.

Как подготовить запрос на изготовление

К запросу приложите читаемый чертёж детали и, если он помогает понять место установки, сборочный чертёж узла. В тексте письма кратко укажите назначение детали, требуемое количество, обозначение действующей документации и вопросы, которые нужно согласовать. Эти сведения помогают организовать проверку заявки, но технические требования должны оставаться привязанными к утверждённому чертежу. Если запрашивается повторная поставка, укажите, нужно ли полностью воспроизвести прежнее исполнение и подтверждены ли прежние документы.

Перед отправкой проверьте файл: видны ли размерные линии, обозначение материала и все примечания; нет ли обрезанных фрагментов или нечитаемых исправлений. Если чертёж передаётся в нескольких версиях, явно обозначьте актуальную. При расхождении между электронным письмом и приложением попросите зафиксировать верные сведения до изготовления. Так обе стороны будут работать с одинаковым набором требований.

Не объединяйте в одну позицию втулки, которые различаются хотя бы одним требованием чертежа. Отдельно согласуйте детали для разных мест установки, даже если у них совпадает внешний размер. Это особенно важно при ремонте нескольких узлов: одинаковое бытовое название не подтверждает одинаковую геометрию. Для каждой позиции нужен свой понятный комплект исходных данных.

После согласования сохраните подтверждённую редакцию чертежа вместе с перепиской по заказу. При приёмке сравнивайте поставленную деталь именно с этой редакцией, а не с предварительным эскизом или устной договорённостью. Если при осмотре возникло сомнение в материале, размерах либо исполнении, зафиксируйте его до установки. Такой порядок позволяет отделить вопрос о соответствии поставки от возможных изменений состояния самого узла.

Частые вопросы

Как выбрать втулку скольжения по чертежу?

Начните с обозначения материала, затем проверьте внутренний и наружный диаметры, длину и особенности исполнения. Сопоставьте чертёж детали со сборкой: так проще увидеть, какую поверхность устанавливают в корпус, а какая сопрягается с подвижной деталью. Если документация неполная, запросите уточнение до оформления заказа, а не восполняйте пробелы по аналогии.

Как правильно определить диаметр втулки?

Уточните, какой диаметр имеется в виду: отверстия или наружной поверхности. Для подбора нужны оба значения из чертежа конкретного узла. Измерение старой детали может служить дополнительной информацией о её состоянии, но не должно без проверки заменять утверждённые размеры. При расхождении измерений и чертежа вопрос передают ответственному за оборудование.

Как выбрать материал втулки для узла?

Сначала найдите требование к материалу в действующей документации. Представленные бронзовые втулки изготовлены из БрАЖМц10-3-1.5; если в чертеже указано иное, согласуйте возможность замены до заказа. Сходство формы, назначения или названия деталей не подтверждает, что материалы взаимозаменяемы в вашем узле.

Как заказать бронзовую втулку нестандартного исполнения?

Передайте чертёж с размерами и всеми предусмотренными особенностями детали. Втулки изготавливаются по чертежу, поэтому конкретное исполнение следует обсуждать по этому документу. Укажите, какая его редакция действует, и отдельно перечислите неясности, требующие ответа до подтверждения заявки.

Как проверить втулку перед установкой?

Сопоставьте полученное изделие с согласованным чертежом: проверьте материал, размеры и видимые конструктивные особенности. Убедитесь, что для сравнения взята действующая редакция документа. Если обнаружено расхождение, не пытайтесь компенсировать его при сборке без решения ответственного специалиста.

Итоговый порядок выбора

Надёжная последовательность проста: установить место втулки в узле, получить актуальный чертёж, проверить материал, разделить внутренний и наружный диаметры, уточнить длину и исполнение, затем согласовать изготовление. Каталожные сведения позволяют начать поиск, но не заменяют требований к конкретной детали. Если исходных данных недостаточно, правильнее остановить подбор и запросить уточнение, чем заказывать втулку по предположению.
