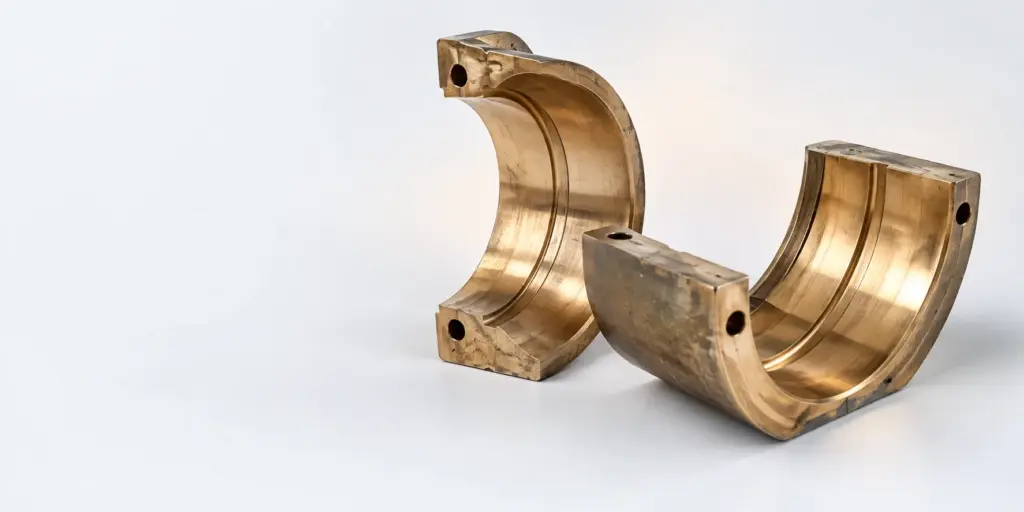

Что значит вкладыши: виды и применение бронзовых деталей

На вопрос «что значит вкладыши» ответ такой: это детали, которые устанавливают в узел для образования рабочей опорной поверхности между сопряжёнными частями. Вкладыш подбирают под конкретное посадочное место; одно название детали не определяет ни её размеры, ни материал, ни применимость к машине.

Отправить запрос на вкладыши

Что называют вкладышем в оборудовании

В технической документации слово «вкладыш» обозначает деталь, которая работает внутри более крупного узла. Её устанавливают в предусмотренное конструкцией место, где она образует поверхность контакта с другой деталью. Поэтому при заказе недостаточно сообщить, что нужен бронзовый вкладыш. Требуется понять, в каком узле он стоит, с какой машиной связан и какое исполнение предусмотрено чертежом.

Название описывает назначение и положение детали, но не задаёт универсальную геометрию. Вкладыши разных машин могут отличаться по форме, размерам, расположению отверстий и другим конструктивным признакам. Даже сходные на вид изделия нельзя считать взаимозаменяемыми без проверки документации. Для снабжения это практический вопрос: ошибка обнаружится не в названии позиции, а при попытке установить полученную деталь в оборудование.

В каталоге представлены бронзовые вкладыши и полувкладыши для экскаваторов ЭКГ и ЭШ. Смотреть такие позиции удобно в разделе Вкладыши бронзовые для оборудования. Каталог помогает определить направление поиска, но окончательную применимость следует сверять с обозначением узла и техническими данными конкретной машины.

Вкладыш, полувкладыш и втулка

Вкладыш и втулку легко перепутать, если ориентироваться только на материал. Обе детали могут быть бронзовыми и находиться в узлах оборудования, однако это не делает их одинаковыми заказными позициями. Втулку обычно описывают как самостоятельную деталь с отверстием и наружной посадочной поверхностью. Вкладыш рассматривают прежде всего как элемент опоры, который устанавливают в предусмотренное для него место. При этом фактическую форму всегда определяет конструкция узла, а не общее определение из справочника.

Полувкладыш — часть составного вкладыша. Такое название важно для комплектации заказа: поставка одной части и поставка полного комплекта решают разные задачи. Если в заявке написано только «вкладыш», поставщику может быть неясно, нужна отдельная половина или все части, предусмотренные для одной опоры. Этот момент лучше уточнить по чертежу и указать в запросе прямо.

Отличие особенно заметно при сравнении разделов каталога. Для бронзовых втулок предусмотрен отдельный раздел Втулки бронзовые. Наличие двух разделов помогает начать поиск, но не заменяет проверку обозначения детали. Если на старом изделии нет читаемой маркировки, полезнее искать его по документации машины, чем выбирать позицию по внешнему сходству на фотографии.

Где применяются бронзовые детали

В представленных позициях бронзовые вкладыши и полувкладыши относятся, в частности, к экскаваторам ЭКГ и ЭШ. Для ЭКГ-10 и ЭШ-10/70 указаны вкладыши, которые изготавливаются центробежным литьём из БрА9Ж3Л по ГОСТ 493-79. Эти сведения относятся именно к названным позициям: переносить указанную марку бронзы или способ изготовления на любой вкладыш для экскаватора нельзя.

Другая группа изделий — моторно-осевые подшипники для ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80. Для них в исходных данных указана бронза по ГОСТ 613-79. Конкретная марка бронзы в этих данных не названа, поэтому при подготовке заявки её не следует дописывать по предположению. Если материал должен быть указан точнее, основанием для уточнения служит документация на требуемую деталь.

С дробилками связан другой пример применения бронзы: в каталоге представлены втулки эксцентрика для конусных дробилок из БрО5Ц5С5 по ГОСТ 613-79. Их нельзя без оговорки называть вкладышами только потому, что они изготовлены из бронзы и работают в оборудовании. В запросе на запчасть для дробилки следует использовать наименование из документации — «втулка эксцентрика» — и отдельно проверять её исполнение.

Таблица показывает границы известных сведений. В ней нет универсального соответствия между типом оборудования и любой бронзовой деталью. Сначала определяют требуемую позицию и её применимость, затем сверяют материал и исполнение. Особенно важно не смешивать данные по вкладышам экскаваторов с данными по втулкам дробилок: это разные изделия, хотя обе группы относятся к бронзовым деталям для техники.

Почему одного названия недостаточно для заказа

Фраза «нужны вкладыши для экскаватора» обозначает направление поиска, но не готовую спецификацию. Она не отвечает на вопросы о модели машины, месте установки, требуемом количестве частей и размерах. Даже указание модели не всегда закрывает вопрос исполнения: необходима связь с конкретным узлом и документом, по которому можно проверить деталь. Для закупки полезно отделять сведения, которые уже подтверждены, от тех, которые ещё предстоит выяснить.

Один источник данных — чертёж детали или узла. Другой — обозначение из эксплуатационной либо ремонтной документации. Если сохранился демонтированный образец, он помогает уточнить форму и расположение конструктивных элементов, но сам по себе не объясняет, какие отклонения допустимы и соответствует ли его состояние исходному исполнению. Изношенную деталь не стоит считать надёжным эталоном размеров без сопоставления с документацией.

При описании потребности различайте материал, способ изготовления и применяемость. БрА9Ж3Л по ГОСТ 493-79 и центробежное литьё указаны для вкладышей ЭКГ-10 и ЭШ-10/70. Для моторно-осевых подшипников назван другой стандарт на бронзу, но не конкретная марка. Для втулок эксцентрика конусных дробилок указана БрО5Ц5С5 по ГОСТ 613-79. Объединять эти сведения в одну строку заявки на «бронзовые вкладыши» неправильно.

Как выбрать вкладыш для конкретного узла

Начинайте с машины и места установки. Запишите модель оборудования так, как она указана в документации, затем установите наименование узла и обозначение требуемой детали. Для экскаватора важно не ограничиваться серией ЭКГ или ЭШ, если известна более точная модель. Для локомотивного оборудования следует сохранять обозначение той машины, для которой подбирают моторно-осевой подшипник. Такая последовательность сокращает риск найти внешне похожее, но неподходящее изделие.

Затем проверьте конструкцию. Уточните, требуется вкладыш или полувкладыш, сколько частей входит в потребность и как они обозначены в документации. Если изделие заказывают взамен снятого, сопоставьте образец с чертежом. Осмотрите доступные особенности формы и посадочных поверхностей, но не делайте вывод о размере новой детали по изношенной рабочей поверхности. Когда чертежа нет, прямо укажите это в запросе и перечислите данные, которыми располагаете.

Отдельно сверяйте материал. Не выбирайте марку бронзы только по типу машины или по сходству названия позиции в каталоге. Данные о БрА9Ж3Л относятся к указанным вкладышам для ЭКГ-10 и ЭШ-10/70; данные о БрО5Ц5С5 — к указанным втулкам эксцентрика конусных дробилок. Если документы на ваш узел содержат собственные требования, именно их нужно передать поставщику для проверки. Недостающие сведения лучше запросить, чем заменить предположением.

Порядок проверки размеров разобран в статье Диаметр вкладыша: подбор бронзовой детали. Если задача связана с подбором запчасти под конкретную машину, также пригодится материал Как правильно вкладыш выбрать для экскаватора и дробилки. Статьи помогают составить перечень вопросов, но основанием для заказа остаются данные на требуемую деталь.

Уточнить исполнение детали

Примеры оформления запроса

Допустим, в ремонте находится ЭКГ-10 и требуется вкладыш. В запросе укажите модель, узел установки и обозначение по документации, приложите чертёж при его наличии. Затем уточните, нужен целый вкладыш или отдельный полувкладыш, и зафиксируйте количество требуемых деталей. Сведения о БрА9Ж3Л по ГОСТ 493-79 и центробежном литье можно использовать при сверке позиции, но они не заменяют проверку её геометрии и применимости.

Во втором случае заказчик сообщает: «Нужна бронзовая деталь для конусной дробилки». По такой формулировке нельзя решить, идёт ли речь о втулке эксцентрика или о другом изделии. Если документация указывает втулку эксцентрика, именно это наименование следует внести в заявку. Для представленных в каталоге втулок этого назначения указана БрО5Ц5С5 по ГОСТ 613-79. Остальные параметры необходимо брать из данных на конкретную позицию, а не из общей таблицы материалов.

Третий пример — моторно-осевой подшипник для 2ТЭ116. Из имеющихся сведений можно указать тип детали, модель машины и то, что изделие выполнено из бронзы по ГОСТ 613-79. Нельзя самостоятельно добавить в заявку конкретную марку бронзы: в приведённых данных её нет. Если отделу закупок требуется полная материальная спецификация, её следует уточнить по документам на подшипник до согласования поставки.

Четвёртая ситуация возникает, когда на складе лежит демонтированный полувкладыш без документов. Для запроса полезно сообщить, с какой машины и из какого узла он снят, предоставить доступные обозначения и приложить сведения о требуемом комплекте. Измерения образца могут помочь начать обсуждение, однако при заметном износе они не подтверждают исходный размер. В таком случае поставщику важно знать не только полученные значения, но и степень уверенности в их происхождении.

Проверка заявки перед отправкой

Хорошая заявка позволяет сопоставить потребность с конкретной позицией, а не просто найти товар с похожим названием. Перед отправкой проверьте, указаны ли модель машины, узел, обозначение детали и нужное исполнение. Добавьте чертёж либо ссылку на документацию, если они доступны. Если требуется замена нескольких частей одной опоры, пропишите состав потребности без неоднозначного слова «комплект», смысл которого стороны могут понять по-разному.

В заявке стоит разделить подтверждённые параметры и данные для уточнения. Например, модель оборудования может быть известна точно, а обозначение снятого изделия — не читаться. Укажите это прямо. Не подменяйте неизвестный размер приблизительным значением без пояснения и не переносите материал с соседней позиции. Такая аккуратность помогает сначала согласовать предмет поставки и только после этого обсуждать остальные условия.

При поиске альтернативы важно сохранять различие между типами деталей. Если документация требует бронзовый вкладыш, наличие других изделий для оборудования не означает их пригодности. В каталоге также есть раздел Втулки чугунные, но сам факт существования такого раздела не даёт оснований заменять бронзу чугуном или вкладыш втулкой. Любую замену материала либо конструкции нужно рассматривать по требованиям конкретного узла.

Частые вопросы

Что называют вкладышем в технике?

Так называют деталь, устанавливаемую в узел для образования рабочей опорной поверхности. Её точная форма и исполнение зависят от оборудования, поэтому название не заменяет чертёж.

Чем вкладыш отличается от втулки?

Втулку обычно описывают как самостоятельную деталь с отверстием, а вкладыш — как элемент, устанавливаемый в посадочное место опоры. При заказе определяющим остаётся наименование и исполнение в документации на узел.

Что такое полувкладыш?

Это часть составного вкладыша. Если нужна замена, уточните, требуется одна часть или все части, предусмотренные для опоры.

Где применяются бронзовые вкладыши?

В каталоге представлены вкладыши и полувкладыши для экскаваторов ЭКГ и ЭШ. Также среди указанных изделий есть бронзовые моторно-осевые подшипники для ТЭ-3, ТЭ-10, 2ТЭ116 и ВЛ-80.

Как выбрать вкладыш для оборудования?

Сверьте модель машины, узел, обозначение детали, исполнение, размеры и требования к материалу. Если части данных нет, обозначьте пробелы в запросе и уточните их до заказа.

Итог для снабжения

Вкладыш — не универсальная бронзовая заготовка, а деталь определённого узла. Для подбора нужно последовательно установить оборудование, наименование позиции, её исполнение и требования документации. Имеющиеся сведения о материале и стандарте используйте только для тех изделий, к которым они относятся. Это позволяет отличить вкладыш от полувкладыша и втулки, а также сформулировать запрос без неподтверждённых параметров.
