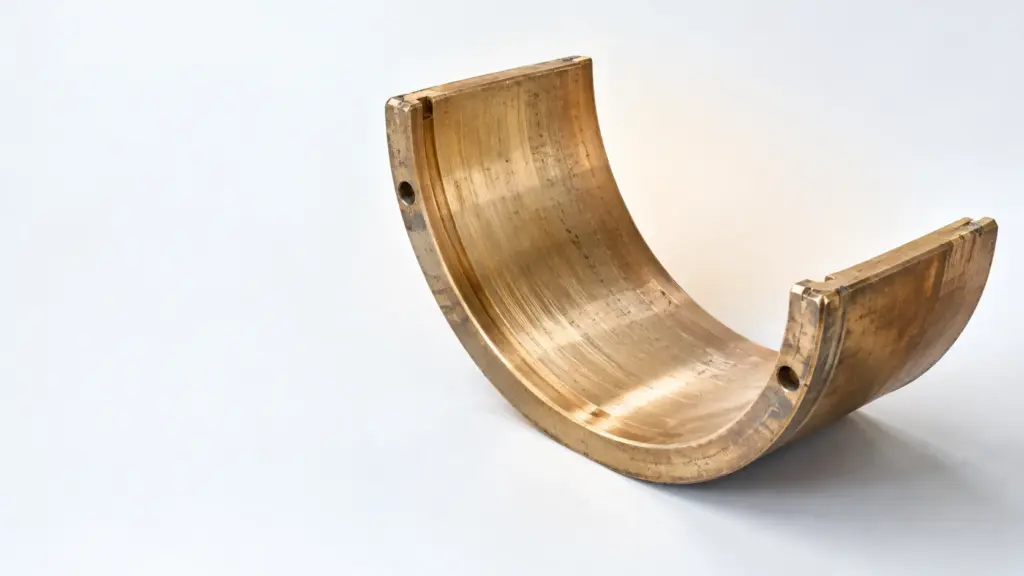

Как снять вкладыш с промышленного оборудования

Как снять вкладыш: остановите и обезопасьте оборудование, разгрузите узел, откройте доступ к детали и освободите предусмотренные конструкцией крепления. Затем извлеките вкладыш без перекоса и проверьте посадочное место, прежде чем подбирать замену.

Уточнить наличие вкладыша

Подготовка оборудования и рабочего места

Демонтаж начинают не с инструмента, а с определения границ ремонтируемого узла. Установите, где находится вкладыш, какие детали закрывают к нему доступ и что удерживает его в рабочем положении. Ориентируйтесь на эксплуатационную и ремонтную документацию именно этого оборудования: одинаковое название детали не означает одинаковую схему разборки. В одном узле вкладыш расположен в разъёмном корпусе, в другом доступ к нему появляется только после снятия соседних элементов.

Оборудование должно быть остановлено и защищено от случайного пуска. Перед вскрытием узла исключите действие привода, остаточного давления и других источников энергии, которые относятся к данной машине. Подвижные и тяжёлые части зафиксируйте так, чтобы они не сместились после снятия крышки или опоры. Если для освобождения вкладыша требуется поднять вал либо разгрузить сопряжённый элемент, порядок поддержки и перемещения берите из документации на оборудование. Вкладыш не должен удерживать вес узла в момент извлечения.

Подготовьте чистое место для снятых деталей. Отдельно складывайте крепёж, прокладки и элементы фиксации, сохраняя сведения об их исходном расположении. До разборки полезно зафиксировать положение крышек и доступные следы износа: после очистки часть признаков станет менее заметной. Рабочую зону очистите от загрязнений, которые могут попасть на открытые поверхности подшипника. Такая подготовка помогает не только снять деталь, но и установить причину её замены.

Определение конструкции и способа фиксации

Перед приложением усилия выясните, что именно установлено в корпусе: цельный вкладыш, полувкладыш или другая сменная деталь узла. Осмотрите доступные торцы, стык корпуса и места крепления. Проверьте, не удерживают ли деталь крышка, упор, штифт либо иной конструктивный элемент. Это перечень возможных способов фиксации, а не указание, что они обязательно присутствуют на конкретной машине. Если схема неочевидна, продолжать разборку без документации рискованно.

Отметьте положение детали относительно корпуса и сопряжённой поверхности. Особенно важно не смешать детали разъёмного узла при последующем осмотре: следы работы на каждом полувкладыше помогают оценить характер нагрузки. Если узел смазывается через отверстия или каналы, зафиксируйте их расположение до извлечения. При монтаже замены доступ смазки должен соответствовать конструкции оборудования, а не только видимому совпадению наружных размеров.

Не принимайте любое сопротивление за плотную посадку. Его причиной могут быть оставшийся крепёж, перекос, загрязнение или повреждение посадочного места. Попытка выбить деталь до выяснения причины способна повредить корпус. Сначала освободите все предусмотренные соединения и убедитесь, что сопряжённые части действительно разгружены.

Снятие крышки и освобождение узла

Разбирайте узел в последовательности, указанной для оборудования. Снимайте ограждения и крышки только после выполнения мер безопасности. При разъёмном корпусе удерживайте снимаемую часть, чтобы после освобождения крепежа она не опустилась на вкладыш или вал. Если детали тяжёлые, применяйте подходящие средства поддержки и перемещения; не рассчитывайте, что остаточное сцепление поверхностей удержит их на месте.

Крепёж и прилегающие элементы осматривайте по мере снятия. Следы смещения, ослабления или повреждения соединений могут объяснить неравномерный износ вкладыша. Сохраните прокладки и регулировочные элементы для оценки их состояния и исходного расположения. Не заменяйте их расположение предположением: изменение сборки может повлиять на положение сопрягаемых частей.

После открытия узла проверьте, свободна ли деталь для извлечения. Оцените, можно ли направить усилие вдоль предусмотренного пути снятия, не опираясь инструментом на рабочую поверхность вала и кромки посадочного места. Если доступ ограничен, сначала освободите его согласно схеме разборки. Попытка вытянуть вкладыш через недостаточный зазор обычно приводит к перекосу и усложняет дальнейшую работу.

Извлечение бронзового вкладыша

Вынимайте вкладыш управляемым движением, поддерживая его так, чтобы он не упал и не задел сопряжённые поверхности. Для разъёмного узла сначала освобождают доступную часть в порядке, предусмотренном конструкцией, затем переходят ко второй. Если деталь выходит с заметным сопротивлением, остановитесь и ещё раз проверьте фиксацию и направление движения. Усилие должно приходиться на поверхности, допускающие контакт с инструментом; рабочую поверхность вкладыша и посадочное место не используйте как случайную точку опоры.

Не поддевайте вкладыш острым инструментом между ним и корпусом без понимания устройства посадки. След от такого воздействия может остаться именно там, где требуется точное прилегание новой детали. По той же причине не следует наносить удары по кромке корпуса, пытаясь ускорить демонтаж. Если предусмотренный документацией способ извлечения требует оснастки, подбирайте её под конструкцию узла, а не по одному лишь наружному виду детали.

Снятый вкладыш сразу осмотрите и сохраните до завершения дефектации. Отметьте направление установки, состояние торцов, рабочей и наружной поверхностей. Характер контакта может показать, был ли износ равномерным или сопровождался смещением и нарушением смазки. Без сопоставления с состоянием вала и корпуса вывод о причине отказа будет неполным.

Если нужна замена для экскаваторного узла, исходной точкой поиска служит раздел Вкладыши бронзовые для оборудования. Наличие позиции в каталоге не заменяет проверку её применимости к конкретному месту установки.

Действия при заедании и повреждениях

Если вкладыш не сдвигается, не наращивайте усилие до выяснения причины. Повторно осмотрите стык корпуса, крепёж и возможные упоры. Проверьте, не осталась ли на детали нагрузка от сопряжённого узла. Затем оцените, не перекосилась ли она при первой попытке извлечения. Даже небольшое смещение может увеличить сопротивление и создать впечатление, что вкладыш дополнительно закреплён.

Следы коррозии, загрязнения, задиров или деформации фиксируйте до очистки. Они важны для выбора дальнейшего способа разборки и оценки состояния корпуса. Не применяйте нагрев, охлаждение или ударные методы по общему совету без проверки их допустимости для конкретного оборудования: рядом могут находиться детали и материалы с собственными ограничениями. Если безопасный способ освобождения неясен, работу следует остановить и обратиться к ремонтной документации либо специалисту по этому узлу.

Особого внимания требует ситуация, когда часть вкладыша вышла, а другая остаётся зажатой. Возвращать деталь назад или тянуть её дальше без оценки перекоса нельзя: оба действия способны повредить сопряжённые поверхности. Сначала восстановите надёжную поддержку деталей, обеспечьте обзор и выясните, что мешает движению.

Проверка посадочного места после демонтажа

После снятия детали очистите посадочное место способом, который не повреждает его поверхность. Удалите остатки смазки и загрязнения, затем осмотрите корпус при хорошем освещении. Ищите задиры, вмятины, следы проворачивания вкладыша, повреждения кромок и участки неравномерного контакта. Проверьте доступные поверхности разъёма и места фиксации. Если на них есть дефекты, простой установкой нового вкладыша проблема может не решиться.

Отдельно осмотрите сопряжённую поверхность вала или другой детали, с которой работал вкладыш. Износ только одной стороны, следы перегрева или повреждение смазочных путей требуют выяснения причины. Не ограничивайтесь сравнением снятой детали с новой: исправность посадки зависит от всего узла. Состояние корпуса, сопряжённой поверхности и подвод смазки оценивают совместно.

Для проверки размеров и допустимости дальнейшей сборки используйте документацию на оборудование и подходящий измерительный инструмент. Универсального допуска для всех промышленных вкладышей здесь нет. Если обнаружены повреждения посадочного места или сомнения в его геометрии, перед заказом замены определите объём ремонта. Иначе исправная новая деталь может работать в том же повреждённом узле.

Как выбрать вкладыш для замены

Начните с идентификации оборудования и места установки. Уточните обозначение узла по документации, исполнение снятой детали и конструкцию корпуса. Сравнивать следует не только общую форму, но и поверхности сопряжения, расположение отверстий, пазов и элементов фиксации, если они предусмотрены. Изношенный образец полезен для сверки конструкции, однако его фактические размеры могут уже не соответствовать исходным. Поэтому окончательное решение нельзя строить только на измерении старого вкладыша.

В каталоге представлены вкладыши и полувкладыши для ЭКГ-5, ЭКГ-8И, ЭКГ-10, ЭКГ-12.5 и ЭКГ-5А. Вкладыши для экскаваторов выполнены из бронзы БрА9Ж3Л по ГОСТ 493-79. Также представлены моторно-осевые подшипники для ЭКГ, ТЭ и 2ТЭ116, изготовленные центробежным литьём по ГОСТ 613-79. Эти сведения помогают определить нужное направление поиска, но применимость конкретной позиции подтверждают по документации и параметрам узла.

В списке каталога 36 позиций вкладышей, полувкладышей, втулок и венцов. При обращении за подбором передайте обозначение машины и узла, сведения со снятой детали, а также результаты осмотра посадочного места. Если искомая сменная деталь оказалась втулкой, посмотрите раздел Втулки бронзовые и материал Какой размер втулки нужен: подбор бронзовой втулки. Вкладыш и втулку не следует считать взаимозаменяемыми только потому, что обе детали работают в узле скольжения.

Запросить подбор замены

Подготовка к установке новой детали

Перед сборкой подтвердите, что причина снятия старого вкладыша выявлена. Если остались повреждения корпуса, проблемы с сопряжённой поверхностью или подводом смазки, установку откладывают до решения этих вопросов. Новую деталь осматривают до монтажа: проверяют целостность поверхностей и соответствие конструкции узла. Контактные поверхности должны быть подготовлены согласно ремонтной документации, а посторонние частицы удалены.

Сопоставьте положение новой детали с исходным расположением снятой. Проверьте совпадение предусмотренных конструкцией отверстий и элементов фиксации. Не изменяйте вкладыш подручной обработкой, чтобы он вошёл в корпус: выявленное несоответствие требует проверки подбора и состояния посадочного места. После установки необходимо убедиться, что деталь заняла предусмотренное положение и что при сборке не нарушены доступные пути смазки.

Если при разборке выяснилось, что обслуживаемый элемент относится к втулкам скольжения, порядок монтажа будет иным. Его рассматривает статья Установка втулки скольжения: запрессовка и контроль. Не переносите приёмы запрессовки втулки на вкладыш без подтверждения конструкцией узла.

Ошибки при демонтаже

Наиболее опасная ошибка — начинать извлечение, пока деталь остаётся нагруженной. В таком положении она может внезапно сместиться при освобождении крепежа, а сопряжённые части — повредиться. Другая ошибка — не заметить скрытый элемент фиксации и компенсировать сопротивление ударом. Перед увеличением усилия возвращайтесь к осмотру конструкции, а не к подбору более тяжёлого инструмента.

Нельзя использовать рабочую поверхность вала или край посадочного места как опору для рычага. Повреждение этих поверхностей осложнит установку замены и может повлиять на её работу. Не стоит также выбрасывать снятый вкладыш сразу после демонтажа: по следам на нём можно сопоставить характер износа с состоянием корпуса и сопряжённой детали.

Наконец, не заказывайте замену исключительно по внешнему сходству. Для выбора нужны данные по оборудованию и узлу, а при обнаружении повреждений — результаты проверки посадочного места. Так демонтаж становится частью диагностики, а не отдельной операцией по извлечению старой детали.

Частые вопросы

Как снять бронзовый вкладыш без повреждения посадочного места?

Сначала разгрузите узел и установите способ фиксации по его конструкции. При извлечении поддерживайте деталь, избегайте перекоса и не опирайтесь инструментом на посадочное место. Если движение блокируется, выясните причину сопротивления до приложения дополнительного усилия.

Как снять полувкладыш из корпуса подшипника?

Подготовьте оборудование к безопасной разборке, затем снимите предусмотренные крепления и откройте разъёмный корпус. Удерживайте полувкладыш при освобождении и извлекайте его по доступному пути без контакта инструмента с рабочими поверхностями. Точную последовательность определяет конструкция подшипникового узла.

Что делать, если вкладыш не выходит?

Остановите извлечение и повторно проверьте крепёж, упоры, нагрузку на узел и возможный перекос. Осмотрите доступные поверхности на загрязнение и повреждения. Не применяйте удар или нагрев без подтверждения допустимого способа разборки для данного оборудования.

Как проверить посадочное место после снятия вкладыша?

Очистите его без повреждения поверхности и осмотрите на задиры, вмятины, следы проворачивания и нарушение фиксации. Затем проверьте сопряжённую деталь и доступные пути смазки. Размеры и допустимость дальнейшей сборки оценивайте по документации на узел.

Можно ли установить снятый вкладыш повторно?

Это зависит от состояния вкладыша и требований к конкретному оборудованию. До принятия решения оцените рабочую и наружную поверхности, посадочное место и причину первоначального снятия. При повреждениях или неясном состоянии узла повторную установку нельзя считать проверенным решением.

Для запроса замены подготовьте сведения об оборудовании, обозначение узла и результаты осмотра снятой детали и корпуса. Это позволит уточнить применимость позиции до сборки.

Уточнить подходящую позицию
