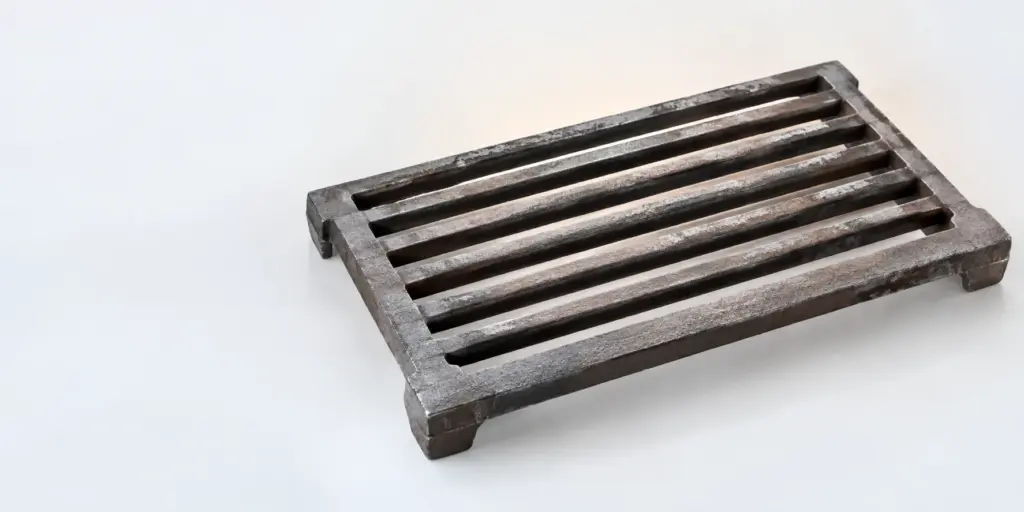

Как правильно ставить колосник в котле: инструкция

Ответ на вопрос, как правильно ставить колосник, начинается с подготовки остывшего котла: очистите и осмотрите опоры, затем уложите предназначенную для этой топки деталь без перекоса. Перед эксплуатацией проверьте устойчивость посадки и зазоры по документации оборудования, не зажимая колосник между соседними элементами.

Уточнить наличие колосника

Что проверить до начала работ

Установку начинают не с укладки детали, а с определения её места в конструкции котла. Колосник работает вместе с опорными элементами, соседними решётками и другими деталями топки. Если заменить его изделием, которое похоже только внешне, можно получить перекос или неправильную посадку. Поэтому сначала найдите документацию на котёл и уточните, какой элемент установлен в нужном участке, как он опирается и с какими деталями сопрягается. При отсутствии схемы не считайте прежнее положение изношенного колосника достаточным образцом: повреждённая деталь могла уже лежать неправильно.

Работайте только с остывшим оборудованием, подготовленным к обслуживанию по установленному на объекте порядку. Дождитесь безопасного состояния топки и обеспечьте доступ к месту установки. Не пытайтесь поправить решётку через слой топлива или золы: так невозможно оценить опорные поверхности и положение краёв. Если демонтаж или доступ требуют разборки других узлов, выполняйте её по инструкции к котлу. Порядок отключения, разборки и допуска персонала зависит от оборудования и условий эксплуатации; универсальная схема здесь не заменяет местный регламент.

Перед закупкой и монтажом сопоставьте обозначение котла, место установки и саму деталь. В каталоге представлены чугунные колосники для НР-18, Универсал-6, ДЕ-25, КВ-ТС-20, ДКВР и КЕ-10. Это перечень применений, а не разрешение менять детали между перечисленными котлами. Для конкретной установки важны посадка, конструкция опор и соответствие изделия документации. Если старый колосник сохранился, его можно использовать для сопоставления формы и расположения рабочих поверхностей, но окончательное решение принимайте по данным оборудования.

Подготовка основания и опор

Удалите с места посадки золу, остатки топлива и осыпавшиеся части старого элемента. Осмотрите опоры при достаточном освещении. Их задача — воспринимать колосник так, как предусмотрено конструкцией котла. Скопившиеся отложения могут приподнять один край и создать впечатление, что деталь не подходит по размеру. Очистка позволяет увидеть фактическое состояние посадочного места до того, как новый элемент окажется под нагрузкой. Не сбивайте загрязнения способом, который может повредить опору или соседнее литьё.

После очистки проверьте, нет ли на опорных участках разрушений, заметного смещения и участков, мешающих ровной укладке. Приложите колосник без усилия и посмотрите, какие поверхности действительно соприкасаются. Если элемент качается, сначала выясните причину: мешает мусор, повреждена опора или выбрана неподходящая деталь. Не компенсируйте перекос случайными подкладками и не пытайтесь добиться посадки ударами. Такие действия скрывают неисправность, но не восстанавливают правильную схему опирания.

Когда в топке применяются отдельные балки или решётки, оценивайте их состояние вместе с местом под колосник. Новую деталь нельзя считать установленной правильно, если она опирается на смещённый или повреждённый соседний элемент. Для котлов НР-18 в каталоге представлены не только колосники, но и решётки и балки по котлу. При выявленном дефекте опоры сначала определите требуемый состав замены, а затем переходите к укладке. Порядок сборки и допустимость дальнейшей работы уточняйте по документации оборудования.

Как выбрать колосник для замены

Начните с модели котла и исполнения установленного узла, а не с приблизительного измерения проёма. Размер помогает отобрать варианты, но сам по себе не подтверждает совместимость. В каталоге доступны размеры 300×300 и 400×400 мм; для НР-18 представлены колосники обоих размеров. Перед заказом сопоставьте нужную позицию с документацией котла и проверьте, требуется ли вместе с ней замена решётки или балки. Если известен только размер снятой детали, передайте поставщику также модель котла и описание места установки.

Колосники, решётки и балки из каталога выполнены из жаростойкого литья по ГОСТ 7769-82. Указание стандарта относится к материалу изделий и не задаёт порядок их монтажа в конкретной топке. Не используйте его вместо схемы укладки или сведений о зазорах. При подборе разделяйте вопросы: из чего выполнена деталь, к какому котлу она относится и как именно устанавливается. Ответ на последний вопрос зависит от конструкции оборудования.

Посмотреть профильные позиции можно в разделе Колосники, изложницы (промышленные). При согласовании поставки важно не смешивать разные виды литых деталей: например, раздел Втулки бронзовые относится к другой номенклатуре и не служит источником замены для котловой решётки. Если для заявки нужна масса изделия, порядок её уточнения разобран в материале Вес колосников: как узнать массу перед заказом. Не подменяйте проверку применимости расчётом массы или сравнением внешнего вида.

Порядок укладки колосников

После подготовки опор подайте деталь к посадочному месту так, чтобы видеть её края и точки контакта. Не бросайте колосник в топку и не продвигайте его с усилием по соседнему литью. Сначала совместите деталь с предусмотренными опорными участками, затем опустите её на место. Если доступ ограничен, действуйте так, чтобы можно было контролировать положение, а не только ощутить посадку рукой. Неочевидная ориентация — повод остановиться и сверить сборку со схемой котла.

Убедитесь, что колосник лежит на опорах, а не удерживается краем соседней детали или выступом отложений. Проверьте положение с доступных сторон. Видимый перекос, качание либо необходимость постоянно прижимать элемент при укладке указывают на проблему, которую нужно устранить до продолжения работ. Возможные причины различаются: загрязнение основания, дефект опор, ошибка подбора или неправильный порядок сборки. Установка не считается завершённой только потому, что деталь удалось поместить в проём.

Если в узле несколько колосников, укладывайте их в порядке, предусмотренном конструкцией котла. По мере сборки контролируйте не только каждый элемент отдельно, но и общий ряд: соседние детали не должны сдвигать уже уложенные с опор или зажимать друг друга вопреки схеме. После размещения очередной детали снова осмотрите доступные опоры. Так проще заметить смещение сразу, чем искать его после завершения всей укладки. При обнаружении перекоса вернитесь к проблемному месту, а не выравнивайте ряд силовым воздействием.

Отдельное внимание уделите сопряжению с балками и решётками. Для каждой детали должно сохраняться предусмотренное конструкцией положение. Не меняйте местами элементы только потому, что они выглядят похожими, и не разворачивайте колосник по предположению о направлении воздушного потока. У разных котлов компоновка отличается; достоверным основанием для ориентации остаётся схема оборудования и форма штатного посадочного места. Если прежняя сборка противоречит документации, выясните причину до запуска котла.

Уточнить комплектацию

Проверка зазоров и посадки

Зазоры проверяют после укладки, когда детали заняли рабочее положение на опорах. Посмотрите, не оказался ли колосник зажат между соседними элементами или стенками посадочного места. Литьё при работе нагревается, поэтому возможность температурного перемещения нельзя заменять плотной подгонкой «без щели». При этом намеренно увеличивать расстояния тоже нельзя: правильное расположение задаёт конструкция котла. Если в документации указаны требования к зазорам, ориентируйтесь именно на них, а не на универсальные советы.

Проверяйте зазор по всему доступному сопряжению, а не в одной удобной точке. Деталь может лежать ровно на видимой стороне и касаться соседнего элемента на другой. Осмотрите края, рабочую поверхность и места опирания. Убедитесь, что между элементами не остались посторонние предметы, обломки старого литья или плотные отложения. Если проверке мешает плохой обзор, сначала обеспечьте доступ. Нельзя подтверждать правильность посадки, когда значительная часть установленного узла остаётся скрытой.

После проверки зазоров оцените устойчивость. Колосник должен находиться на предусмотренных опорах без заметного качания и самопроизвольного смещения. Проверка проводится на остывшем оборудовании, без ударов и чрезмерного нажима. Если положение изменилось после укладки соседнего элемента, повторите осмотр всего участка. Цель — убедиться, что сборка сохраняет нужное положение как единый узел. Случайно заклиненный край не является надёжной фиксацией и может помешать работе после нагрева.

Ошибки, которые выявляют до запуска

Частая ошибка — выбирать замену только по габариту. Совпадающий размер не отвечает на вопросы об исполнении, опорах и применимости к модели котла. Другая ошибка — укладывать новую деталь на неочищенное основание, а затем устранять возникший перекос нажимом. В таком случае причина остаётся под колосником, а нагрузка передаётся не так, как предполагалось конструкцией. Исправление одно: снять элемент, проверить место посадки и устранить обнаруженное препятствие.

Не менее важно не превращать проверку зазоров в стремление уложить решётку максимально плотно. Отсутствие видимого люфта само по себе не доказывает правильность монтажа. Если элементы упираются друг в друга там, где документация предусматривает зазор, необходимо пересмотреть посадку и подбор деталей. Нельзя исправлять несоответствие произвольной подрезкой или обработкой нового колосника без предусмотренной для этого процедуры. При сомнениях остановите сборку и уточните требуемое исполнение узла.

Перед запуском уберите из топки инструмент и остатки демонтированных деталей, осмотрите собранный участок и сверните результат с документацией котла. Если в процессе выяснилось, что повреждена опора, не считайте замену одного колосника достаточным ремонтом. Сведения о том, какие детали нужны для восстановления узла, лучше собрать до закупки. Сопутствующие темы по иной номенклатуре оборудования рассмотрены отдельно в статье Виды вкладышей для экскаваторов и дробилок; её рекомендации не относятся к укладке котловых колосников.

Частые вопросы

Какой стороной ставить колосник в котле?

Ориентируйте деталь по конструкции опор и схеме котла. Если положение неочевидно, не определяйте его на глаз: сверьтесь с документацией оборудования.

Нужно ли оставлять зазор при укладке колосников?

Не зажимайте колосники между соседними деталями. Требуемые зазоры проверяйте по документации котла: универсальное значение для разных конструкций применять нельзя.

Можно ли ставить колосник на неровную опору?

Нет. Сначала устраните причину перекоса и проверьте состояние опор, иначе деталь будет опираться неправильно.

Как проверить колосник после установки?

На остывшем оборудовании проверьте посадку на опорах, отсутствие перекоса и соблюдение предусмотренных зазоров. Перед запуском убедитесь, что сборка соответствует документации котла.

Подойдёт ли колосник подходящего размера для любого котла?

Нет. Помимо размера, необходимо сверить исполнение детали, её опоры и применимость к конкретной модели котла.

Итоговая проверка перед эксплуатацией

Последовательно подтвердите три условия: основание очищено и исправно, каждый колосник лежит на штатных опорах без перекоса, а положение и зазоры соответствуют документации котла. Если хотя бы одно условие проверить не удалось, не заменяйте проверку пробным запуском. Уточните схему сборки или состав необходимых деталей, устраните причину сомнений и только затем завершайте обслуживание. При запросе колосника укажите модель котла, требуемый размер и сведения о соседних элементах, которые также нуждаются в замене.
