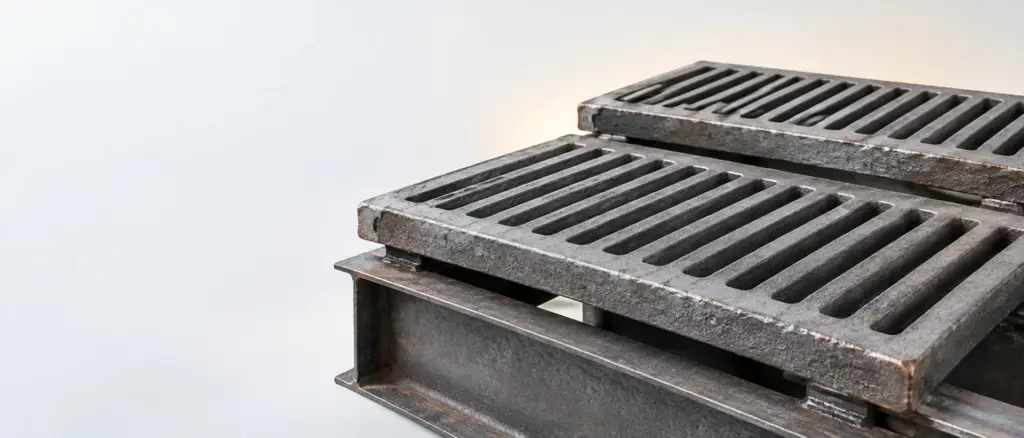

Как ставятся колосники в промышленных котлах

Как ставятся колосники в промышленном котле: их укладывают на предусмотренные конструкцией балки и собирают в решётку по схеме конкретного котла. До установки сверяют детали и опоры с документацией оборудования, а после сборки проверяют посадку каждого элемента и состояние решётки в целом.

Запросить подбор деталей

Что подготовить до установки

Начинают не с укладки, а с определения состава узла. Колосник — отдельный элемент; колосниковая решётка — сборка, в которой элементы занимают предусмотренные места; балки служат опорами. При ремонте важно понять, какие именно позиции подлежат замене. Если повреждён один колосник, это ещё не означает, что остальные детали и опоры пригодны к дальнейшей работе. Если меняется вся решётка, перечень необходимых изделий определяют по документации котла и результатам осмотра. Такой подход позволяет не заказывать деталь только по внешнему сходству со снятым образцом.

Перед разборкой фиксируют расположение установленных элементов доступным способом: по схеме оборудования, ведомости деталей или результатам осмотра. Отдельно отмечают, где стоят балки и какие участки решётки они поддерживают. Снятые детали осматривают вместе с посадочными местами. Следы повреждения на одном элементе могут сопровождаться изменением состояния соседних деталей или опоры, поэтому проверять только снимаемый колосник недостаточно. Работы на котле проводят после вывода оборудования в состояние, предусмотренное эксплуатационным и ремонтным порядком предприятия.

Для закупки собирают исходные данные: модель котла, обозначение требуемой детали при его наличии в документации, размеры снятого элемента и сведения об опорах. Размер полезен для предварительного поиска, но не заменяет проверку посадки. У котлов разных исполнений внешне похожие изделия могут иметь различия, существенные при сборке. Если документация и фактически установленная деталь расходятся, расхождение выясняют до заказа. Подгонять полученный колосник на месте вместо проверки соответствия — ненадёжный способ решения вопроса.

Как выбрать детали для конкретного котла

В каталоге Колосники, изложницы (промышленные) представлены колосники, колосниковые решётки и балки для котлов. Есть чугунные колосники размером 300×300 и 400×400. Для колосников указано жаростойкое литьё по ГОСТ 7769-82. Эти сведения помогают определить, какие позиции можно рассматривать при подборе, но не подтверждают автоматически пригодность конкретного изделия для любого котла. Решение принимают после сверки с документацией оборудования и его фактическим посадочным местом.

В номенклатуре указаны детали для котлов НР-18, Универсал-6, ДКВР-10 и других моделей. При обращении за подбором модель лучше называть точно, без сокращений, допускающих разные толкования. Затем уточняют, нужен отдельный колосник, комплект элементов решётки или балка. Если заказывают детали для ремонта ранее собранного узла, передают данные о сохранившихся элементах: новый колосник должен работать в одной сборке с ними. Совпадение названия модели — основание начать сверку, а не отказаться от проверки размеров и расположения опор.

Не смешивают назначение разных позиций в общей заявке. Например, Втулки бронзовые относятся к другому разделу каталога и не заменяют элементы колосниковой решётки. Если предприятие закупает несколько видов запасных частей одновременно, для котла отдельно указывают модель, состав требуемого узла и количество заменяемых деталей по результатам дефектовки. Подробнее о критериях подбора самих элементов рассказано в материале Колосники какие лучше для промышленных котлов.

Таблица отражает только сведения о представленной номенклатуре. Она не задаёт способ монтажа для перечисленных моделей и не устанавливает взаимозаменяемость деталей. Если для конкретного котла нужны данные о форме опирания, взаимном положении элементов или особенностях сборки, их берут из документации на этот котёл. При отсутствии таких данных стоит сначала уточнить исполнение узла, а затем оформлять заказ. Это особенно важно при частичной замене, когда новая деталь должна сочетаться с уже установленными.

Подготовка балок и посадочных мест

После снятия старых элементов осматривают балки на доступных участках и проверяют места, на которые будут опираться колосники. Оценке подлежат целостность опор, их положение относительно предусмотренных мест и наличие препятствий для посадки деталей. Остатки разрушенных элементов и посторонние предметы не должны мешать осмотру и последующей укладке. Если обнаружено повреждение балки, установка нового колосника сама по себе проблему не устраняет: сначала решают вопрос с опорой в порядке, принятом для ремонта котла.

Состояние посадочного места проверяют до окончательной раскладки всех деталей. Так проще установить причину, по которой отдельный колосник не становится на опору: дело может быть в самом элементе, в неверно выбранной позиции или в состоянии балки. Не следует оценивать посадку, опираясь только на общий вид будущей решётки. Локальное несоответствие способно проявиться уже после укладки соседних элементов, когда доступ к проблемному участку ограничен. Последовательная проверка каждой позиции сокращает объём повторной разборки.

Если балки входят в объём замены, их сначала идентифицируют как детали соответствующего котла. Расположение и способ установки опор определяются конструкцией оборудования, поэтому переносить порядок работ с другой модели без проверки нельзя. Перед укладкой колосников подтверждают, что предусмотренные опоры находятся на своих местах и позволяют установить элементы по схеме. При сомнениях сверяются с ремонтной документацией либо уточняют состав узла у ответственного за эксплуатацию специалиста. Пробная раскладка не заменяет этой проверки.

Отдельное внимание уделяют фактическому состоянию старой решётки. Если прежние элементы лежали с перекосом, повторять их положение при монтаже новых деталей не нужно. Причину отклонения выясняют по состоянию опор, посадочных мест и самих колосников. С другой стороны, внешний вид ранее работавшего узла может помочь определить порядок расположения элементов, если он подтверждается документацией. Использовать старую сборку как единственный образец рискованно: в ней уже могли быть неподходящие замены.

Укладка колосников и сборка решётки

Колосники раскладывают в предусмотренном для них порядке, начиная с проверки соответствия каждой детали её месту в узле. При укладке контролируют, чтобы элемент занял положение на штатных опорах без очевидного перекоса и не мешал установке соседнего. Конкретная ориентация определяется конструкцией выбранного колосника и схемой котла; универсального правила для всех представленных моделей нет. Если положение детали вызывает сомнения, работу приостанавливают и сверяют её с документацией, а не выбирают направление установки на глаз.

Решётку собирают последовательно, проверяя результат после размещения очередного участка. Это позволяет заметить несовпадение деталей до того, как оно окажется закрыто остальной сборкой. Смотрят на взаимное положение колосников, их опирание на балки и сохранение предусмотренной схемой компоновки. Если отдельный элемент выступает или оказывается не на своём месте, сначала проверяют его обозначение и положение опор. Усилием приводить неподходящую деталь в требуемое положение нельзя: это не подтверждает её совместимость с котлом.

При частичной замене новый колосник сопоставляют не только с балкой, но и с соседними оставшимися деталями. Важно, чтобы после установки сохранялась предусмотренная конструкцией сборка, а соседний элемент не приходилось смещать ради размещения нового. При замене всей решётки проверяют комплектность до начала окончательной укладки. Если не хватает элемента или обнаружена деталь другого исполнения, удобнее разобраться с этим на этапе раскладки, чем после закрытия всего рабочего участка.

Описание установки бытовой печной решётки нельзя без проверки переносить на промышленный котёл: у оборудования различаются конструкция узла и применяемые детали. Для сопоставления общих принципов размещения элемента можно прочитать статью Как положить колосники в печку: правильная установка. При работе с промышленным котлом определяющими остаются его собственная схема, состояние балок и соответствие полученных колосников заказанным позициям.

Уточнить наличие деталей

Проверка после сборки

Когда все элементы уложены, решётку осматривают целиком и по отдельным участкам. Проверяют, что колосники находятся на предусмотренных опорах, не имеют заметных перекосов и не препятствуют размещению соседних деталей. Сверяют собранный узел со схемой котла и перечнем деталей, использованных при ремонте. Общий осмотр важен, но он не заменяет проверки посадки конкретных элементов: внешне ровная поверхность не всегда позволяет судить о состоянии опирания под ней.

Обнаруженное несоответствие фиксируют до передачи котла в работу. Для выяснения причины определяют, относится ли оно к колоснику, балке, ошибке раскладки или расхождению между заказанной деталью и документацией. Если причина неясна, сборку на проблемном участке повторно проверяют после уточнения исходных данных. Не следует считать отсутствие явных повреждений подтверждением правильного монтажа: соответствие узла устанавливают по конструкции котла и результатам осмотра всех затронутых мест.

По завершении ремонта сохраняют сведения о поставленных деталях и выявленных отклонениях. При последующем обслуживании это поможет отличить ранее установленный элемент от исходной комплектации и быстрее проверить заявку на замену. Решение о готовности котла к эксплуатации принимают по действующему на предприятии порядку, а не только по факту укладки колосников. Монтаж решётки — часть ремонта оборудования; проверка собранного узла и оформление результата должны соответствовать применяемой для него документации.

Частые вопросы

Как ставить колосники на балки котла?

Сначала проверяют, какие балки и посадочные места предусмотрены для конкретной модели. Затем каждый колосник укладывают на соответствующие опоры по схеме котла и проверяют его положение до установки соседних элементов. Если деталь не садится на место, сверяют её с документацией и осматривают опору. Не нужно добиваться посадки за счёт принудительного смещения других частей решётки.

Как собрать колосниковую решётку в промышленном котле?

Определяют состав решётки и порядок расположения элементов по документации оборудования. После проверки балок последовательно укладывают колосники, контролируя посадку и взаимное положение деталей. По завершении осматривают весь собранный узел. Для разных моделей схема может отличаться, поэтому ранее выполненную сборку на другом котле не используют вместо документации.

Как проверить, подходят ли колосники к котлу?

Сверяют модель котла, данные документации, размеры требуемой детали и фактическое посадочное место. Если есть снятый образец, его используют как дополнительный источник сведений, учитывая возможный износ или прежнюю ошибку при замене. Наличие в каталоге колосника подходящего размера не означает, что он совместим с любой решёткой.

Можно ли заменить отдельный колосник без замены всей решётки?

Это определяют после осмотра соседних элементов, балок и посадочного места. Если остальные части узла пригодны и подходящая деталь устанавливается согласно схеме котла, объём замены может ограничиваться отдельной позицией. Если повреждены опоры или соседние элементы, перечень работ уточняют по результатам дефектовки.

Что проверять после установки колосников?

Проверяют опирание деталей на балки, их положение относительно друг друга и соответствие сборки документации котла. Отдельно осматривают участки, где менялись балки либо возникали затруднения при укладке. После монтажа готовность оборудования к работе подтверждают в установленном для него порядке, а выявленные несоответствия устраняют до передачи котла в эксплуатацию.

Что передать при запросе деталей

Чтобы уточнить поставку, указывают модель котла и перечисляют, какие позиции требуются: колосники, решётка или балки. Прикладывают доступные сведения из документации и результаты осмотра снятых деталей. Если известен размер колосника, его также сообщают, но не используют как единственный признак для выбора. Чем точнее описаны состав заменяемого узла и обнаруженные повреждения, тем проще проверить соответствие предлагаемых деталей оборудованию до начала монтажа.
