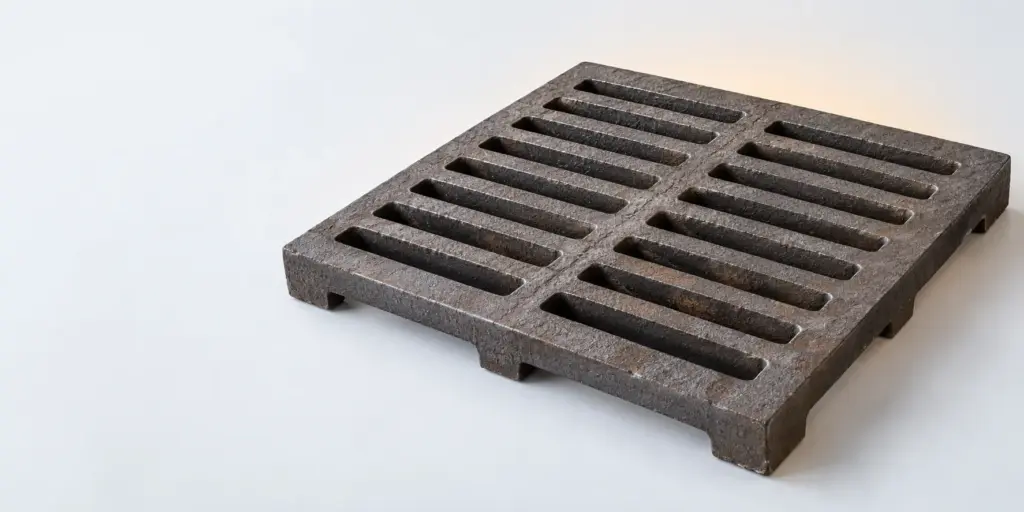

Колосник чертеж: размеры и подбор для топки

Если нужен колосник, чертеж позволяет сверить не только габарит, но и посадку изделия в промышленной топке: опорные участки, исполнение и место установки. Для заказа сопоставьте чертёж или размеры существующей детали с обозначением котла и уточните, нужен отдельный колосник либо элементы решётки в сборе.

Отправить чертёж для подбора

Что показывает чертёж колосника

Чертёж нужен для проверки конкретного изделия, а не только для подтверждения его общего вида. При подборе важны габарит, конфигурация детали, расположение опорных участков и указания, относящиеся к установке. Если на руках есть только изображение без читаемых размеров, определить взаимозаменяемость по нему нельзя. В таком случае сначала снимают размеры с установленного или демонтированного элемента, затем сверяют их с документацией на топку. Особенно важно не смешивать размер самой детали с размером проёма: это разные сведения, и одно не заменяет другое.

На практике запрос часто начинается с фотографии старого колосника. Фотография помогает показать форму и состояние детали, но не даёт надёжного основания для выбора размера. Ракурс и износ скрывают особенности посадки, а видимая ширина не отвечает на вопрос, как изделие опирается в топке. Поэтому к снимку стоит добавить эскиз с измеренными сторонами и отметками мест опирания. Если сохранился заводской чертёж, укажите его обозначение полностью. При расхождении между фактически снятыми размерами и документацией не выбирайте ближайшее изделие без выяснения причины расхождения.

Сортамент и подтверждённые размеры

В каталоге представлены чугунные колосники по ГОСТ 7769-82. Указаны размеры 300×300 и 400×400 мм. Эти данные позволяют начать поиск, но не подтверждают, что любой колосник одного из двух размеров подойдёт к любой промышленной топке. Сортамент следует рассматривать вместе с назначением изделия и параметрами места установки. Перед заказом уточняют, какой именно колосник требуется, относится ли он к оборудованию заказчика и достаточно ли данных для проверки посадки. Если исходная документация отсутствует, подбор начинают с обследования установленного узла.

Таблица разделяет сведения каталога и вопросы, на которые должен ответить заказчик или техническая документация. В частности, перечисление котлов не устанавливает соответствие между каждой моделью и одним из указанных размеров. Такое соответствие нельзя выводить из общего перечня. Точно так же наличие решёток и балок не означает, что при замене отдельной детали обязательно понадобится весь узел. Сначала определяют фактическую потребность, затем проверяют состав поставки. Посмотреть представленную товарную группу можно в разделе Колосники, изложницы (промышленные).

Тип изделия: отдельный колосник, решётка или балка

В заявке важно назвать не только оборудование, но и требуемый элемент. Отдельный колосник, колосниковая решётка и балка по котлу — разные предметы подбора. Если повреждена одна деталь, запрос на решётку целиком может оказаться избыточным. Если же требуется восстановить несколько связанных элементов, одного колосника может быть недостаточно. Решение принимают по состоянию узла и ремонтной документации. Для снабжения это означает простое правило: не переносить название из старой накладной в новый заказ, пока не установлено, что в этот раз нужен тот же состав изделий.

При обсуждении типа детали полезно описать, что именно снято с топки и что остаётся на месте. Отдельно отмечают, есть ли чертёж всего колосникового узла или только одного его элемента. Такая разница влияет на проверку стыковки: чертёж одной детали может не показывать её положение относительно соседних частей. Если топка уже разобрана, измерения лучше фиксировать до дальнейшего демонтажа опорных элементов. Если разборка ещё не началась, подготовьте доступные обозначения котла и имеющиеся документы, чтобы не подбирать изделие исключительно по внешнему сходству.

Материал и условия работы

Для рассматриваемых колосников в каталоге указан чугун. При замене это исходное требование следует сопоставить с документацией на конкретный котёл и установленный узел. Одного слова «чугунный» недостаточно, чтобы считать детали взаимозаменяемыми: материал не описывает посадку, размеры и исполнение. Если старый элемент неизвестного происхождения, его наличие в топке само по себе не доказывает правильность прежнего выбора. Надёжнее сверить фактическую конструкцию с чертежом и обозначением оборудования, а сомнения перечислить в запросе поставщику.

Условия работы учитывают при выборе наряду с материалом. Нужно понимать, в какой топке стоит колосник, как он опирается, с какими соседними деталями сопрягается и какие требования к нему указаны в документации котла. Без этих сведений нельзя корректно оценить пригодность конкретного исполнения. Не стоит заменять техническую проверку предположением, что более массивная на вид деталь автоматически прослужит дольше. Важна совместимость с узлом: неподходящая форма или посадка создаёт проблему уже при установке, независимо от внешнего состояния изделия при получении.

Размеры и посадка в топке

Размеры 300×300 и 400×400 мм удобны для первичного отбора, но проверка не заканчивается на длине сторон. Для установки существенны фактическое место размещения, точки опирания и взаимное положение элементов решётки. Если сравниваются старый и новый колосники, измерять следует одинаковые участки деталей. Необходимо также понимать, к чему относится размер, записанный в рабочей документации: к изделию, посадочному месту или иному элементу сборки. Без такой сверки даже совпадающие числа могут создать ложное впечатление, что изделие найдено.

Изношенный колосник не всегда подходит в качестве единственного измерительного образца. Повреждённый край, деформация или отсутствующий участок затрудняют снятие исходных размеров и распознавание опорной части. Если уцелел соседний элемент того же узла, его можно использовать как дополнительный источник сведений, но принадлежность к одному исполнению следует подтвердить. Для заявки удобно разделить значения на измеренные и взятые с чертежа. Поставщик тогда видит, какие данные документально подтверждены, а какие требуют уточнения перед согласованием позиции.

Нагрузка и совместимость с котлом

Подбор по нагрузке нельзя свести к выбору одного из каталожных габаритов. Рабочее положение колосника, способ его опирания и устройство топки влияют на требования к детали. Исходные сведения для проверки берут из документации на котёл и колосниковый узел, а не определяют на глаз по фотографии. Если в заявке указано только «колосник для тяжёлой работы», поставщик не получит проверяемых исходных данных. Лучше сообщить модель котла, обозначение старой детали, известные размеры и то, какие элементы узла предполагается заменить.

Колосники выпускаются для котлов НР-18, Универсал-6, ДКВР, ДЕ-25, КВ-ТС-20 и КЕ-10. При этом название котла — отправная точка, а не полное описание требуемого изделия. Для одной заявки могут быть существенны сведения об установленном колосниковом узле и его исполнении. Если обозначение котла известно, но чертежа детали нет, нужно запросить уточнение по месту установки и имеющимся элементам. Если чертёж есть, но название котла не подтверждено, следует проверить, относится ли документ именно к эксплуатируемой топке.

Уточнить исполнение и состав заказа

Как выбрать колосник для промышленной топки

Начните с определения границ замены. Зафиксируйте, требуется одна деталь, несколько колосников, решётка или балка по котлу. Затем установите обозначение котла и соберите доступные документы: чертёж детали, чертёж узла, прежнюю спецификацию. Если документов нет, подготовьте измерения и фотографии с разных сторон. Такой порядок помогает не смешивать два самостоятельных вопроса — что вышло из строя и какое изделие должно занять его место. Для закупки важны оба ответа: иначе можно правильно описать неисправность, но заказать не тот элемент.

Следующий шаг — сверка размеров и исполнения. Сопоставьте данные чертежа с фактическим местом установки, обратите внимание на опорные участки и соседние элементы. Отдельно отметьте сведения, которые не удалось проверить. Например, если доступен только общий габарит, прямо укажите, что посадочные размеры требуют подтверждения. После этого передайте исходные данные для подбора и согласуйте конкретную позицию до размещения заказа. Выбирать размер по принципу «ближайший из каталога» без проверки посадки не следует: совпадение общего габарита не заменяет проверку конструкции.

Завершающий этап — согласование состава поставки. Сверьте название изделия в предложении с тем, что требуется для ремонта: отдельный колосник, колосниковая решётка либо балка. Убедитесь, что в документах заказа отражены согласованные размеры и привязка к котлу, если она определяет выбор. Если после осмотра топки выяснилось, что повреждены другие элементы, обновите запрос до подтверждения поставки. Это практичнее, чем дополнять перечень после получения деталей и выяснять, почему новая часть не собирается с оставшимися на месте элементами.

Что проверить перед монтажом

Перед установкой сопоставьте полученное изделие с согласованным чертежом и заявкой. Проверьте доступные для осмотра габариты, форму опорных участков и обозначения в сопроводительных документах. Далее сравните деталь с посадочным местом и соседними элементами узла. Если заметно расхождение, не следует компенсировать его изменением опорной конструкции без технического решения. Сначала установите причину: неверно снятый размер, иной вариант исполнения или несоответствие заказанной позиции. Такой контроль отделяет вопрос качества полученной детали от вопроса правильности её подбора.

Монтаж планируют с учётом состояния не только нового колосника, но и остающейся части узла. Если опоры или соседние элементы повреждены, их состояние нужно оценить до установки. Иначе затруднение при сборке можно ошибочно отнести к новой детали. Порядок работ определяют по документации на оборудование и принятой процедуре ремонта. Для снабжения результат этой проверки тоже важен: он показывает, достаточно ли уже заказанной позиции или требуется дополнить заявку решёткой либо балкой по котлу. Необходимость дополнительных изделий устанавливают по фактическому состоянию топки.

Какие сведения передать поставщику

В запросе укажите обозначение котла, наименование нужного элемента и доступные размеры. Приложите читаемый чертёж или эскиз с отметками измеренных участков; при наличии — фотографии детали и места установки. Если требуется замена нескольких частей, перечислите их отдельно. Полезно сообщить, какие данные взяты из документации, а какие получены при обмере изношенного изделия. Такая форма запроса позволяет обсуждать конкретные расхождения и не подменять проверку изделия общим описанием «колосник для промышленной топки».

Если часть сведений отсутствует, не заполняйте пробелы предположениями. Например, не привязывайте размер 300×300 или 400×400 мм к определённому котлу только потому, что оба упомянуты в каталоге. Запросите подтверждение совместимости по чертежу и месту установки. Смежные разделы сайта помогают ориентироваться в других группах оборудования, но не служат источником размеров колосников. Так, Вкладыши бронзовые для оборудования представлены отдельно; подменять данными этого раздела требования к топке нельзя.

Подход к чтению каталожных сведений разобран также в материале Плита поверочная ГОСТ: что указано в каталоге. О другом виде деталей для оборудования рассказывает статья Виды вкладышей для экскаваторов и дробилок. Эти материалы посвящены другим изделиям: их чертежи, материалы и требования нельзя переносить на колосниковый узел. При закупке каждого вида деталей используют собственную документацию и проверяют применимость к конкретному оборудованию.

Частые вопросы

Что проверить на чертеже колосника перед заказом?

Проверьте габариты, посадочные размеры, форму опорных участков и обозначение изделия. Если чертёж показывает только общий вид или часть размеров не читается, запросите уточнение до выбора позиции. В заявке отделяйте данные чертежа от результатов обмера: это помогает обнаружить расхождения, которые могли появиться из-за износа старой детали или использования документа не от того узла.

Какие размеры чугунных колосников представлены в каталоге?

Указаны размеры 300×300 и 400×400 мм. Это сведения о представленном сортаменте, а не готовая таблица применяемости по котлам. Чтобы выбрать между ними, нужно сопоставить размер и исполнение конкретного изделия с документацией и местом установки. Если известна только модель котла, уточните характеристики нужной детали перед заказом.

Можно ли подобрать колосник только по размеру?

Нет. Общий габарит не описывает опирание и взаимодействие с соседними частями решётки. При совпадении длины и ширины остаётся проверить исполнение, применимость к котлу и данные чертежа. Особенно осторожно следует действовать, когда размер получен обмером повреждённого элемента, а документального обозначения изделия нет.

Что указать для подбора колосника по котлу?

Сообщите обозначение котла, наименование требуемого элемента, размеры и сведения о существующем колоснике. Приложите чертёж, если он есть, и фотографии, показывающие форму детали и её положение в топке. Если часть информации неизвестна, перечислите вопросы, требующие проверки. По одному названию котла не стоит автоматически выбирать размер или состав поставки.

Когда нужны колосниковые решётки и балки по котлу?

Их рассматривают, когда ремонт касается не только отдельного колосника, но и других элементов колосникового узла. Определить необходимость замены помогает осмотр топки и сверка с документацией на котёл. Решётки и балки предлагаются по котлу, однако конкретный состав заказа нужно согласовать для выполняемого ремонта, а не предполагать заранее.

Для точного подбора передайте обозначение котла, чертёж или обмеры, а также перечень деталей, которые требуется заменить. Это позволит сверить изделие, размеры и состав заказа до поставки.
