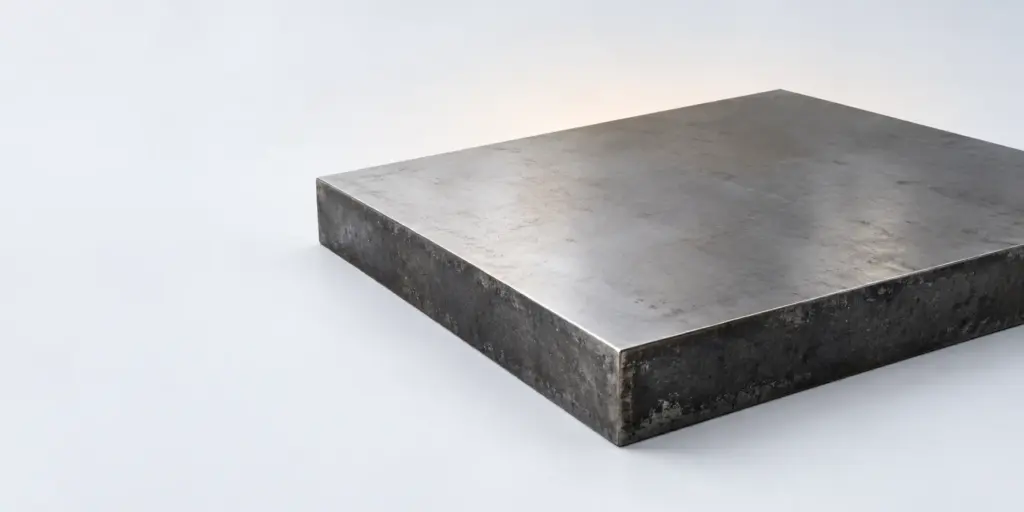

Поверочная плита для чего она нужна и как её применяют

Если вопрос сформулирован как «поверочная плита для чего она нужна», ответ такой: она служит базовой поверхностью, относительно которой проверяют детали и оценивают их положение или геометрию выбранным методом. Плита сама по себе не измеряет отклонения — результат получают с помощью подходящих средств измерения и по требованиям к конкретной детали.

Запросить подбор плиты

Назначение поверочной плиты

При проверке детали важно понимать, от какой поверхности ведут отсчёт. Если положить изделие на случайный стол или подкладку, состояние этой поверхности станет дополнительным неизвестным в результате. Поверочная плита нужна как выделенная база для контрольной операции: на ней размещают проверяемую деталь либо используют её поверхность при установке измерительного оснащения. Затем выполняют проверку способом, предусмотренным для конкретного изделия. Такую плиту рассматривают не как замену измерительному инструменту, а как часть условий, при которых его показания можно правильно истолковать.

Формулировка «проверить на плите» не означает одну универсальную операцию. В одном случае необходимо оценить, как деталь располагается относительно базовой поверхности; в другом — определить отклонение при перемещении средства измерения; в третьем — сопоставить положение отдельных участков изделия. Состав операции задают чертёж, технологическая документация и принятая методика контроля. Поэтому при заказе плиты полезнее назвать проверяемую деталь и задачу, чем ограничиваться общим запросом на измерение. По этим сведениям проще понять, нужна ли именно поверочная плита и какое дополнительное оснащение потребуется на рабочем месте.

В каталоге Плиты поверочные, опорные, разметочные собраны изделия разных назначений. Помимо поверочной, раздел включает разметочную, опорную и станочную плиты. Общее слово «плита» в названии не делает эти позиции одинаковыми: сначала определяют работу, затем сверяют назначение выбранного изделия с описанием позиции.

Какие проверки выполняют на плите

Поверочная плита полезна там, где для контроля требуется базовая поверхность. На ней можно разместить деталь, выбрать точки или участки проверки и выполнить измерения в установленной последовательности. При этом плита не сообщает готового заключения о годности изделия. Нужно заранее знать, что именно проверяют, где находятся контрольные участки и какие результаты считаются допустимыми. Без этих исходных данных даже аккуратно выполненное измерение даёт набор наблюдений, а не обоснованное решение о соответствии детали требованиям.

Одна из практических задач — сравнение положения участков детали относительно общей базы. При такой работе важно, как изделие опирается на плиту: загрязнение, выступ на детали или неудачно выбранное положение могут изменить наблюдаемую картину. Поэтому проверку начинают с подготовки поверхностей и определения схемы установки. Затем используют предусмотренный для задачи инструмент и фиксируют результат в понятной форме. Если деталь сложной формы, способ её установки и точки контроля нельзя назначать произвольно: их связывают с требованиями к изделию.

Другая задача — повторяемая установка при последовательной проверке нескольких изделий. Общая рабочая база помогает выполнять операции в сопоставимых условиях, но не устраняет различия между самими деталями и действиями исполнителя. Если изделия каждый раз укладывают по-разному, результаты трудно сравнивать даже на одной плите. Поэтому порядок размещения, выбор баз детали и обращение с инструментом должны оставаться одинаковыми в пределах принятой методики. Это относится и к единичной проверке, и к регулярному контролю в мастерской или производственном подразделении.

Наконец, плита помогает разделить функции рабочего места. Её задача — предоставить поверхность для проверки; задача измерительного средства — дать показание; задача исполнителя — выбрать схему контроля и правильно оценить результат. Такое разделение важно при разборе спорных измерений. Если получены разные результаты, проверяют не только инструмент, но и установку детали, чистоту контактирующих поверхностей и соответствие выбранного приёма документации. Само наличие поверочной плиты не гарантирует точность любой операции.

Как применяют поверочную плиту

Работу начинают с определения задачи. Нужно указать, какая деталь проверяется, какая её поверхность принимается за базу, какие участки контролируют и каким способом получают результат. После этого подготавливают место проверки: освобождают плиту от посторонних предметов и убеждаются, что на контактирующих поверхностях нет загрязнений, мешающих установке. Проверяемое изделие размещают так, как требует методика. Если оно касается плиты не теми участками, которые предусмотрены схемой контроля, полученные значения могут относиться уже к другой установке.

Далее устанавливают или подводят применяемое средство измерения. Его выбор зависит не от одного названия плиты, а от проверяемого параметра и требований к результату. Например, если нужно сопоставить положение нескольких участков, заранее определяют порядок перехода между ними и способ записи показаний. Во время проверки не следует менять базирование детали без необходимости: иначе отдельные измерения окажутся выполнены в разных условиях. Если перестановка предусмотрена, её отмечают как самостоятельный этап и учитывают при оценке результатов.

После получения показаний их сравнивают с требованиями к детали. На этом этапе полезно отличать наблюдение от вывода. Наблюдение описывает, что показал инструмент при конкретной установке; вывод о соответствии возможен только при наличии заданного критерия. Если критерий неизвестен, корректнее передать результаты ответственному за контроль, а не объявлять деталь годной или негодной. По завершении работы деталь, инструмент и посторонние предметы убирают с рабочей поверхности. Такой порядок помогает сохранить понятные условия для следующей проверки.

Если плита нужна для регулярного контроля, порядок работы лучше закрепить в документации участка. В ней указывают способ установки изделия, последовательность действий, применяемые средства измерения и форму записи результатов. Это не заменяет требований к самой детали, но снижает вероятность того, что разные исполнители будут вкладывать разный смысл в одну и ту же операцию. При разовом заказе плиты эти вопросы тоже стоит продумать заранее: от них зависит, достаточно ли выбранной позиции для задачи или понадобится дополнительное оснащение.

Отличие от разметочной, опорной и станочной плит

Самое близкое по названию изделие — разметочная плита. Её выбирают, когда основная задача связана с разметкой, то есть с подготовкой обозначений на заготовке перед дальнейшими операциями. Поверочную выбирают для проверок. В каталоге обе позиции указаны как чугунные, из СЧ20, по ГОСТ 3134-77. Совпадение этих сведений не отменяет различия в назначении. Если рабочее место должно использоваться и для контроля, и для разметки, допустимость такого совмещения нельзя устанавливать по одному названию материала: нужно оценить требования к конкретным операциям и состоянию рабочей поверхности.

Опорная плита решает иную задачу — служит опорой в предусмотренной для неё установке. В каталоге опорная плита указана как чугунная, из СЧ20, по ГОСТ 1412-85. Этого описания недостаточно, чтобы считать её заменой поверочной при контрольных работах. Покупателю следует проверить, какая поверхность нужна по принятой методике и какой тип изделия предусмотрен для рабочего места. Особенно важно не подменять требование к назначению изделия общим рассуждением о том, что любая чугунная плита может поддерживать деталь.

Станочная плита также указана как чугунная, из СЧ20, по ГОСТ 1412-85. Её отличительный признак из представленных данных — Т-образные пазы. При выборе это существенная подсказка: такая позиция относится к задачам, где нужна станочная компоновка с пазами, а не просто свободная базовая поверхность для проверки. Наличие пазов не делает изделие поверочным. Если требуется закрепление оснащения, а также контроль детали, эти потребности сначала рассматривают отдельно и только затем выбирают состав рабочего места.

Таблица помогает различить позиции по сведениям, которые есть в каталоге, но не заменяет описание конкретного изделия. Она не содержит размеров, показателей состояния поверхности и других параметров, необходимых для окончательного выбора под отдельную операцию. Если такие параметры важны для вашего контроля, их следует уточнить до заказа. Нельзя выводить их только из указанного ГОСТ или марки чугуна: для обоснованного решения требуются данные по выбранной позиции и требования вашей методики.

Уточнить параметры плиты

Как выбрать плиту под задачу

Первый шаг — сформулировать основную операцию одним предложением. «Проверять положение детали относительно базовой поверхности» указывает на поверочную плиту; «наносить разметку» — на разметочную; «получить опору» — на опорную. Если в задаче предусмотрена станочная компоновка с использованием пазов, рассматривают станочную плиту. Такой подход надёжнее выбора по внешнему сходству или совпадению материала. Четыре вида представлены в одном разделе, но каждый нужно соотнести с конкретным способом работы.

Второй шаг — собрать требования к рабочему месту. Опишите деталь, порядок её установки, применяемый измерительный инструмент и условия, при которых будут принимать результат. Уточните, какие характеристики самой плиты необходимо подтвердить для вашей операции. В переданных данных нет значений размеров или иных параметров отдельных позиций, поэтому их нельзя подставить заранее. Если известен только общий вид изделия, сначала запрашивают сведения по подходящей позиции и лишь затем принимают решение о заказе.

Третий шаг — проверить, не пытаетесь ли вы решить одной покупкой несколько разных задач без согласованной методики. Разметка, контроль, опора и станочная установка могут встречаться на одном участке, но требования к организации этих операций различаются. Если рабочая поверхность используется после разметочных действий, перед проверкой особенно важно оценить её состояние и условия применения. Если деталь требует отдельного крепления или оснащения, это тоже фиксируют в запросе. Такой перечень помогает обсудить не абстрактную «универсальную плиту», а оборудование под понятный порядок работ.

Четвёртый шаг — сопоставить описание выбранной позиции с документацией участка. Указанные в каталоге материал и ГОСТ позволяют идентифицировать представленные группы изделий, но не отвечают сами по себе на все вопросы о пригодности плиты для конкретной проверки. При сомнении лучше передать поставщику описание операции и перечень необходимых параметров. Отдельно отметьте, если требуется поверочная плита, а не разметочная или опорная: это исключит ошибку уже на этапе обсуждения ассортимента.

Что учесть при снабжении рабочего места

Заказ плиты часто связан с более широким комплектованием участка. При этом важно разделять основное оборудование и детали для других узлов: сходство материала или соседство позиций на сайте не означает общего назначения. Например, Вкладыши бронзовые для оборудования и Втулки бронзовые представлены в отдельных разделах. Их упоминание в общей заявке на снабжение допустимо, но подбирать их по требованиям к поверочной плите нельзя. Для каждой позиции нужны собственное назначение и исходные данные.

В заявке на плиту достаточно начать с описания контрольной операции и указания нужного вида изделия. Затем добавляют известные требования к детали, способу установки и условиям работы. Если часть параметров неизвестна, это лучше обозначить прямо, а не заменять предположениями. Такой запрос позволяет обсудить доступную позицию предметно и не переносить характеристики одной группы плит на другую. Для смежных материалов на сайте также есть статья Круг и пруток: в чем разница; она относится к выбору заготовки, а не плиты для проверки.

При комплектации разных участков могут встречаться изделия с похожими бытовыми названиями, но иной функцией. Назначение всегда лучше проверять по конкретной операции. Такой же принцип полезен при чтении материала Для чего нужен колосник в котле: устройство и выбор: он посвящён другому изделию и не служит основанием для выбора плиты. Для поверочной плиты отправной точкой остаются методика проверки детали и описание соответствующей позиции каталога.

Частые вопросы

Для каких проверок нужна поверочная плита?

Она нужна для контрольных операций, в которых требуется базовая поверхность для размещения детали или выполнения измерения. Какие именно параметры проверять и по каким критериям оценивать результат, определяют по документации на изделие и методике контроля. Название плиты не задаёт готовый перечень допустимых отклонений.

Чем поверочная плита отличается от разметочной?

Главное различие при выборе — задача: поверочную используют для проверок, разметочную выбирают для разметочных работ. В каталоге обе указаны как чугунные плиты из СЧ20 по ГОСТ 3134-77. Совпадение этих данных не означает, что можно без дополнительной оценки заменить одну другой на конкретном рабочем месте.

Можно ли использовать опорную плиту вместо поверочной?

Не следует принимать такое решение только на основании того, что обе позиции названы плитами. Опорная и поверочная представлены как разные виды изделий, а в каталоге для них приведены разные ГОСТы. Сначала установите требования контрольной операции, затем проверьте данные конкретной позиции и условия её применения.

Зачем нужна поверочная плита при измерении детали?

Она предоставляет поверхность, относительно которой организуют установку и проверку. Измерение выполняют подходящим инструментом, а его результат оценивают по требованиям к детали. Чтобы сравнивать полученные показания, нужно сохранять предусмотренное методикой положение изделия и одинаковый порядок действий.

Как выбрать плиту для проверки и разметки?

Определите, какая операция является основной и допускает ли ваша методика совмещение работ на одной поверхности. Затем запросите параметры подходящих позиций и сопоставьте их с требованиями участка. Не выбирайте плиту только по совпадению материала и ГОСТ: назначение изделия остаётся отдельным условием.

Итог

Поверочная плита нужна как базовая поверхность для проверки деталей, но не заменяет измерительный инструмент, методику и требования к результату. В представленном ассортименте её следует отличать от разметочной, опорной и станочной плит прежде всего по задаче. Для заказа опишите проверяемое изделие и порядок работы, а параметры конкретной позиции уточните до принятия решения.
