Для чего нужен колосник в котле: устройство и выбор

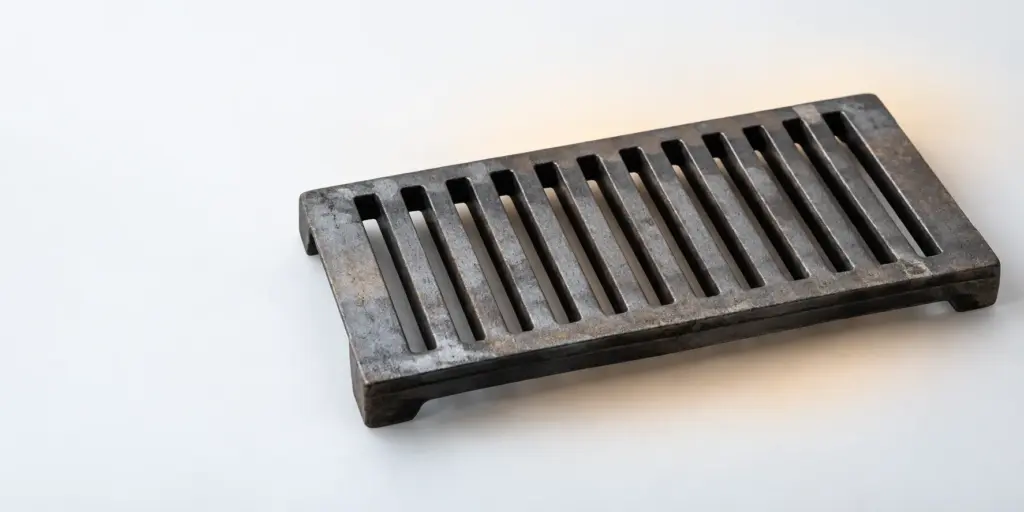

Если коротко отвечать на вопрос, для чего нужен колосник, он удерживает твёрдое топливо в топке котла и оставляет под ним пространство для подачи воздуха. Через отверстия колосниковой поверхности воздух поступает к топливу, а зола и мелкие остатки горения могут уходить вниз.

Уточнить наличие колосника

Колосник работает в зоне непосредственного контакта с топливом и высокой температурой. Поэтому при подборе важно рассматривать его не как обычную металлическую плиту, а как элемент топочного устройства с определёнными габаритами, формой и опорой. Деталь должна занять предусмотренное место, удерживать топливный слой и не перекрывать подачу воздуха. Для промышленного котла ошибка в выборе означает не только затруднённый монтаж: она может изменить условия горения и усложнить обслуживание топки.

Место колосника в устройстве котла

В котле, рассчитанном на сжигание твёрдого топлива на решётке, колосник отделяет рабочую зону с топливом от пространства под ней. Сверху на него поступает и горит топливо. Снизу к топливному слою подходит воздух, необходимый для горения. Между этими зонами должна сохраняться рабочая поверхность с отверстиями: она служит опорой для топлива, но при этом не превращается в сплошную преграду для воздушного потока.

Зола, образующаяся при сгорании, частично проходит через отверстия вниз. Это помогает освобождать поверхность, на которой лежит топливо. Однако колосник не заменяет очистку топки: мелкие остатки могут задерживаться в отверстиях или на опорных участках. Если проходы забиты, подача воздуха через топливный слой становится менее равномерной. При эксплуатации поэтому оценивают не только целостность детали, но и состояние её рабочих промежутков.

Важно различать отдельный колосник и всю поверхность, на которой размещено топливо. В зависимости от устройства котла она может состоять из нескольких элементов и опираться на другие детали. В каталоге для котлов представлены колосники, колосниковые решётки и балки. Эти названия не следует считать взаимозаменяемыми при заказе: сначала определяют, что именно требуется заменить, затем уточняют исполнение и совместимость с местом установки.

Роль в горении и удалении золы

Для устойчивого горения топливо должно получать воздух. Колосниковая поверхность позволяет подводить его снизу через слой топлива, а не только к открытой верхней части слоя. В результате назначение детали связано сразу с двумя процессами: она несёт механическую нагрузку от топлива и сохраняет путь для воздушного потока. Если рассматривать только прочность и не учитывать форму рабочих отверстий, можно выбрать деталь, которая встанет на место, но не будет соответствовать устройству топки.

Проход для воздуха зависит не от одного отверстия, а от состояния всей рабочей поверхности. Зола способна закрывать часть промежутков; повреждённые или смещённые элементы также меняют условия прохода воздуха. Поэтому при осмотре имеет смысл проверить поверхность целиком: нет ли перекрытых участков, не изменилось ли положение деталей, не мешает ли накопившийся остаток свободному проходу через решётку. Выводы о причине нарушенного горения делают после проверки топочного устройства, а не по виду одного колосника.

Ещё одна задача поверхности — удержать основную массу топлива в зоне горения, пока мелкие продукты сгорания уходят вниз. Здесь требуется баланс между опорой и открытыми промежутками. Самовольная замена элемента на сплошную заготовку устраняет предусмотренный путь для воздуха и золы. Напротив, деталь неподходящей формы может недостаточно поддерживать топливный слой или неправильно располагаться на опорах. Поэтому штатную геометрию при подборе учитывают вместе с внешними размерами.

Работа колосника связана и с регулярным обслуживанием. После остановки и охлаждения котла персонал получает возможность осмотреть рабочую поверхность, очистить доступные проходы и оценить состояние опорных мест. Такой осмотр помогает отделить засорение от повреждения самой детали. Если причина в скопившейся золе, нужна очистка; если элемент потерял целостность или правильное положение, требуется решение о его замене с учётом конструкции котла.

Материал и состав топочного узла

Представленные в каталоге колосники изготовлены из жаростойкого чугуна по ГОСТ 7769-82. При подборе это характеристика материала изделия, но она не отменяет проверки размеров и формы. Даже при одинаковом материале детали могут предназначаться для разных мест установки. Указывать поставщику только слово «чугунный» недостаточно: для идентификации нужны сведения о котле и заменяемом элементе.

Колосник, решётка и балка относятся к одному топочному узлу, но выполняют разные задачи в его составе. Когда изношена рабочая поверхность, нужно уточнить, меняется отдельный элемент или требуется комплектная решётка. Если выявлены проблемы с опорой, отдельно проверяют балки. Заказ без осмотра сопряжённых деталей может не решить задачу ремонта: новый колосник должен не просто иметь подходящие внешние очертания, но и правильно располагаться в предусмотренном месте.

Полезно заранее зафиксировать, как была собрана старая поверхность: какие элементы сняты, как они располагались и на что опирались. Такие сведения особенно важны, если изделие подбирают удалённо по заявке. Фотография демонтированной детали и места установки помогает обсудить форму, но не заменяет измерения. Если старая деталь разрушена, размеры лучше уточнять по сохранившимся элементам и документации на конкретный котёл.

Как выбрать колосник для промышленного котла

Начните с модели котла. В каталоге есть колосники для котлов Универсал-6, НР-18, ДКВР, ДЕ-25, КВ-ТС-20 и КЕ-10. Название модели позволяет сузить поиск, но само по себе не описывает состояние установленного узла и требуемую позицию. В заявке стоит указать, нужен отдельный колосник, колосниковая решётка или балка, а также приложить данные о заменяемой детали. Это снижает риск получить изделие для другой части топки.

Следующий шаг — сверка размеров. В каталоге представлены размеры 300×300 и 400×400 мм. Сопоставьте их с габаритами снятого элемента и доступным посадочным местом. При этом не ограничивайтесь парой чисел: проверьте очертания, положение рабочих проходов и способ опирания. Совпадение внешнего размера не доказывает, что деталь подходит к конкретной решётке. Если измерения расходятся или старая деталь деформирована, перед заказом уточните данные у поставщика.

После сверки размеров проверьте саму задачу ремонта. Иногда в заявке пишут «колосник», хотя при осмотре оказывается, что требуется решётка в сборе или опорная балка. Лучше обозначить состав заказа до согласования поставки. В разделе Колосники, изложницы (промышленные) можно начать поиск нужной позиции, а затем уточнить совместимость по модели котла и данным демонтированного узла.

Запросить подбор

Если подбор ведётся для планового ремонта, подготовьте перечень деталей до отправки запроса. Отдельно укажите элементы, которые предстоит заменить, и те, состояние которых ещё требует проверки после разборки. Такой порядок помогает не смешивать подтверждённую потребность с предположениями. При отсутствии точных размеров не стоит подменять их приблизительной оценкой по фотографии: лучше сообщить, какие данные известны, и согласовать, что ещё необходимо измерить.

Проверка перед заменой

Решение о замене принимают по состоянию детали и требованиям к работе узла. После остановки и охлаждения котла проверяют, сохраняет ли колосник целостность, устойчиво ли лежит на опорах и не нарушены ли рабочие проходы. Трещины, разрушенные участки и заметное смещение требуют внимания обслуживающего персонала. При осмотре также проверяют соседние элементы: повреждение одной детали может сопровождаться изменением положения всей рабочей поверхности.

Перед установкой новой детали следует убедиться, что место для неё очищено и опорные участки пригодны для дальнейшей работы. Если проблема связана с балкой или расположением остальных частей решётки, замена только одного колосника может оказаться недостаточной. Не следует подгонять изделие на месте без проверки его назначения. Когда геометрия не совпадает, сначала уточняют позицию и размеры, а не рассматривают доработку как обычный этап монтажа.

После установки важно проверить, что элемент занимает предусмотренное положение и не перекрывает пути для воздуха и удаления золы. Оценивать результат следует вместе с состоянием всей решётки. Исправный отдельный колосник не обеспечит нормальную работу, если другие участки поверхности забиты или смещены. Поэтому при ремонте полезно фиксировать не только факт замены, но и обнаруженные проблемы соседних элементов — это пригодится при следующем обслуживании и заказе запасных частей.

При закупке деталей для разных работ разделяйте заявки по назначению. Колосник относится к топочному устройству, тогда как позиции раздела Вкладыши бронзовые для оборудования подбирают для других узлов. Если одновременно формируется общая заявка на ремонт оборудования, каждому изделию нужны собственные исходные данные. О том, какие параметры фиксировать для таких деталей, отдельно рассказано в статье Вкладыши: толщина, размеры и выбор детали.

Данные для заявки поставщику

В запросе на колосник укажите модель котла, наименование нужного элемента, размер снятой детали и сведения о месте установки. Если сохранилась старая деталь, приложите её фотографии с разных сторон и отдельно покажите опорные участки. Уточните, требуется одна позиция или несколько элементов для восстановления решётки. Чем яснее описан состав узла, тем проще проверить предложение до оплаты и отгрузки.

Сведения о материале также лучше записать в заявке явно. Для представленных колосников указан жаростойкий чугун по ГОСТ 7769-82. Если в документации вашего котла приведены дополнительные требования к конкретной детали, передайте их при согласовании. Не стоит считать наличие подходящего размера подтверждением соответствия всем условиям установки: окончательная сверка включает модель котла, назначение элемента, форму и опирание.

Стоимость и наличие конкретной позиции запрашивают после определения изделия. Размер и модель котла помогают подготовить запрос, но без согласованного состава поставки сравнение предложений будет неточным: в одном случае речь может идти об отдельном колоснике, в другом — о решётке или балке. Порядок обсуждения стоимости и исходные данные для запроса рассмотрены в материале Сколько стоят колосники для котлов: размеры и марки.

Частые вопросы

Для чего нужен колосник в котле?

Он служит опорой для твёрдого топлива и сохраняет проход для воздуха, который подводится к топливному слою снизу. Через промежутки рабочей поверхности вниз также уходят мелкие остатки горения. Поэтому состояние колосника влияет и на размещение топлива, и на условия его сжигания.

Как колосник влияет на горение топлива?

Рабочие отверстия участвуют в распределении воздуха под топливным слоем. Если часть проходов закрыта золой или положение элементов нарушено, воздух может поступать неравномерно. При этом причину изменений в работе котла определяют проверкой всего топочного устройства, а не только одного участка решётки.

Чем колосник отличается от колосниковой решётки?

Колосник называют отдельным рабочим элементом. Колосниковая решётка — поверхность или узел, на котором лежит топливо; в её состав могут входить отдельные элементы. При заказе уточняйте, нужна ли замена одной детали или более крупной части узла.

Как выбрать колосник для промышленного котла?

Сообщите модель котла и уточните, какой элемент требуется заменить. Затем сопоставьте размеры, форму и опорные участки с демонтированной деталью и местом установки. В каталоге указаны размеры 300×300 и 400×400 мм, но одного совпадения по габаритам для выбора недостаточно.

Когда колосник нужно заменить?

Если повреждение мешает удерживать топливо, сохранять рабочие проходы или надёжно устанавливать деталь, требуется оценить возможность её дальнейшей эксплуатации и подобрать замену. Осмотр выполняют после остановки и охлаждения котла; одновременно проверяют состояние соседних элементов и опор.

Для согласования поставки подготовьте модель котла, размеры и фотографии заменяемой детали. Укажите, нужен колосник, решётка или балка: это позволит обсуждать конкретную позицию, а не подбирать изделие только по общему названию.
