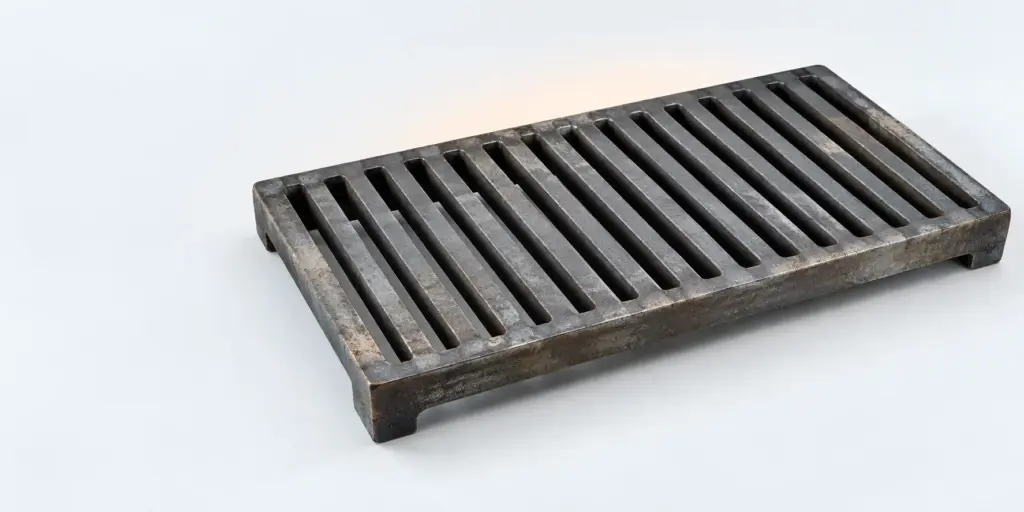

Какой колосник выбрать для котла: размеры и совместимость

Чтобы выбрать колосник для котла, сначала сверьте модель оборудования с обозначением позиции, затем проверьте размеры и устройство посадочного места. Размеров 300×300 или 400×400 недостаточно для подтверждения совместимости: важно установить, какая именно деталь стояла в котле и как она опиралась.

Уточнить совместимость колосника

Как выбрать колосник по модели котла

Обозначение котла — отправная точка подбора. В каталоге указаны колосники для НР-18, ДКВР-10, ДКВР-20, ДЕ-25, КВ-ТС-20, КЕ-10 и Универсал-6. Если модель известна, сначала найдите соответствующую позицию, а затем проверьте её исполнение по установленной детали или документации на оборудование. Такой порядок помогает не подменить поиск совместимой детали выбором изделия, которое лишь похоже по внешнему виду.

Передавайте обозначение модели полностью, без сокращений. Особенно важно не смешивать близкие по написанию обозначения: позиция для одного котла не становится подходящей для другого только потому, что их названия похожи. Если на оборудовании сохранилась табличка, используйте её данные. Если обозначение взято из внутренней заявки, сопоставьте его с документацией или фактически установленным котлом до отправки заказа.

Название позиции в каталоге служит ориентиром, но не заменяет проверки посадки. При ремонте узел мог быть изменён, а сведения о прежней детали — записаны неточно. Поэтому для уверенного выбора нужны сведения и о котле, и о том, что находится в нём сейчас. Посмотреть представленные позиции можно в разделе Колосники, изложницы (промышленные).

Размеры 300×300 и 400×400: что сверять

В каталоге есть колосники размером 300×300 и 400×400. Эти обозначения помогают отобрать изделия по габаритам, но не дают полного ответа о посадке в конкретный котёл. Сначала выясните, какие размеры приведены в имеющейся документации или заявке: размеры снятой детали либо свободного места под неё. Не стоит считать их взаимозаменяемыми без проверки, поскольку деталь должна не просто помещаться в проёме, но и правильно опираться.

Если старый колосник доступен, измерьте его и сравните полученные значения с данными на замену. Отдельно оцените форму краёв, расположение опорных участков и общий контур. Если деталь разрушена и измерить её целиком нельзя, полезны сохранившиеся части и размеры посадочного места. В таком случае сообщите, какие значения сняты с детали, а какие — с котла: это разные исходные данные для проверки.

Размер нельзя использовать как единственный признак соответствия. Совпадение габаритов ещё не подтверждает совпадение формы и способа установки. Обратная ошибка — отказаться от проверки позиции по модели из-за размеров, записанных без пояснения. Передайте поставщику исходные измерения и укажите, где именно они сделаны. Это позволит уточнить расхождение до оформления заказа, а не после получения изделия.

Какие данные о позициях подтверждены

Таблица показывает, какие сведения уже известны, а какие необходимо подтвердить на оборудовании. Она не устанавливает соответствие конкретного размера каждой перечисленной модели котла. Если требуется именно такая привязка, её следует проверять по выбранной позиции и данным установленного узла. Нельзя назначать размер котлу только на основании того, что оба упомянуты в каталоге.

При сравнении предложений отделяйте подтверждённые характеристики от предположений. Формулировка «подходит по размеру» сообщает меньше, чем сведения о модели котла, форме детали и месте её установки. Чем яснее составлена заявка, тем проще определить, достаточно ли данных для подбора или сначала нужен дополнительный замер.

Совместимость с посадочным местом

Посадочное место определяет, как деталь располагается в узле. При осмотре обратите внимание на поверхности, на которые опирается установленный колосник, и на то, чем ограничено его положение. Эти признаки нужно сопоставлять с заменой наряду с длиной и шириной. Если сравнить можно только фотографии, снимайте деталь и место установки отдельно: изображение изделия вне котла не всегда объясняет способ его опоры.

До демонтажа полезно зафиксировать расположение элементов узла. После снятия запишите, какая сторона детали была обращена к опорам и не закрывали ли соседние элементы часть контура. Такие наблюдения помогают разобраться в ситуации, когда измеренный габарит кажется подходящим, но повторить прежнюю установку невозможно. Для заявки важны не описания «примерно такой же» или «обычный», а конкретные наблюдения и размеры.

При подборе по чертежу проверьте, относится ли он к нужному исполнению котла и именно к заменяемой детали. Если чертёж относится ко всему узлу, выделите на нём требуемый элемент. При подборе по образцу укажите, есть ли на нём повреждения, которые могли изменить измеряемый контур. Ни фотографии, ни чертёж не следует рассматривать отдельно от обозначения котла, если оно известно.

Колосник, решётка или балка

Для ряда моделей котлов в каталоге представлены не только колосники, но также колосниковые решётки и балки. Это важно учитывать при составлении заявки: одинаковое упоминание модели котла не означает, что перечисленные изделия заменяют друг друга. Сначала назовите деталь, которую снимают или собираются заменить, затем уточните её положение в узле. Если технический персонал использует разные названия, приложите фотографию или обозначение из документации.

Не заказывайте отдельный колосник по заявке, в которой фактически требуется решётка либо балка. Даже точный размер не исправит ошибку в типе изделия. И наоборот, запрос на весь узел может быть избыточным, если требуется конкретная заменяемая деталь. Для согласования полезно перечислить, что уже имеется на объекте и что планируется получить от поставщика; тогда предмет поставки будет понятен обеим сторонам.

Если нужно сначала разобраться в назначении детали, прочитайте материал Для чего нужен колосник в котле: устройство и выбор. Для заказа всё равно потребуется проверка конкретного исполнения: общая схема работы узла не подтверждает взаимозаменяемость изделий для разных котлов.

Материал и указание ГОСТ

Для колосников в каталоге указано жаростойкое литьё по ГОСТ 7769-82. Это характеристика, которую можно включить в запрос при уточнении нужной позиции. При этом указание стандарта не раскрывает само по себе размеры, форму или применимость изделия к определённому котлу. Эти вопросы проверяют отдельно, по сведениям о позиции и установленном узле.

Не стоит заменять описание детали одной ссылкой на ГОСТ. Поставщику нужно понять, что именно требуется: колосник для указанной модели, замена по образцу или изделие с определёнными размерами. Если в документах предприятия есть дополнительные требования к поставке, приложите их к запросу и попросите подтвердить возможность выполнения. Не переносите требования из документов на решётку или балку на отдельный колосник без проверки предмета заказа.

Материал не устраняет монтажные расхождения. Даже когда характеристика литья соответствует запросу, изделие необходимо сопоставить с посадочным местом. Поэтому в рабочей заявке сведения о материале и сведения о геометрии лучше указывать раздельно. Такой подход позволяет увидеть, какой параметр уже подтверждён, а какой пока основан на предположении.

Направить данные для подбора

Подбор по снятой детали

Снятый колосник — полезный источник данных, если его форма сохранилась настолько, чтобы выполнить сравнение. Очистите участки, по которым будут сниматься размеры, и отметьте повреждения. Измеряйте не только общий контур, но и те участки, которые определяют опору в котле. Результаты лучше сопровождать простой схемой: без неё отдельные значения можно принять за размеры другого участка.

Если деталь расколота, не восстанавливайте недостающие размеры на глаз и не представляйте их как точные. Укажите, какие части сохранились, а какие значения получены по посадочному месту. При наличии нескольких фрагментов проверьте, позволяют ли они восстановить исходный контур. Если уверенности нет, так и напишите в запросе. Поставщик сможет отделить проверенные размеры от оценочных.

Фотографии должны помогать понять форму и расположение опорных мест. Сделайте общий вид снятой детали и отдельные снимки участков, которые вызывают сомнения. Если рядом размещён измерительный инструмент, проследите, чтобы было видно, к каким точкам относится измерение. Для сравнения с каталожной позицией особенно полезно сочетание снимка, схемы и точного обозначения котла.

Если модель котла неизвестна

Отсутствие обозначения модели не делает подбор невозможным, но уменьшает число надёжных ориентиров. Начните с осмотра котла и имеющейся документации. Если установить модель не удалось, опишите задачу как подбор по установленной детали и посадочному месту. Не присваивайте оборудованию наиболее похожее название из каталога: такая догадка может направить поиск к несовместимой позиции.

Снимите доступные размеры, зафиксируйте форму старой детали и её положение. Отдельно сообщите, сохранился ли колосник полностью и можно ли использовать его как образец. Если в заявке приводятся размеры проёма, прямо так их и обозначьте. Данные о проёме нельзя без пояснения выдавать за размеры самого изделия. Поставщику важно знать происхождение каждого измерения.

Когда сведений недостаточно для подтверждения совместимости, разумнее запросить уточнение, чем выбирать между позициями только по близкому габариту. Это особенно важно при повреждённом образце: часть формы могла быть утрачена. Итогом предварительной проверки должен стать понятный перечень недостающих данных, которые можно получить на объекте.

Что указать в заявке на колосник

Хорошая заявка позволяет сразу определить предмет поиска. Укажите модель котла, если она известна, и приведите её обозначение так, как оно записано на оборудовании или в документах. Затем назовите требуемую деталь: колосник, решётку либо балку. Если речь идёт о замене, сообщите, имеется ли снятый образец и в каком он состоянии.

• Запишите размеры и поясните, относятся они к детали или к посадочному месту.
• Опишите форму контура и участки, которыми деталь опирается в котле.
• Приложите фотографии, схему или чертёж, если они доступны.
• Отметьте расхождения между документацией, заявкой ремонтной службы и фактически установленной деталью.

Не скрывайте неопределённость за краткой формулировкой «колосник по размеру». Если одно значение установлено точно, а другое определено приблизительно, укажите это явно. Так проверка начнётся с спорного параметра. Для смежных задач по оборудованию используется отдельный раздел Вкладыши бронзовые для оборудования; его изделия не следует смешивать с заявкой на колосник.

Типичные ошибки при сравнении позиций

Первая ошибка — выбирать по совпадению размера, не проверив тип детали. Вторая — считать, что любое изделие с обозначением подходящей модели котла совместимо с установленным узлом без дополнительного сравнения. Третья — отправлять замеры без указания, откуда они получены. Каждая из этих ошибок оставляет поставщику возможность неверно понять задачу, даже если числа записаны правильно.

Ещё одна проблема возникает, когда за исходный образец принимают повреждённую деталь и не отмечают её состояние. По такому образцу трудно уверенно установить первоначальную форму. При переписке полезно сразу выделить спорные участки и задать конкретный вопрос: требуется ли дополнительный замер, фотография посадочного места или подтверждение обозначения котла. Это практичнее, чем повторять общий запрос о наличии.

При заказе разных деталей для одного оборудования ведите их как отдельные позиции. Колосник, решётка и балка могут относиться к одному узлу, но проверка каждой позиции должна опираться на её собственное наименование и размеры. Сводная заявка допустима, если из неё ясно, какие данные относятся к каждому изделию.

Проверка перед подтверждением заказа

Перед окончательным согласованием сопоставьте ответ поставщика с исходной заявкой. Совпадают ли модель котла и наименование детали? Понятно ли, какие размеры подтверждены и к чему они относятся? Учтены ли сведения о посадочном месте, если подбор проводился не только по обозначению котла? Эти проверки не требуют догадок о взаимозаменяемости и помогают выявить расхождение до поставки.

Если часть сведений осталась неподтверждённой, зафиксируйте это в переписке и уточните, чем закрыть вопрос. Иногда достаточно дополнительного снимка или замера; иногда нужно найти документацию на установленный узел. Не подменяйте такое уточнение предположением, что деталь «должна подойти». Для ремонтных работ особенно важно заранее согласовать, что именно считается выбранной позицией.

Похожий принцип действует и при подборе других деталей оборудования: название изделия не заменяет проверку его размеров и места установки. Отдельный пример такого подхода приведён в статье Диаметр вкладыша: подбор бронзовой детали. Для котлового колосника исходными остаются сведения о модели, установленной детали и её посадке.

Частые вопросы

Как подобрать колосник по модели котла?

Найдите точное обозначение котла и проверьте, есть ли для него позиция в каталоге. Колосники указаны для НР-18, ДКВР-10, ДКВР-20, ДЕ-25, КВ-ТС-20, КЕ-10 и Универсал-6. После поиска по модели сравните выбранное изделие со снятой деталью или документацией на узел. Если данные противоречат друг другу, сначала выясните причину расхождения.

Можно ли выбрать колосник только по размеру?

Размер помогает отобрать варианты, но не подтверждает совместимость. Для позиций 300×300 и 400×400 также нужно проверить форму детали, опорные участки и то, как она располагается в котле. Уточните, какие именно размеры имеются в заявке: самого колосника или посадочного места. Без такого пояснения сравнение может оказаться неверным.

Чем отличается колосник от колосниковой решётки?

При оформлении заказа это разные наименования изделий; для ряда моделей котлов в каталоге также указаны балки. Не определяйте нужную позицию только по общему названию узла. Посмотрите документацию или установленную деталь и передайте поставщику её наименование. Если название вызывает сомнения, приложите фотографию и укажите место детали в котле.

Что делать, если модель котла неизвестна?

Попробуйте найти обозначение на оборудовании или в документации. Если это не удалось, снимите размеры установленной детали и посадочного места, отметив происхождение каждого значения. Подготовьте фотографии общего вида и опорных участков. Не выбирайте модель из каталога по внешнему сходству: подбор в этом случае нужно вести по фактическим данным узла.

Что уточнить перед заказом колосника?

Сверьте модель котла, название нужной детали, её размеры и способ опоры. Если подбор выполняется по образцу, сообщите, цел ли он и какие размеры удалось измерить достоверно. При наличии чертежа или фотографий приложите их к запросу. Когда совместимость не подтверждена, сначала согласуйте недостающие данные, а затем оформляйте заказ.
