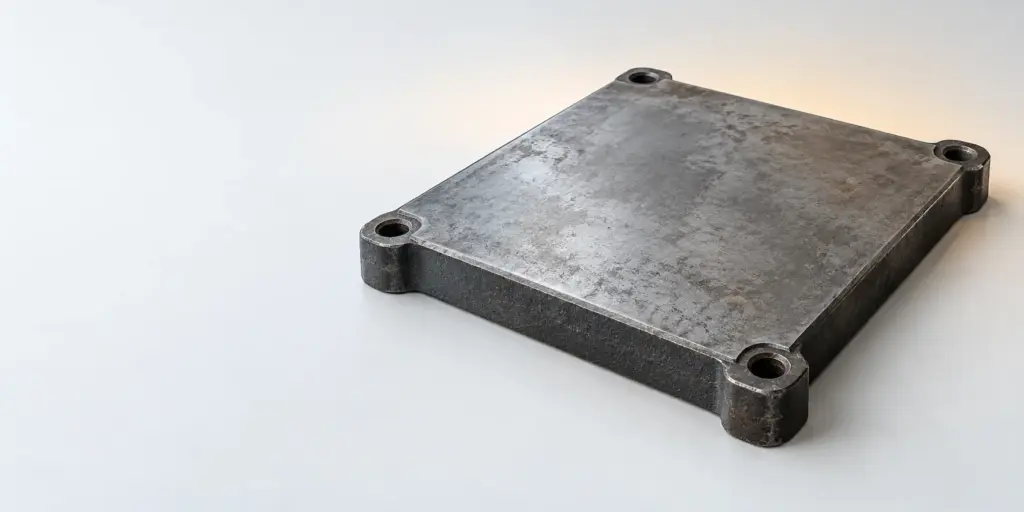

Зачем нужна поверочная плита: назначение и применение

Зачем нужна поверочная плита? Она нужна для выполнения проверочных операций, когда требуется использовать ровную рабочую поверхность как базу для контроля деталей и результатов работ. Такое изделие применяют там, где важно отделить функцию проверки от разметки, опирания или установки на станок.

Запросить цену и уточнить параметры

Назначение и основные задачи

Поверочная плита относится к рабочей оснастке, которая используется как базовая поверхность при проверочных операциях. Её назначение определяется не только формой, но и тем, какую задачу выполняет специалист. В данном случае основная задача — обеспечить понятную и стабильную основу для контроля деталей, заготовок и результатов обработки.

Когда изделие проверяют на обычном столе, верстаке или другой случайной поверхности, результат может зависеть от состояния основания. Плита выделяется именно как специальная рабочая поверхность для операций, связанных с проверкой. Поэтому её выбирают не по внешнему сходству с другими чугунными плитами, а по назначению.

Такое разделение особенно важно на предприятиях, где рядом выполняются разные операции. На одном участке может потребоваться проверить деталь, на другом — нанести разметку, на третьем — обеспечить опору, а возле оборудования — закрепить заготовку. Для каждой задачи в каталоге предусмотрен отдельный вид изделия.

В разделе представлены четыре вида плит: поверочная, разметочная, опорная и станочная. Их нельзя считать взаимозаменяемыми только потому, что все они имеют плитное исполнение и изготовлены из чугуна. Название указывает на рабочую функцию, а конструктивные особенности определяют удобство применения в конкретной операции.

Где применяют изделие

Основная область применения — проверка деталей и связанных с ними результатов работы. Плита служит исходной поверхностью, относительно которой специалист выполняет контроль. При этом конкретная методика, измерительный инструмент и требования к результату зависят от задачи предприятия и в переданных характеристиках не конкретизируются.

Изделие может быть полезно в тех случаях, когда важно организовать отдельное рабочее место для проверки. На такой поверхности проще отделить контрольную операцию от других процессов и не смешивать её с разметкой или обработкой на станке. Это помогает заранее определить, какая именно плита нужна для участка.

При выборе следует учитывать фактический сценарий работы. Если от изделия требуется именно проверочная функция, ориентируются на поверочное исполнение. Если на поверхности будут наносить линии и точки, рассматривают разметочную модель. Когда плита нужна главным образом как основание, подходит опорное исполнение. Для установки на станочное оборудование выбирают станочную модель с предусмотренными Т-образными пазами.

Плита не заменяет все остальные виды оснастки. Её назначение состоит в создании специализированной рабочей базы, а не в универсальном выполнении любых операций. Поэтому до заказа нужно сформулировать задачу участка: контроль, разметка, опора или работа со станком.

Чем отличаются четыре вида плит

Различия между изделиями удобно рассматривать по назначению и конструктивному исполнению. Поверочная и разметочная плиты объединены материалом и указанным стандартом. Опорная и станочная имеют тот же материал, но относятся к другой нормативной группе. У станочной дополнительно предусмотрены Т-образные пазы.

Из таблицы видно, что материал не является единственным критерием выбора. Все четыре вида выполнены из чугуна СЧ20, но поверочная и разметочная модели указаны по ГОСТ 3134-77, а опорная и станочная — по ГОСТ 1412-85. Поэтому при закупке нужно проверять не только состав материала, но и назначение изделия.

Поверочная и разметочная плиты

Эти два вида часто сравнивают из-за одинакового материала и общего стандарта. Обе модели — чугунные СЧ20, ГОСТ 3134-77. При этом они предназначены для разных операций: одна используется для проверки, другая — для разметки. Такое отличие является главным при подборе.

Проверочная операция отвечает на вопрос о соответствии детали или результата работы заданной задаче контроля. Разметочная операция нужна для нанесения ориентиров на заготовку или деталь. Если участок выполняет только разметку, не следует автоматически подменять разметочную плиту поверочной. Если же главной задачей является контроль, логичнее рассматривать поверочное исполнение.

При смешанном процессе стоит разделить операции по рабочим местам. Это позволяет не использовать одну поверхность одновременно как базу для проверки и как место для нанесения разметки. Такое разделение также упрощает описание заявки поставщику: в ней можно прямо указать, какая плита нужна и для какой операции.

Подробнее о назначении и практическом использовании можно прочитать в статье Поверочная плита для чего она нужна и как её применяют. Если требуется сравнить классы исполнения, см. материал Поверочная плита 1 класса: сравнение с 0 и 000.

Опорная и станочная плиты

Опорная модель предназначена для использования в качестве основания или опоры. Её выбирают в тех случаях, когда от плиты требуется поддерживать рабочее положение детали, узла или другого элемента. В отличие от поверочного исполнения, здесь на первом месте находится функция опирания, а не проведение проверки.

Станочная модель предназначена для работы со станочным оборудованием. Её отличительная конструктивная особенность — Т-образные пазы. Они позволяют рассматривать изделие именно как элемент станочной рабочей зоны, а не как обычную гладкую плиту для ручных операций.

Опорная и станочная плиты выполнены из чугуна СЧ20 и указаны по ГОСТ 1412-85. Несмотря на общий материал и стандарт, эти изделия нельзя объединять в одну категорию по назначению. Опорная плита решает задачу основания, а станочная дополнительно рассчитана на взаимодействие с оборудованием через Т-образные пазы.

Если на участке нет станочного оборудования и не требуется использовать Т-образные пазы, станочную модель не следует выбирать только из-за её чугунного исполнения. Аналогично, опорная модель не заменяет изделие, предназначенное для проверочных операций. Правильная закупка начинается с описания процесса, а не с поиска внешне похожей детали.

Плиты поверочные, опорные, разметочные собраны в соответствующем разделе каталога. Там удобно сопоставить виды изделий перед направлением заявки.

Как выбрать плиту для задачи

Первый шаг — определить операцию, которая будет выполняться на рабочей поверхности. Для проверки выбирают поверочный вид, для нанесения разметки — разметочный, для создания опоры — опорный, а для работы со станочным оборудованием — станочный. Такое правило помогает отсеять неподходящие варианты ещё до уточнения остальных параметров.

Второй шаг — проверить нормативное обозначение и материал. Для поверочной и разметочной плит заявлены чугун СЧ20 и ГОСТ 3134-77. Для опорной и станочной указаны чугун СЧ20 и ГОСТ 1412-85. Если в заявке важен конкретный стандарт, его нужно указать отдельно, чтобы поставщик подтвердил соответствие выбранного вида.

Третий шаг — оценить конструктивное исполнение. Для станочной модели наличие Т-образных пазов является отличительным признаком, который необходимо учитывать до заказа. Для остальных видов в переданных характеристиках такие пазы не указаны, поэтому нельзя приписывать им эту особенность без подтверждения.

Четвёртый шаг — разделить требования на обязательные и уточняемые. К обязательным относятся назначение, вид изделия, материал и стандарт. К уточняемым могут относиться параметры, которых нет в исходных данных: размеры, масса, исполнение рабочей поверхности и другие характеристики. Их следует запрашивать у поставщика, а не определять предположительно.

Пятый шаг — проверить, не нужна ли соседняя продукция для оборудования. В каталоге отдельно представлены Вкладыши бронзовые для оборудования и Втулки бронзовые. Эти разделы не заменяют плиту, но могут быть полезны при комплексном подборе комплектующих для производственного участка.

Получить расчёт по заявке

Что указать в запросе поставщику

Чтобы получить предметный ответ, в запросе достаточно начать с назначения. Нужно написать, требуется ли плита для проверки, разметки, опоры или станочного оборудования. После этого указывают вид изделия и желаемый стандарт, если он важен для закупки.

Для поверочной или разметочной модели можно указать: чугун СЧ20, ГОСТ 3134-77. Для опорной или станочной — чугун СЧ20, ГОСТ 1412-85. При выборе станочного варианта отдельно фиксируют необходимость Т-образных пазов. Такая структура снижает риск, что в подбор попадёт изделие другого назначения.

Если на предприятии есть внутренние требования к установке, их следует приложить к заявке отдельным списком. В переданных фактах не указаны размеры и другие числовые параметры, поэтому их необходимо согласовать с поставщиком по конкретной позиции. Не стоит заменять отсутствующие данные предположениями или выбирать изделие только по названию.

Практичный запрос может содержать четыре блока: вид плиты, рабочая задача, материал и стандарт, дополнительные конструктивные требования. Для станочной модели в последний блок включают Т-образные пазы. Для остальных вариантов указывают только те особенности, которые действительно нужны на участке.

Почему важно различать назначение

Ошибку при закупке часто вызывает общее название «плита». Однако в каталоге это не одно изделие, а четыре разных вида. Поверочная, разметочная, опорная и станочная модели могут использоваться в одном производственном процессе, но выполняют разные функции.

Различение назначения помогает избежать ситуации, когда изделие формально подходит по материалу, но не соответствует рабочей операции. Например, одинаковый чугун СЧ20 встречается у всех перечисленных видов, однако стандарты и назначение различаются. Для станочной модели дополнительно важны Т-образные пазы.

Поэтому в техническом запросе нужно указывать не только материал. Формулировка «чугунная плита» недостаточна для точного подбора. Надёжнее написать вид изделия и задачу: проверка, разметка, опора или установка на станочное оборудование.

Частые вопросы

Зачем нужна поверочная плита?

Она нужна для выполнения проверочных операций на специальной рабочей поверхности. Её выбирают, когда основная задача участка связана с контролем деталей и результатов работ.

Чем поверочная плита отличается от разметочной?

Поверочная модель предназначена для проверки, а разметочная — для нанесения разметки. Обе выполнены из чугуна СЧ20 и указаны по ГОСТ 3134-77.

Для чего нужна опорная плита?

Опорная плита используется как основание или опора в рабочей операции. Для неё указаны чугун СЧ20 и ГОСТ 1412-85.

Чем станочная плита отличается от других?

Станочная плита предназначена для работы со станочным оборудованием и имеет Т-образные пазы. Её материал — чугун СЧ20, стандарт — ГОСТ 1412-85.

Как выбрать плиту для участка?

Сначала определяют рабочую операцию, затем сопоставляют вид изделия, материал и стандарт. Для станочного применения дополнительно проверяют наличие Т-образных пазов.

Итоги

Поверочное исполнение выбирают для проверочных операций, разметочное — для нанесения разметки, опорное — для создания основания, станочное — для работы со станочным оборудованием. Поверочная и разметочная модели изготовлены из чугуна СЧ20 по ГОСТ 3134-77. Опорная и станочная выполнены из чугуна СЧ20 по ГОСТ 1412-85, причём у станочной предусмотрены Т-образные пазы.

Перед заказом нужно зафиксировать задачу участка и не ограничиваться общим названием изделия. Если требуется уточнить подходящий вид, стандарт или конструктивное исполнение, направьте поставщику описание рабочей операции.
