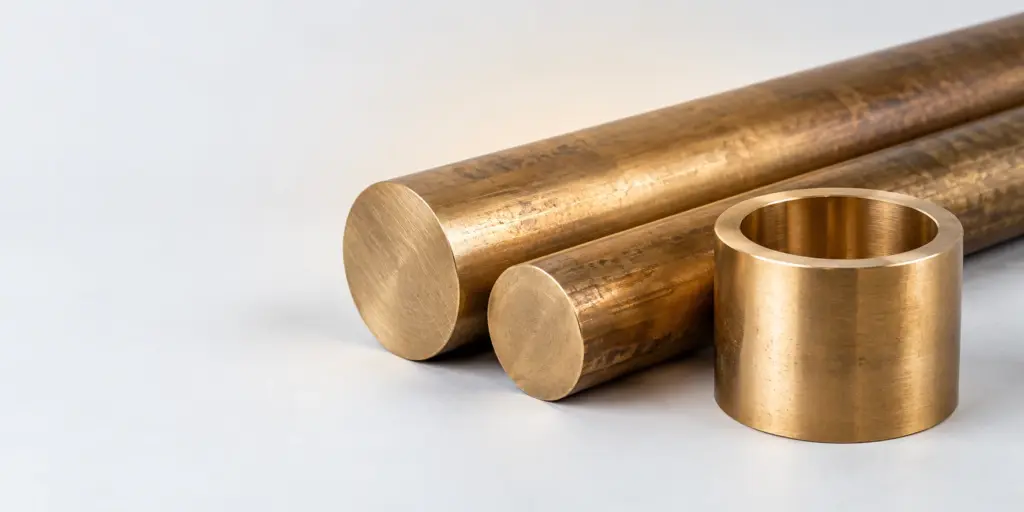

Круг бронзовый БрОЦС5-5-5 и БрАЖ9-4: выбор под втулку

Круг бронзовый БрОЦС5-5-5 и БрАЖ9-4 выбирают под втулку не по названию марки, а по требованиям чертежа, условиям работы узла и возможности получить нужную деталь из заготовки. БрОЦС5-5-5 относится к оловянной бронзе, БрАЖ9-4 — к алюминиевой; без данных о нагрузке и сопряжении объявлять одну из них универсально лучшей нельзя.

Запросить подбор заготовки

БрОЦС5-5-5 и БрАЖ9-4: исходные различия

Первое различие, которое можно установить по переданным данным, — группа бронзы: БрОЦС5-5-5 рассматривается как оловянная, БрАЖ9-4 — как алюминиевая. Это отправная точка для проверки материала, но не готовый ответ о сроке службы втулки. По одному обозначению нельзя рассчитать допустимую нагрузку, оценить износ конкретной пары или назначить режим смазки. Для таких выводов нужны требования к материалу, сведения о заготовке и описание работы узла.

В закупке полезно разделять два вопроса. Первый — какой материал допускает конструкторская документация для данной детали. Второй — какой круг позволит изготовить втулку с нужными размерами и припусками. Если чертёж прямо задаёт марку, сравнение начинают с проверки соответствия поставки этому требованию. Если допускается выбор материала, сначала собирают условия эксплуатации, а затем согласовывают решение с ответственным за конструкцию или ремонт. Наличие подходящего диаметра на складе не заменяет согласование марки.

Сопоставление ниже намеренно не содержит чисел прочности, твёрдости или допустимого давления: такие значения для конкретных заготовок не предоставлены. Таблица показывает, что известно из условий задачи и что потребуется уточнить до заказа.

Что означает нагрузка для втулки

Фраза «втулка держит нагрузку» слишком общая для выбора материала. Нужно понимать, как усилие передаётся на рабочую поверхность, действует ли оно постоянно или меняется, есть ли удары и перекосы. Важны также движение сопряжённой детали, продолжительность работы, состояние смазки и возможность загрязнения. Две втулки одинакового наружного размера могут работать в разных условиях. Поэтому переносить решение с одного узла на другой только по размерам опасно.

Особенно важно отделить расчётную задачу от закупочной. Закупщик может уточнить наличие круга, размер заготовки и комплект поставляемых документов. Но подтверждать работоспособность пары трения по факту наличия материала нельзя. Если исходных данных недостаточно, в запросе следует обозначить, какие сведения отсутствуют: нагрузка, режим движения, материал сопряжённой детали, условия смазки либо требуемый ресурс. Такой перечень помогает получить предметное заключение от конструктора или ремонтной службы.

Когда речь идёт о ремонте, стоит уточнить причину выхода прежней втулки из строя. Износ мог быть связан не только с материалом, но и с нарушенным сопряжением, загрязнением, перекосом или недостаточной подачей смазки. Замена марки без проверки причины не гарантирует результата. Для сопоставления подходов к оценке износа можно прочитать материал Расчёт износостойкости чугунных втулок. Он посвящён другому материалу, поэтому его выводы нельзя автоматически переносить на бронзовый круг.

Как выбрать марку под конкретную втулку

Начните с чертежа или ремонтной ведомости. Если в документации указана БрОЦС5-5-5 либо БрАЖ9-4, зафиксируйте это обозначение в заявке без самостоятельной замены. Проверьте, нет ли дополнительных требований к заготовке, обработке и контролю готовой детали. Если чертёж утрачен, одного образца изношенной втулки может не хватить: его размеры могли измениться в работе, а исходная марка не всегда определяется внешним осмотром.

Затем опишите условия узла. Укажите, какая деталь работает внутри втулки, как происходит движение, что известно о нагрузке и смазке. Отдельно запишите особенности, влияющие на эксплуатацию: остановки и пуски, возможные удары, загрязнение, ограниченный доступ для обслуживания. Не нужно подставлять приблизительные характеристики материала вместо отсутствующих данных. Лучше прямо отметить, что конкретный параметр неизвестен и требует проверки.

После этого сформулируйте критерий выбора. Если задача состоит в точном повторении утверждённой детали, приоритетом будет соответствие документации. Если предусмотрена замена материала, решение должен подтвердить специалист, отвечающий за узел. Если необходимо лишь заказать металл для уже согласованной втулки, предмет закупки — круг нужной марки и размера, а не обещание определённого ресурса. Такое разделение снижает риск заказать технически доступную, но не согласованную заготовку.

Для первичного поиска исходного материала используйте раздел Круги / прутки бронзовые. Каталог помогает найти нужный тип продукции, но итоговые размеры, марку и требования к документам всё равно следует подтвердить в запросе. Если выбор между двумя марками остаётся открытым, приложите к обращению чертёж и описание режима работы; ответ без этих данных будет слишком общим.

Как рассчитать размер круга под обточку

Для втулки важен не только её наружный размер. Заготовка должна позволять получить наружную поверхность, внутреннее отверстие и торцы после предусмотренных операций. Поэтому диаметр круга не выбирают простым копированием наружного диаметра готовой детали. К размеру детали добавляют припуск, который назначают с учётом состояния исходной поверхности и принятого маршрута обработки. Конкретное значение припуска должен определить технолог по чертежу и фактическим условиям производства.

Длину заготовки также определяют по готовой длине втулки и необходимой обработке торцов. Если из одного прутка планируется получить несколько деталей, учитывают способ разделения и потери материала при резке. Закупочная длина и длина отрезанной заготовки — разные позиции расчёта. Их полезно указывать раздельно, чтобы поставщик и цех одинаково понимали потребность.

Отверстие втулки требует отдельного решения. Его могут получать из сплошной заготовки по технологическому процессу, но возможность и экономичность такого маршрута следует оценивать для конкретных размеров. По этой причине при запросе круга желательно сообщать не только наружный размер детали, но и её внутренний диаметр. Без него нельзя полноценно оценить объём обработки и сопоставить заготовку с готовым изделием.

В середине согласования проверьте, не удобнее ли закупать уже изготовленную деталь. В разделе Втулки бронзовые представлен другой предмет запроса: не круг под последующую обработку, а втулка. Сравнивать эти варианты следует по чертежу, доступным операциям в цехе и требованиям к приёмке. Само наличие готовой втулки похожего размера ещё не означает её взаимозаменяемости.

Уточнить круг под чертёж

Пример расчёта потребности без подстановки неизвестных чисел

Рассмотрим порядок расчёта для партии втулок, когда чертёж есть, но параметры в заявке ещё не сведены. Сначала выпишите готовые наружный и внутренний диаметры, длину и количество деталей. Затем попросите технолога указать наружный припуск, припуск по торцам и маршрут получения отверстия. После этого определите размер одной заготовки и проверьте, можно ли получить запланированное количество заготовок из выбранной длины круга с учётом разделения.

Если технологический маршрут ещё не утверждён, не превращайте предварительную оценку в окончательный заказ. Обозначьте в расчёте отдельно подтверждённые размеры и допущения. Например, наружный размер готовой втулки может быть известен по чертежу, а требуемый диаметр исходного круга — оставаться на согласовании из-за припуска. Это не ошибка расчёта, а нормальная граница исходных данных. Ошибкой было бы скрыть её и передать поставщику неподтверждённый размер как окончательный.

Проверьте расчёт и со стороны производства. Достаточно ли предусмотренной заготовки для закрепления и обработки торцов? Учтены ли особенности отрезки? Не смешаны ли количество готовых втулок и количество приобретаемых отрезков? Для серийной потребности полезно оформить короткую таблицу: обозначение детали, марка, размер готовой втулки, размер заготовки, количество и статус согласования. Такая ведомость не заменяет чертёж, но позволяет быстро обнаружить пропуски до отправки заявки.

Отдельно оцените последствия ошибки. Круг недостаточного диаметра может не дать нужный наружный размер после обработки. Избыточно крупная заготовка увеличит объём снятия материала. Неверно указанная длина нарушит план раскроя. Здесь не требуется предполагать цену или процент отхода: достаточно проверить размерную цепочку и передать поставщику окончательно согласованную потребность.

Когда нужен круг, а когда готовая деталь

Круг имеет смысл запрашивать, когда предприятие планирует самостоятельно изготовить втулку и располагает согласованным технологическим процессом. В таком случае поставщик передаёт заготовку, а ответственность за размеры и обработку готовой детали распределяется согласно принятому порядку работ. Запрос должен описывать именно исходный материал: марку, размеры, количество, требования к документам и, при необходимости, дополнительные условия поставки.

Готовую втулку запрашивают иначе. Помимо материала, определяют размеры и требования к самой детали, поскольку после поставки она должна соответствовать заданному назначению. Не следует заменять заявку на готовую втулку фразой «подобрать подходящий круг»: это разные объекты контроля. Обратная ошибка тоже встречается — заказывать готовую деталь, когда чертёж ещё будет уточняться в ходе ремонта. В этом случае сначала нужно согласовать размеры и исполнение.

Для некоторых узлов предметом закупки бывает не отдельная втулка. Раздел Вкладыши бронзовые для оборудования помогает не смешивать разные виды деталей в одной заявке. Название узла лучше сверить с чертежом: похожее назначение не делает вкладыш и втулку одной и той же позицией. Это особенно важно при закупке по устному описанию неисправности, когда деталь ещё не идентифицирована.

Проверка чертежа и сопутствующих деталей

Материал втулки нельзя рассматривать отдельно от её посадки и сопряжённых деталей. Для закупочной подготовки нужно убедиться, что наружный и внутренний размеры относятся к одной версии чертежа, а обозначение узла совпадает с заявкой ремонтной службы. Если корпус или сопряжённая деталь менялись, прежняя спецификация втулки может потребовать проверки. Это не основание самостоятельно менять марку бронзы, но причина остановить заказ до уточнения документации.

При проверке обращайте внимание на единицы измерения, состояние размеров и назначение каждого значения. Размер изношенной детали не следует без подтверждения считать номинальным размером новой втулки. Если есть старый чертёж и результаты обмера, храните их как разные источники данных. Обмер помогает оценить фактическое состояние узла; чертёж задаёт исходное требование, если он действующий. Расхождения между ними должны быть разрешены до заказа круга под окончательную обработку.

Связь детали с корпусом хорошо видна и в других задачах снабжения. Для понимания порядка идентификации смежных деталей пригодится статья Маркировка и выбор корпусов. Она не задаёт свойства бронзы, но напоминает, почему обозначение детали и данные её узла следует проверять вместе, а не подбирать материал только по внешнему виду снятого образца.

Что передать поставщику для предметного ответа

В запросе укажите полное обозначение требуемой марки без сокращений, вид продукции «круг», нужные размеры и количество. Если возможны обе рассматриваемые марки, не пишите их через запятую без пояснения: поставщик должен понимать, требуется ли выбор одной позиции, расчёт двух альтернатив или проверка наличия каждой. Приложите чертёж втулки либо согласованную спецификацию заготовки. Если известен только готовый размер детали, прямо сообщите, что размер круга ещё предстоит определить.

Добавьте сведения об условиях работы, если ожидаете помощь именно в выборе материала. Полезны данные о сопряжённой детали, движении, нагрузке, смазке и ранее выявленной причине износа. При отсутствии части информации отмечайте это открыто. Не просите подтвердить пригодность марки «для любой нагрузки»: такое заключение невозможно сделать без описания конкретного узла. Разделите вопросы по адресатам: поставщику — наличие и параметры поставки, технологу — заготовка и обработка, конструктору — допустимость применения материала.

Перед отправкой проверьте, что заявка не противоречит сама себе. Марка в тексте письма должна совпадать с маркой в приложении, количество деталей — с расчётом заготовок, а размеры круга — с утверждённым припуском. Отдельно перечислите документы, которые потребуются при приёмке. Когда все эти сведения сведены в одной заявке, обсуждение двух марок становится проверяемым техническим выбором, а не предположением по названию бронзы.

Частые вопросы

Чем отличается БрОЦС5-5-5 от БрАЖ9-4?

В рассматриваемой задаче первая марка относится к оловянной бронзе, вторая — к алюминиевой. Для выбора втулки этого различия недостаточно: нужны требования чертежа и описание условий работы.

Какая марка лучше держит нагрузку во втулке?

Без данных о режиме работы и требований к материалу обоснованно назвать одну марку лучшей нельзя. Нагрузку оценивают для конкретного узла с учётом сопряжения и смазки.

Какой круг взять под обточку втулки?

Выбирайте размер круга по готовым размерам детали и согласованным припускам на обработку. Для определения длины заготовки дополнительно учитывайте торцевую обработку и способ разделения прутка.

Можно ли заменить одну марку другой?

Замена требует проверки чертежа и согласования с ответственным за узел специалистом. Совпадение размеров исходного круга не подтверждает взаимозаменяемость материалов.

Что указать в запросе на круг для втулки?

Укажите марку, размеры и количество заготовок, приложите чертёж и перечислите требования к документам. Если нужен подбор марки, дополните запрос сведениями о работе втулки и отметьте неизвестные параметры.
