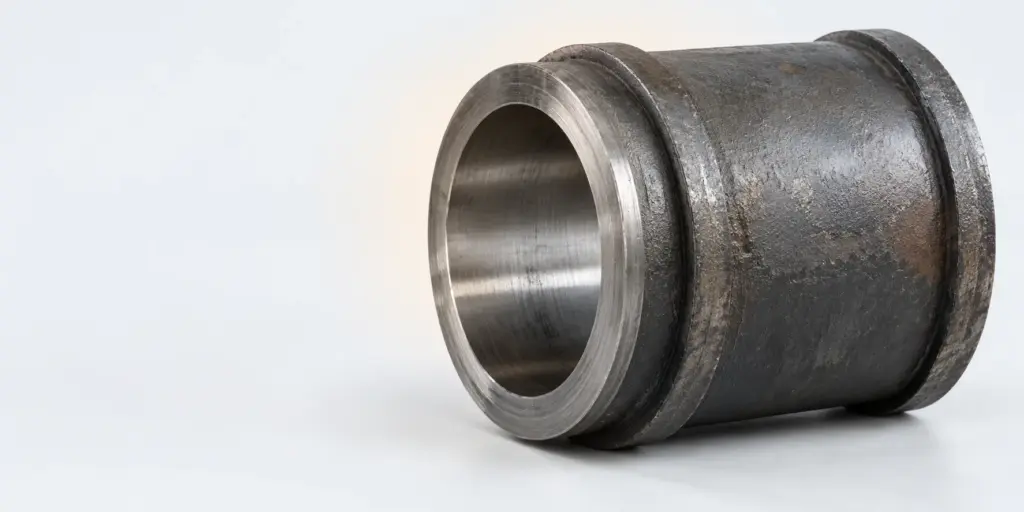

Расчет износостойкости чугунных втулок ГОСТ 7293

Запросить подбор втулки

Что именно нужно рассчитать

Износостойкость в задаче снабжения означает способность втулки сохранять пригодные для работы размеры и состояние поверхности в конкретном узле. Для заявки недостаточно написать, что нужна «износостойкая» деталь. Нужно указать, где она установлена, с какой деталью сопрягается, как нагружается и по какому признаку считается выработавшей ресурс. Один и тот же результат измерения может иметь разное значение для разных посадок и режимов: пригодность определяют по требованиям конкретного оборудования, а не по универсальной оценке износа.

ГОСТ 7293 в рамках рассматриваемой номенклатуры задает технические условия на чугунные втулки. Однако ссылка на технические условия сама по себе не сообщает, сколько деталь прослужит в дробильном оборудовании. Стандартное обозначение изделия и эксплуатационный прогноз решают разные задачи. Первое нужно для идентификации поставляемой втулки, второе — для сравнения материалов и планирования замены на основании сведений о работающем узле.

Практический расчет начинают с базы сравнения: исходного состояния втулки, состояния после работы и продолжительности этой работы. Изменение рабочего размера соотносят с фактической наработкой. Если известен установленный для оборудования предел износа, по полученной скорости изменения размера можно сделать предварительную оценку остаточного ресурса. При этом результат остается оценочным: следующий период работы может отличаться по подаче материала, количеству абразива или характеру ударов.

Когда достоверной истории замеров нет, точный срок службы из обозначения чугуна не выводят. Сначала составляют перечень исходных данных и организуют контроль состояния. Это позволяет отделить выбор материала от предположений о ресурсе и не закладывать в закупку неподтвержденную цифру.

Исходные данные для оценки втулки

Первый источник — данные об узле: место установки, назначение втулки, чертеж или размеры сопряжений, состояние вала либо другой контактирующей детали. Важно понимать, неподвижна ли втулка относительно корпуса и где возникает рабочее перемещение. Без этого нельзя уверенно определить, какая поверхность изнашивается и какие замеры характеризуют потерю работоспособности. Повреждение посадки и износ рабочей поверхности фиксируют раздельно: внешне похожая выбраковка может иметь разные причины.

Второй источник — сведения об эксплуатации. Записывают режимы пуска и остановки, случаи перегрузки, наличие ударов, условия попадания твердых частиц в контакт, порядок очистки и обслуживания. Для дробильно-размольного оборудования особенно важно различать нормальное воздействие перерабатываемого материала и отклонения режима. Втулка, поврежденная после заклинивания или нарушения посадки, не дает надежной оценки обычной износостойкости материала.

Третий источник — история установленных деталей. Полезны обозначение изделия, маркировка литейного сплава, документы поставки, дата установки, записи осмотров и причина снятия. Если маркировка на снятой втулке не читается или документы отсутствуют, материал нельзя определять догадкой по цвету и внешнему виду. Такие образцы можно использовать для изучения характера повреждения, но сравнивать марки по ним без подтверждения состава некорректно.

Замеры проводят в одинаково выбранных местах и фиксируют способ измерения. Рабочая поверхность может изнашиваться неравномерно: одна отметка не описывает состояние всей втулки. В акте осмотра отмечают следы задиров, местного выкрашивания, деформации, повреждения сопряженной детали и наличие частиц в зоне контакта. Описание помогает понять, почему размер изменился, и не приписывать каждый дефект только свойствам чугуна.

Удар и абразив: разные причины отказа

Абразивное воздействие связано с твердыми частицами, которые попадают между рабочими поверхностями или воздействуют на открытый участок детали. При осмотре обращают внимание на характер следов и на то, откуда частицы поступают в узел. Если загрязнение зависит от состояния сопряжения или обслуживания, замена одной марки чугуна может не устранить причину ускоренного износа. Поэтому описание среды для закупки должно включать не только слово «абразив», но и сведения о том, где он появляется.

Ударная нагрузка требует отдельной оценки. Важно различать повторяющиеся удары в обычном рабочем цикле и единичное повреждение при нештатном событии. Следы сколов, трещин или смятия рассматривают вместе с данными об установке и работе оборудования. По одному поврежденному образцу нельзя надежно решить, что материал в целом не подходит: сначала проверяют, была ли втулка установлена по документации и не возникла ли перегрузка.

При сочетании удара и абразива выбор нельзя сводить к требованию максимальной стойкости к истиранию. Материал, который рассматривают для сравнительных испытаний, должен оцениваться по тому виду повреждения, который реально выводит втулку из работы. Если размер еще допустим, но деталь снимают из-за разрушения, расчет только по потере размера не опишет фактический ресурс. И наоборот, отсутствие видимых трещин не означает пригодность, когда рабочий размер уже выходит за пределы, установленные для узла.

Полезно составить краткую карту отказов: какой дефект встречается, где он расположен и при каких обстоятельствах выявлен. Она помогает сформулировать поставщику задачу без расплывчатого требования «чугун получше». В заявке отдельно описывают воздействие твердых частиц, ударные события и состояние сопряженных деталей. Так проще сравнить предложения по изделиям и согласовать, какие эксплуатационные сведения еще нужно собрать до окончательного выбора.

Как выбрать марку чугуна для конкретного узла

Выбор начинают с идентификации установленной детали. Сверяют документацию на оборудование, обозначение втулки и маркировку литейного сплава. Маркировка указывает, какой материал применен, но не заменяет сведения о его работе в конкретной дробилке. Если в документах и на детали обнаружены расхождения, их выясняют до заказа: сравнение износа разных втулок имеет смысл только при понимании того, что именно сравнивается.

Следующий шаг — определить преобладающую причину вывода детали из эксплуатации. Для этого изучают снятые втулки и записи ремонта. При равномерном изменении рабочего размера основной вопрос связан с изнашиванием контактной поверхности. При местном разрушении проверяют удар, перекос, состояние посадки и нештатные нагрузки. При смешанной картине разделяют наблюдения по режимам работы; иначе выбранная марка может решить одну проблему и не повлиять на другую.

После этого сравнивают доступные варианты по одинаковым правилам контроля. В каталоге можно проверить раздел Втулки чугунные ГОСТ 7293. Для отдельного запроса по маркировке предусмотрен раздел Втулки чугунные АЧС-1. Наличие позиций в разных разделах не означает их взаимозаменяемости: пригодность изделия подтверждают по документации на узел, размерам, посадке и согласованному материалу.

Если данных о работе вариантов нет, решение о замене материала принимают осторожно. Сначала согласовывают требования к изделию и контроль после установки, затем сравнивают фактическое состояние деталей в сопоставимой эксплуатации. Такой порядок полезнее выбора по общему описанию свойств материала: в дробильном узле на результат одновременно влияют абразив, удары и состояние сопряжения.

Передать данные для подбора

Порядок расчета по результатам замеров

Для оценки берут исходный рабочий размер установленной втулки и повторный размер после известного периода эксплуатации. Разница между ними показывает изменение размера за этот период. Если контролируется несколько участков, результаты записывают отдельно: усреднение может скрыть местную выработку, которая уже влияет на работу узла. Сопоставляют именно одинаковые места измерения и одинаковые поверхности, иначе полученная разница не будет характеризовать фактический износ.

Далее изменение размера относят к наработке за тот же период. Полученный показатель используют как описание наблюдавшегося режима, а не как постоянное свойство марки чугуна. Чтобы сравнить две втулки, проверяют, совпадали ли место установки, сопряженная деталь, характер перерабатываемого материала и условия обслуживания. Если условия различались, результаты можно оставить в журнале наблюдений, но делать по ним однозначный вывод о преимуществе материала нельзя.

Остаточный ресурс оценивают только тогда, когда для конкретного узла известен допустимый предел износа. Текущий размер сопоставляют с этим пределом, а оставшийся запас — с наблюдаемой скоростью изменения размера. Такой прогноз предназначен для планирования контроля и замены. Его пересматривают после новых замеров, особенно если изменились условия работы. При отсутствии установленного предела корректнее указать фактическое состояние втулки и запросить критерий выбраковки у ответственного за оборудование.

Отдельно учитывают внезапные повреждения. Если втулка выбыла из-за трещины или иного локального разрушения до достижения предела размерного износа, расчет по изменению размера не объясняет срок ее работы. Для такого случая фиксируют событие, признаки удара, состояние посадки и сопряженных поверхностей. В сводной ведомости размерный износ и разрушение лучше не объединять в один показатель.

Пример сравнения без неподтвержденных коэффициентов

Предположим, на одном типе дробильного узла последовательно работали две втулки с документально подтвержденной маркировкой материала. До установки и при снятии каждую измерили в одних и тех же точках. По первой втулке зафиксировали изменение рабочего размера и следы действия твердых частиц. По второй также получили замеры, но дополнительно обнаружили местное повреждение после зарегистрированного удара. На этом этапе нельзя просто разделить изменение размера на время работы и назвать вариант с меньшим результатом лучшим во всех условиях.

Сначала разделяют наблюдения. Для оценки абразивного износа рассматривают участки без локального разрушения и проверяют, были ли сопоставимы поток частиц, состояние сопряженной детали и обслуживание. Для оценки действия удара анализируют место повреждения, обстоятельства события и возможность влияния посадки. Если условия подтверждены, результаты заносят в две графы: изменение размера и наличие повреждений, вызвавших снятие. Так сравнение сохраняет сведения о разных причинах отказа.

Допустим, по одной втулке отсутствует исходный замер. В этом случае ее фактический размер при снятии известен, но величина изменения за период работы не установлена. Подставлять размер другой новой втулки вместо пропущенного замера без подтверждения нельзя. Образец остается полезным для осмотра поверхности и проверки маркировки, однако расчетную строку по нему помечают как неполную. Такой подход предотвращает ложную точность в закупочном обосновании.

Результат примера — не универсальная рекомендация по марке, а порядок принятия решения. Если преобладает постепенное изменение размера, сравнивают его при равных условиях. Если втулки прекращают работу из-за ударных повреждений, приоритет смещают к выяснению причин разрушения. Если оба вида отказа встречаются, материал выбирают только после проверки обоих рисков и соответствия изделия документации на оборудование.

Что передать поставщику и как оформить вывод

В запросе указывают назначение втулки, обозначение изделия, размеры или чертеж, место установки и имеющуюся маркировку литейного сплава. Прикладывают описание рабочей среды, сведения о наличии ударов и абразива, историю замены и результаты замеров. Если часть данных отсутствует, это отмечают прямо. Поставщик сможет уточнить применимость предлагаемой позиции, но не должен выводить точный ресурс из одного названия оборудования.

Для согласования замены полезно отделить обязательные параметры от задачи повышения стойкости. Размеры и совместимость проверяют до обсуждения ожидаемой наработки: неподходящая посадка способна исказить результаты любого сравнения материалов. Общий принцип проверки совместимости разобран в соседней статье Какой колосник выбрать для котла: размеры и совместимость. Речь в ней о другом изделии, поэтому переносить оттуда размеры или условия работы на втулки нельзя.

Монтаж и последующие осмотры также фиксируют в эксплуатационных записях. Иначе трудно отделить свойства поставленной втулки от последствий установки и состояния узла. Сходный подход к соблюдению порядка монтажа описан в материале Как правильно ставить колосник в котле: инструкция; его предмет отличается от втулок, и инструкцией по их установке он не является.

Итоговый вывод для закупки формулируют проверяемо: какая втулка требуется, какая маркировка материала подтверждена, какой дефект преобладает и на каких наблюдениях основано сравнение. Если замеров недостаточно, указывают план контроля вместо обещания срока службы. Такой вывод можно использовать при повторном заказе и уточнять по мере накопления эксплуатационных данных.

Частые вопросы

Как рассчитать износостойкость чугунной втулки для дробилки?

Измерьте рабочие поверхности до эксплуатации и после нее, затем сопоставьте изменение размеров с фактической наработкой. Сравнивайте результаты только при сопоставимых условиях и отдельно отмечайте повреждения от ударов.

Достаточно ли ГОСТ 7293 для расчета срока службы втулки?

Нет. Технические условия помогают идентифицировать изделие, но не заменяют данные о работе конкретного узла, абразивном воздействии и причинах снятия детали.

Как учитывать удар при выборе чугуна для втулки?

Выясните, является ли удар частью обычного режима или связан с нештатным событием. Затем сопоставьте обстоятельства с характером повреждения и состоянием посадки.

Как оценить влияние абразива на износ втулки?

Зафиксируйте источник твердых частиц, осмотрите рабочую поверхность и сопряженную деталь. Изменение размеров сравнивайте с наработкой при одинаковых условиях контроля.

Можно ли выбрать марку чугуна только по маркировке?

Нет. Маркировка идентифицирует материал, но его пригодность для дробильного узла оценивают вместе с размерами изделия, характером нагрузки и результатами эксплуатации.

Для предметного запроса передайте чертеж или размеры втулки, имеющуюся маркировку и описание условий работы. Если сохранились замеры снятых деталей, приложите их вместе с причинами замены.

Запросить подбор по данным узла
