Поверочная плита — это базовая измерительная поверхность: на ней контролируют плоскостность деталей, выполняют разметку и устанавливают приборы. От класса точности и жёсткости плиты зависит достоверность измерений, поэтому выбирать её нужно под задачу. Разберём ключевые параметры.
- Поверочные и разметочные плиты изготавливают из серого чугуна по ГОСТ 10905-86.
- Стандарт задаёт классы точности: 00, 0, 1, 2, 3 — от самых точных к рабочим.
- Типовые размеры рабочей поверхности: 400×400, 630×400, 1000×630, 1500×1000 мм и др.
- Класс выбирают по задаче: разметка — грубее, точные измерения — выше класс.
Почему чугун и какой стандарт
Поверочные плиты делают из серого чугуна: он стабилен по форме, хорошо гасит вибрацию и долго держит обработанную плоскость. Технические условия задаёт ГОСТ 10905-86 — он определяет классы точности, размеры и требования к плоскостности рабочей поверхности.

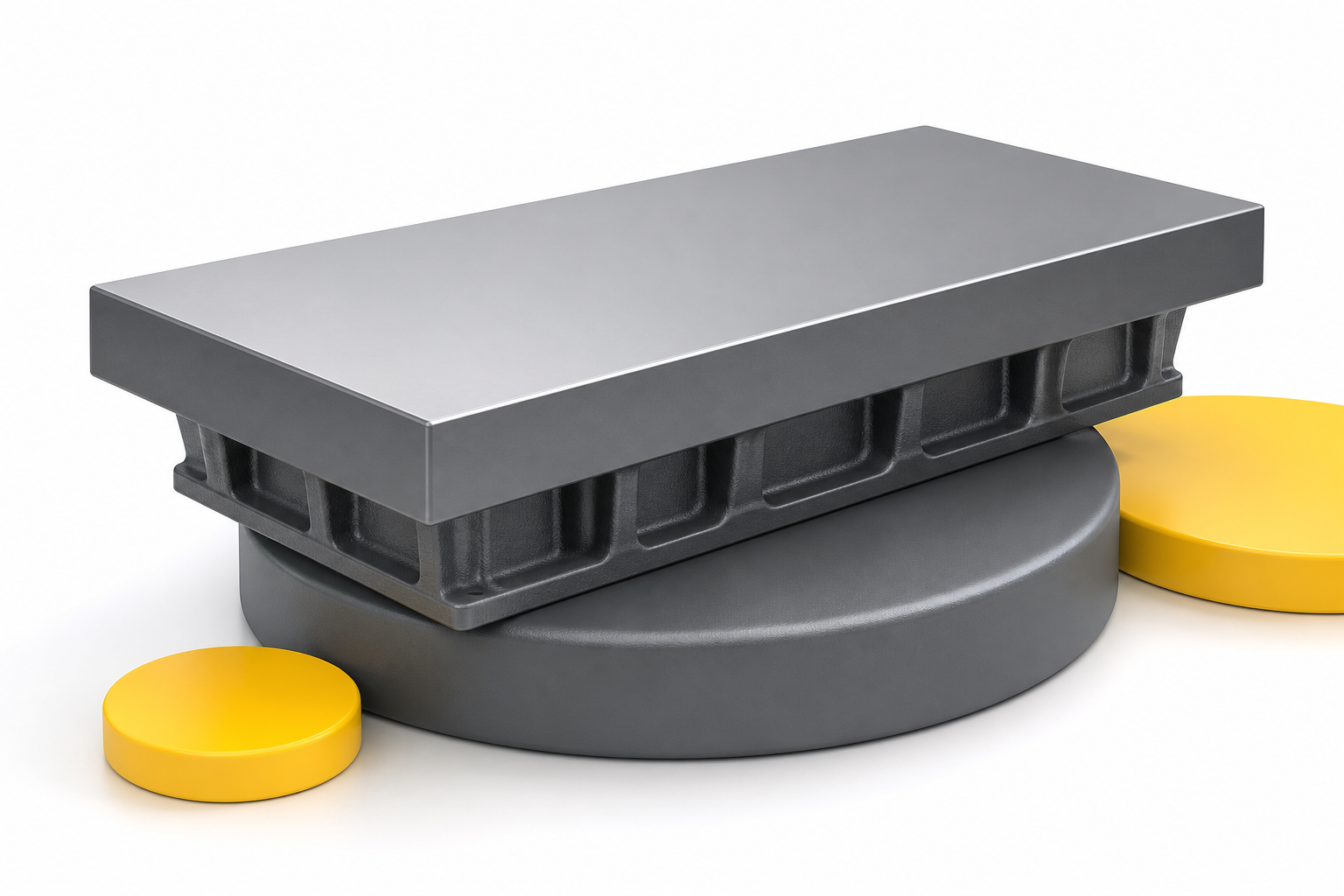

Рабочую поверхность обрабатывают (шабрят или шлифуют) до нужного класса, а на тыльной стороне делают рёбра жёсткости, чтобы плита не прогибалась под собственным весом и нагрузкой.
Классы точности
ГОСТ 10905-86 выделяет классы 00, 0, 1, 2, 3. Чем меньше число, тем выше точность плоскостности: классы 00 и 0 — для точных измерительных задач и метрологии, классы 1 и 2 — для цехового контроля, класс 3 — для разметки и черновых работ.
Брать класс «с запасом» не всегда выгодно: более высокий класс дороже и требует аккуратной эксплуатации. Разумнее подобрать класс точно под задачу.
Размеры и установка
Типовые размеры рабочей поверхности — 400×400, 630×400, 1000×630, 1500×1000 мм и другие. Размер выбирают по габаритам контролируемых деталей с запасом по краям. Тяжёлые плиты ставят на жёсткие опоры или тумбы, чтобы исключить прогиб и сохранить плоскостность.
Важно обеспечить устойчивую горизонтальную установку — от этого зависит корректность измерений и срок службы рабочей поверхности.
Как выбрать и заказать
Для подбора достаточно определить три вещи: размер рабочей поверхности под ваши детали, класс точности под задачу и способ установки. Под точную метрологию берут высокий класс, под разметку — рабочий.
Пришлите нужный размер и класс — поможем подобрать плиту и рассчитать стоимость. Отгрузка — по РФ.
Чем поверочная плита отличается от разметочной? Это близкие изделия по ГОСТ 10905-86; разметочные обычно ниже классом, поверочные — точнее, под измерения.
Какой класс точности выбрать? Под точные измерения — 00/0, для цехового контроля — 1/2, для разметки — 3.
Зачем рёбра на тыльной стороне? Они придают жёсткость, чтобы плита не прогибалась под своим весом и сохраняла плоскостность.
Нужны ли опоры под плиту? Тяжёлые плиты ставят на жёсткие тумбы или опоры для устойчивости и точности измерений.
