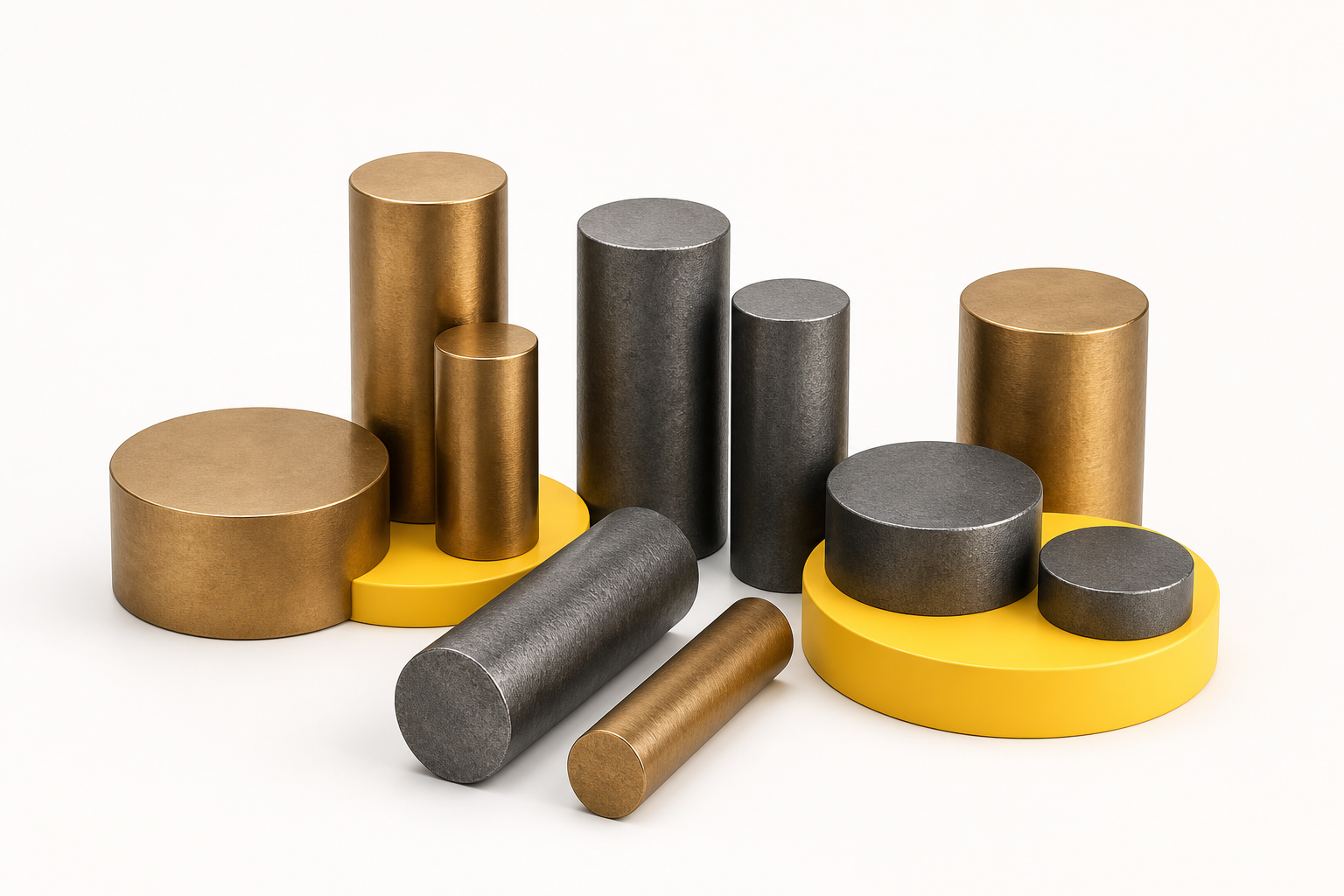

Литой круг или пруток — это заготовка под обработку: из него точат втулки, кольца, оси, фланцы и другие детали. Чтобы заказать правильно, нужны две вещи: марка сплава (грейд) и диаметр. Снабженцы часто записывают диаметр в формате «ф» — ф40, ф50, ф100. Разберём, как подобрать заготовку.
- Круги и прутки берут как заготовку под последующую обработку.
- Чугун: серый СЧ15–СЧ35 (ГОСТ 1412-85), высокопрочный ВЧ40–ВЧ60 (ГОСТ 7293-85).
- Бронза: оловянные БрО5Ц5С5/БрОФ10-1 (ГОСТ 613-79), алюминиевые БрАЖ9-4 (ГОСТ 493-79).
- Диаметр пишут в формате «ф»: ф40, ф50, ф100 — наружный диаметр в мм; длину режут под задачу.
Что значит «ф» и как задавать диаметр
Запись «ф40» означает круг наружным диаметром 40 мм. Это привычная для производственников нотация: ф50, ф100 и т. д. При заказе достаточно указать марку и диаметр в «ф», а длину — по потребности (заготовки режут под конкретную деталь).
Если нужен точный диаметр под обработку, закладывают припуск: заготовку берут чуть больше готового размера, чтобы снять слой при точении.
Марки чугуна для кругов
Серый чугун СЧ15–СЧ35 (ГОСТ 1412-85) — универсальная заготовка для корпусных и неответственных деталей: он хорошо обрабатывается и гасит вибрацию. Высокопрочный чугун ВЧ40–ВЧ60 (ГОСТ 7293-85) прочнее и пластичнее, его берут под нагруженные детали, иногда вместо стального литья.
Выбор марки зависит от того, какую деталь будут точить и какие нагрузки она примет в работе.
Марки бронзы для прутков
Оловянные бронзы БрО5Ц5С5 и БрОФ10-1 (ГОСТ 613-79) — антифрикционные, из них точат втулки и кольца скольжения. Алюминиево-железистые бронзы БрАЖ9-4 (ГОСТ 493-79) прочнее и идут на тяжелонагруженные детали и арматуру.
Как и в случае с втулками, для умеренных режимов берут оловянную бронзу, для тяжёлых и ударных — алюминиево-железистую.
Как считается цена и как заказать
Цена заготовки зависит от массы, а масса — от объёма и плотности сплава (у бронзы она выше, чем у чугуна). Поэтому два круга одного диаметра, но из разных сплавов, будут стоить по-разному.
Для заказа укажите марку, диаметр в «ф» и нужную длину (или количество заготовок). Нестандартный диаметр или марку изготавливают по запросу.
Что значит ф50? Это круг наружным диаметром 50 мм; «ф» — привычная запись диаметра.
Какой чугун выбрать под нагруженную деталь? Высокопрочный ВЧ40–ВЧ60; для обычных деталей достаточно серого СЧ.
Почему бронзовый круг дороже чугунного того же диаметра? У бронзы выше плотность и стоимость металла, а цена считается из массы заготовки.
Сделаете нестандартный диаметр? Да — нестандартный диаметр или марку изготавливают по запросу под вашу деталь.
