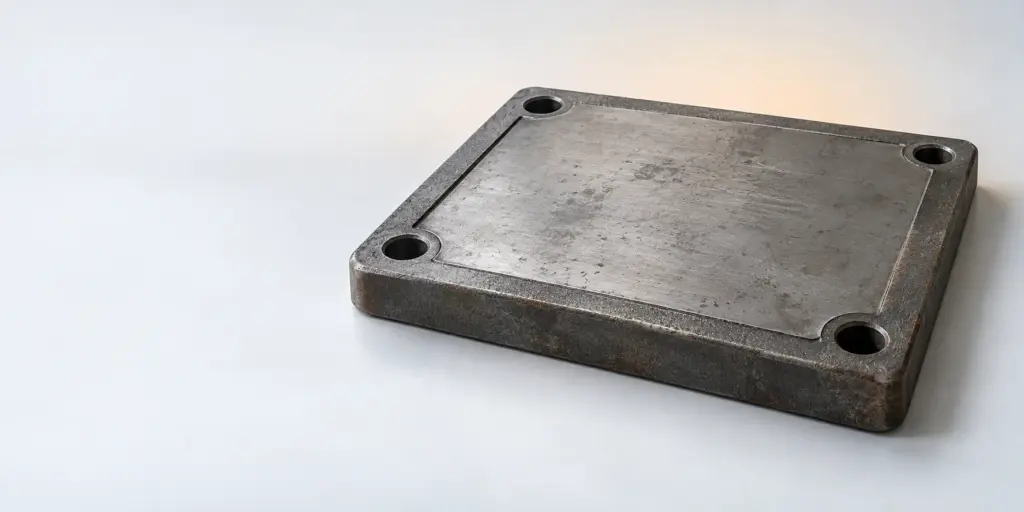

Плита поверочная для чего используется на производстве

Плита поверочная для чего используется: для контроля геометрии деталей, проверки взаимного положения поверхностей и оценки результатов обработки на ровной рабочей поверхности. На производстве ее применяют как базовый элемент измерительных и контрольных операций, когда важна стабильная опора и повторяемость действий.

Запросить подбор плиты

Назначение поверочной плиты на производстве

Поверочная плита используется как рабочая база для контроля деталей и отдельных элементов оснастки. На нее устанавливают изделие, после чего проверяют его положение, форму, взаимное расположение поверхностей или соответствие заданной геометрии. В зависимости от операции контроль выполняют с применением измерительного инструмента, шаблонов и других средств, которые должны опираться на устойчивую и ровную поверхность.

Основная задача такой плиты — создать постоянную плоскость отсчета. Если деталь лежит на неподходящей, подвижной или загрязненной опоре, результат проверки может зависеть не только от состояния изделия, но и от положения основания. Поверочная плита уменьшает влияние этого фактора и помогает организовать операцию в единой системе координат.

На производстве оборудование такого типа востребовано в ремонтных подразделениях, механических цехах, инструментальных участках и местах входного или операционного контроля. Конкретный способ применения зависит от деталей, технологического процесса и используемого измерительного оснащения. Поэтому плиту выбирают не только по названию, но и по фактической задаче, для которой она нужна.

Рабочая поверхность должна оставаться доступной для установки деталей и инструмента. Перед началом работы с нее удаляют загрязнения, стружку и посторонние частицы. Это не является отдельной измерительной операцией, но напрямую влияет на удобство установки и стабильность результата. Также важно, чтобы основание было размещено без перекосов и не подвергалось случайным смещениям во время проверки.

Поверочная плита не заменяет измерительный инструмент и не определяет результат самостоятельно. Она формирует базу, относительно которой выполняют проверку. Поэтому при подборе необходимо учитывать весь комплект операции: контролируемую деталь, способ ее установки, применяемые средства измерения и требования производственного процесса.

Какие задачи решает поверочная плита

Проверка плоскости и положения деталей

Одно из типовых назначений — контроль того, как деталь располагается относительно базовой поверхности. Изделие устанавливают на плиту, фиксируют или удерживают в требуемом положении, затем оценивают наличие отклонений по выбранной схеме. Такой подход применяют при проверке обработанных поверхностей, деталей с посадочными местами и элементов, для которых важна правильная взаимная установка.

Плита полезна в тех случаях, когда нужно сравнить несколько деталей в одинаковых условиях. Единая база позволяет проводить последовательный контроль без постоянной замены опорной поверхности. Это упрощает работу специалиста и делает порядок проверки более понятным для повторяющихся операций.

Контроль результатов механической обработки

После обработки деталь может поступать на промежуточную проверку. На плите оценивают, сохранилась ли требуемая геометрия, не возникли ли заметные нарушения положения поверхностей и можно ли передать изделие на следующую операцию. При этом сама плита не исправляет дефекты и не заменяет технологическую документацию. Она помогает организовать контроль по принятой методике.

Особенно удобно использовать такую базу при работе с изделиями, которые необходимо осматривать с разных сторон. Деталь можно последовательно переустанавливать, сохраняя понятную исходную опору. Важно каждый раз повторять принятую схему установки и не допускать попадания посторонних частиц между плитой и контролируемой поверхностью.

Подготовка к разметке и сборочным операциям

Поверочная модель может применяться на подготовительном этапе, когда требуется проверить положение изделия перед разметкой или сборкой. Специалист сначала убеждается, что деталь установлена правильно, и только после этого выполняет дальнейшие действия. Это снижает риск переноса ошибки в последующую операцию.

При сборке плита также может служить базой для предварительного размещения элементов. Однако конкретная пригодность зависит от характера работы. Если основная задача состоит именно в нанесении разметочных линий, следует рассматривать разметочную модель. Если же изделие должно постоянно поддерживать оборудование или крупный элемент конструкции, подбирают опорный вариант.

Отличие поверочных, разметочных и опорных плит

В каталоге представлены три группы чугунных плит: поверочные, разметочные и опорные. Внешне изделия могут выполнять сходную функцию основания, но назначение у них различается. Поверочная модель ориентирована на контроль, разметочная — на нанесение разметки, опорная — на поддержку и размещение оборудования, деталей или оснастки.

Поверочную плиту выбирают, когда приоритетом является контроль относительно рабочей плоскости. На ней организуют проверку, выполняют сравнение и контролируют положение изделия. Разметочная плита рассчитана на другой сценарий: на ней удобно задавать будущие контуры, оси, центры и другие ориентиры для последующей обработки. Эти процессы могут следовать один за другим, но их требования не совпадают.

Опорная плита имеет самостоятельное назначение. Ее задача — создать основание для установки или поддержки. Она может использоваться в составе оборудования либо как элемент технологической организации рабочего места. При этом опорная плита не должна автоматически рассматриваться как поверочная: одинаковая функция основания не означает одинаковое назначение изделия.

При выборе между моделями полезно сформулировать действие, которое будет выполняться чаще всего. Если нужно проверять деталь — нужна поверочная группа. Если требуется нанести исходные линии перед сверлением, резкой или другой обработкой — рассматривают разметочную группу. Если необходимо обеспечить устойчивое размещение оборудования или заготовки — выбирают опорный вариант.

В разделе Плиты поверочные, опорные, разметочные собраны все указанные типы изделий. По данным каталога, всего в разделе четыре товарные позиции. Это позволяет сравнить доступные варианты в одной категории, не смешивая их с изделиями другого назначения.

Материалы и нормативные основания

Поверочная чугунная плита из представленного ассортимента изготовлена из СЧ20 по ГОСТ 3134-77. Та же марка материала и нормативная основа указаны для разметочной плиты. Для опорной чугунной плиты приведена другая нормативная основа — ГОСТ 1412-85. Эти сведения важно учитывать при согласовании изделия с внутренними требованиями предприятия.

Указание материала помогает определить, к какой группе относится изделие и какие исходные характеристики заложены изготовителем. Однако одной ссылки на материал недостаточно для окончательного выбора. Нужно сопоставить назначение, конструкцию, рабочее место и требования к контролируемой детали. Если плита будет частью уже действующей технологической схемы, ее параметры следует проверять по документации на эту схему.

Не следует переносить сведения о поверочной модели на разметочную или опорную без проверки. Даже если две плиты изготовлены из чугуна, их назначение и нормативная основа могут отличаться. В закупочной заявке лучше отдельно указать тип изделия, операцию, для которой оно требуется, и требования к поставке.

Для предприятия это особенно важно при повторных закупках. Внутри одного цеха могут использоваться плиты разных типов, и внешнее сходство иногда приводит к ошибочному заказу. Точное название категории в заявке снижает вероятность подмены поверочного изделия разметочным или опорным.

Как выбрать плиту для производственной задачи

Выбор начинают с описания операции. Формулировка «нужна плита» недостаточна, поскольку под ней могут подразумеваться три разных вида продукции. Нужно указать, будет ли изделие использоваться для проверки, разметки или опоры. Если задачи совмещаются, их оценивают отдельно и определяют, какая функция является основной.

Первый критерий — назначение

Для контроля выбирают поверочную плиту. Для нанесения разметки — разметочную. Для установки и поддержки — опорную. Такое разделение является базовым: оно позволяет сразу исключить часть неподходящих позиций. Если в дальнейшем требуется выполнять несколько операций, это следует сообщить поставщику, чтобы подобрать решение по реальному сценарию использования.

Второй критерий — рабочее место

Следует оценить, где будет установлена плита, как к ней подойдут оператор и измерительный инструмент, какие детали будут размещаться на поверхности. Рабочая зона должна обеспечивать свободную установку изделия и удобное выполнение операции. Если доступ ограничен, контроль становится менее удобным, а риск неправильного размещения детали возрастает.

Также проверяют устойчивость основания. Плита не должна самопроизвольно перемещаться во время работы. Способ установки выбирают с учетом конкретного рабочего места и требований предприятия. Входящие в закупку условия лучше согласовать до оформления заказа, особенно если изделие должно встроиться в действующую линию или пост контроля.

Третий критерий — совместимость с процессом

Плиту сопоставляют с применяемым измерительным инструментом и способом базирования детали. Если контроль проводится по нескольким положениям, заранее определяют порядок переустановки. Если на поверхности будет выполняться разметка, проверяют, достаточно ли удобен доступ к изделию и инструменту. Если плита является опорой, уточняют, как на ней будет размещаться оборудование или оснастка.

В заявке также фиксируют материал и требуемую категорию. Для поверочной и разметочной моделей в представленном ассортименте указано СЧ20 по ГОСТ 3134-77, для опорной — чугун по ГОСТ 1412-85. При закупке важно не заменять эти сведения предположениями и не объединять разные изделия в одну позицию без согласования.

Пример подбора по производственной ситуации

Предположим, участку требуется проверять обработанную деталь перед передачей на следующую операцию. Основная задача здесь — не нанести разметку и не поддерживать оборудование, а получить стабильную базу для контроля. В заявке указывают поверочную плиту, описывают операцию и уточняют условия установки детали.

В другой ситуации заготовку необходимо подготовить к дальнейшей обработке, предварительно нанеся оси и контуры. Тогда приоритетом становится разметочная плита. Если же требуется постоянное размещение станочного элемента, приспособления или другого оборудования, рассматривают опорную плиту. Такой порядок выбора не является расчетом размеров, но помогает правильно определить тип товара до обсуждения конкретной позиции.

Еще один пример — участок, где выполняются и проверка, и разметка. В этом случае не стоит автоматически считать, что одна плита полностью заменит другую. Сначала определяют, какие операции являются регулярными и какие требования к ним предъявляются. При необходимости в заявке отдельно запрашивают поверочную и разметочную модели, чтобы сравнить их по назначению и условиям применения.

Получить расчет поставки

Организация работы и приемка

До начала эксплуатации проверяют комплектность поставки, соответствие наименования заказанной категории и состояние рабочей поверхности. На плите не должно быть посторонних предметов, мешающих установке детали. Приемку проводят по документам и внутренним требованиям предприятия, не подменяя проверку визуальным осмотром.

В рабочем процессе важно соблюдать одинаковую последовательность операций. Сначала подготавливают поверхность, затем размещают деталь, после чего выполняют контроль или разметку. Если изделие переставляют, повторно проверяют его положение. Такой порядок помогает отделить ошибку установки от фактического отклонения детали.

Для участка контроля полезно закрепить ответственную процедуру: кто подготавливает плиту, как очищает поверхность, каким образом устанавливает детали и где фиксирует результаты. Сама процедура зависит от технологических документов предприятия. В статье нельзя заменить ее универсальными нормативами, поскольку требования к операциям определяются конкретным производством.

Поверочную плиту не следует использовать без учета ее назначения. Если на участке постоянно выполняются ударные, монтажные или иные операции, не относящиеся к контролю, условия применения нужно отдельно согласовать. Это позволит не смешивать функции изделия и не создавать лишнюю нагрузку на рабочую поверхность.

Для других литых изделий на производстве может потребоваться отдельная оценка массы и порядка заказа. Например, в статье Замена колосников в промышленных котлах: подбор и работы рассматриваются вопросы подбора и проведения работ. Сведения о массе чугунных изделий перед заказом собраны в материале Вес колосников: как узнать массу перед заказом. Эти статьи относятся к другой продукции, но могут быть полезны при организации закупки чугунных изделий.

Когда нужна консультация поставщика

Консультация нужна, если в заявке не удается однозначно определить тип плиты, рабочую операцию или условия установки. Также стоит уточнить детали при замене ранее использовавшегося изделия, когда прежнее наименование не отражает его фактическое назначение. Поставщику передают описание процесса, сведения о детали и требования предприятия.

Если требуется не плита, а другой элемент оснастки, это также нужно обозначить заранее. В каталоге отдельно представлены Вкладыши бронзовые для оборудования и Втулки бронзовые. Эти категории не заменяют поверочные, разметочные или опорные плиты, поэтому при подготовке заявки важно использовать точное наименование нужного изделия.

Для предварительного запроса достаточно описать назначение, материал, место установки и желаемый результат. Если нужны документы или дополнительные сведения по товарной позиции, их запрашивают отдельно. Такой подход позволяет не делать предположений о характеристиках, которых нет в исходной заявке.
