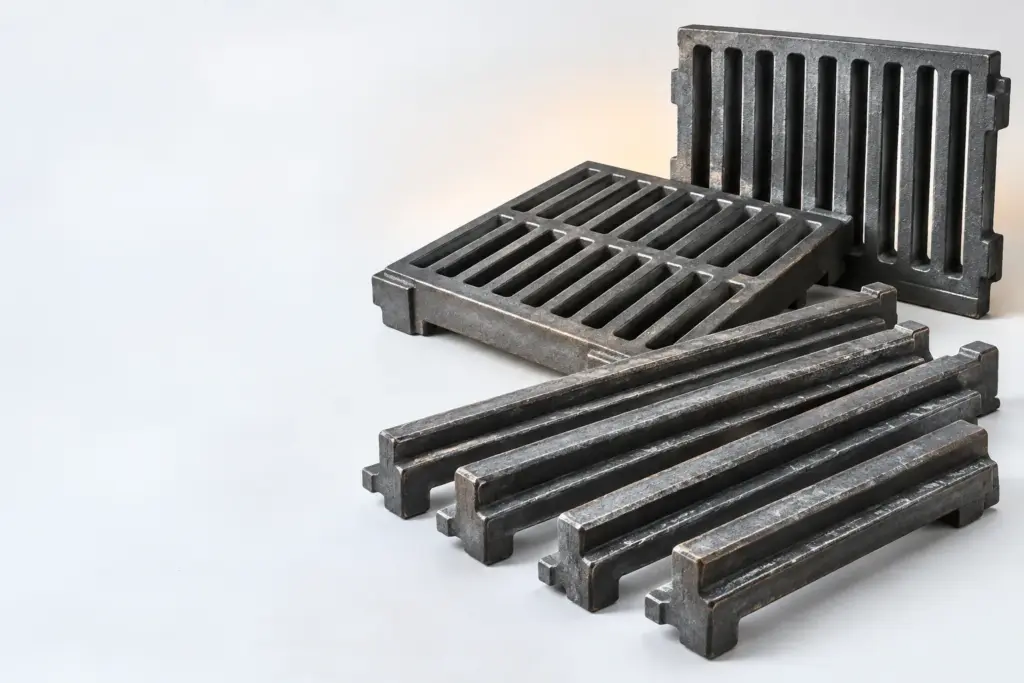

Замена колосников в промышленных котлах: подбор и работы

Замена колосников начинается с остановки котла, проверки состояния решётки и подбора деталей под конкретную модель и размеры установленного узла. После монтажа проверяют опирание элементов, их взаимное положение и отсутствие повреждений; порядок вывода котла в работу определяют по документации оборудования.

Запросить подбор колосников

Как выбрать колосники для котла

Отправная точка при подборе — обозначение котла, а не внешнее сходство отливок. В каталоге представлены колосники для НР-18, ДКВР-10, ДКВР-20, ДЕ-25 и других моделей. Это позволяет начать поиск по оборудованию, но не отменяет проверки конкретного места установки. Перед заказом полезно установить, какой элемент требуется заменить, где он расположен в решётке и сохранилась ли возможность сравнить его с исправной соседней деталью. Если снятый колосник разрушен, сведения о месте установки становятся особенно важными.

Следующий ориентир — фактические размеры. В каталоге есть чугунные колосники 300×300 и 400×400. Эти размеры описывают представленные позиции, но сами по себе не подтверждают пригодность детали для любого котла с похожим посадочным местом. При сверке учитывают не только общий размер, но и форму элемента, его опорные участки, расположение относительно соседних деталей. Размер лучше снимать с исправного образца либо проверять по документации узла: обломанная или деформированная отливка может дать ошибочное представление о первоначальной геометрии.

Отдельно следует определить объём замены. Иногда повреждён один элемент, а иногда осмотр показывает проблемы в соседних колосниках или в опорной части решётки. Для ряда моделей в каталоге указаны колосниковые решётки и балки по котлу. Это основание проверить состав узла целиком, а не ограничиваться поиском одной отливки. Вместе с тем наличие таких позиций в каталоге не означает, что балку требуется менять при каждой неисправности: решение принимают после осмотра и сверки с устройством конкретного котла.

Для колосников указано жаростойкое литьё по ГОСТ 7769-82. При обращении к поставщику эту характеристику можно использовать как часть описания требуемой позиции. Однако ссылка на материал не заменяет проверку совместимости: даже подходящая по назначению отливка должна соответствовать узлу по исполнению и размерам. Актуальные позиции удобнее искать в разделе Колосники, изложницы (промышленные). Если нужное исполнение не удаётся уверенно определить по каталогу, передайте данные котла и описание снятого элемента для уточнения.

Подготовка оборудования и решётки

К работе приступают только после остановки котла и выполнения мер безопасности, установленных на предприятии для данного оборудования. Нужно исключить воздействие температуры, движущихся механизмов и иных факторов, которые сохраняются после прекращения работы. Условия допуска, охлаждения и доступа в топочное пространство определяют эксплуатационная документация и местные инструкции. Не стоит начинать разборку лишь потому, что видимая часть решётки кажется доступной: состояние узла необходимо оценивать в условиях, при которых его можно безопасно осмотреть.

Перед демонтажом фиксируют расположение заменяемых деталей. Достаточно составить понятную схему или сделать фотографии общего вида и отдельных участков, чтобы при сборке не перепутать положение элементов. Записывают обозначение котла, отмечают зону повреждения, количество деталей с видимыми дефектами и состояние прилегающих участков. Такая фиксация полезна и для снабжения: по ней проще уточнить заказ, если после снятия первого повреждённого элемента обнаружатся неисправности, которые не были видны при первоначальном осмотре.

Решётку очищают в объёме, необходимом для осмотра и разборки. Остатки топлива, шлак и отделившиеся части отливок могут скрывать опоры и создавать впечатление, что деталь закреплена иначе, чем на самом деле. После очистки проверяют, нет ли трещин, сколов и смещений у соседних элементов. Особое внимание уделяют местам, на которые будут опираться новые колосники: установка исправной отливки на повреждённую опору не устраняет причину неправильного положения решётки.

До заказа полезно разделить выявленные проблемы. Одна группа — сами колосники, другая — балки и прочие элементы, от которых зависит их положение. Если состояние опор вызывает сомнения, его нужно передать ответственному за ремонт специалисту и сопоставить с документацией котла. Такой подход помогает не смешивать обычную замену изношенных элементов с восстановлением всего узла. Он также снижает риск ситуации, когда новые детали уже доставлены, но установить их без дополнительных работ нельзя.

Уточнить состав поставки

Демонтаж повреждённых элементов

Разборку ведут с учётом устройства конкретной решётки. Сначала определяют, какие элементы препятствуют снятию повреждённого колосника и можно ли извлечь его без воздействия на исправные детали. Если конструкция предполагает последовательную разборку участка, эту последовательность берут из документации котла. Универсальный приём здесь не подходит: колосники разных исполнений могут по-разному опираться на балки и взаимодействовать с соседними отливками. Попытка вынуть один элемент без понимания схемы узла способна повредить исправную часть решётки.

При снятии важно сохранить сведения о первоначальном расположении деталей. Целый снятый колосник служит образцом для сравнения с новой поставкой; повреждённый позволяет оценить характер разрушения. Если видны повторяющиеся дефекты на нескольких соседних элементах, стоит проверить не только их, но и участок опирания. Само по себе наличие трещины или скола не доказывает определённую причину неисправности. Выводы о причине делают после осмотра узла и с учётом условий эксплуатации, известных обслуживающему персоналу.

После извлечения старых элементов удаляют оставшиеся фрагменты и повторно осматривают открывшиеся поверхности. На этом этапе могут обнаружиться повреждения, которые были закрыты колосниками. Их лучше зафиксировать до монтажа, чтобы не закрыть проблему новой отливкой. Если требуется замена балки или другого опорного элемента, состав дальнейших работ пересматривают. Подбор такой детали ведут по модели котла и устройству его решётки, а не по предположению, что любая балка из каталога подойдёт к открытому месту.

Установка новых колосников

Перед установкой сверяют полученные детали с заказом и подготовленными образцами. Проверяют обозначение позиции, внешний вид, размеры и участки, которыми колосник должен опираться на конструкцию. Если обнаружено заметное несоответствие, его выясняют до монтажа. Подгонять отливку на месте вместо проверки совместимости не следует без решения ответственного специалиста и опоры на документацию оборудования. Особенно важно не принимать совпадение общего габарита за подтверждение того, что деталь правильно встанет в ряд.

Монтаж выполняют в порядке, предусмотренном для данного котла. Каждый элемент должен занять своё положение без перекоса и с устойчивой опорой. При сборке контролируют, не нарушено ли положение соседних колосников и не остались ли под новыми деталями обломки старых. Если после установки ряда один элемент выступает или не занимает ожидаемое место, причину ищут до продолжения работ. Возможны ошибка подбора, неправильная последовательность сборки либо дефект опорной части; определить причину без осмотра нельзя.

При частичной замене новый элемент оценивают в составе существующей решётки. Соседние колосники могли сместиться или получить повреждения, которые стали заметны только после разборки. Поэтому контроль не ограничивают недавно установленными деталями: осматривают весь затронутый участок и места его соединения с оставшейся частью узла. Если работа потребовала замены балок, правильность их расположения проверяют отдельно по документации котла. Новые колосники не должны маскировать ошибки сборки опорной конструкции.

После окончания установки полезно сверить фактический объём работ с первоначальной ведомостью или заявкой: какие детали сняты, какие поставлены и какие неисправности остались за пределами ремонта. Для обслуживающего персонала это не формальность. Запись помогает при следующем осмотре понять, почему отдельный участок решётки отличается по состоянию от соседних, и позволяет снабжению точнее подготовить последующую закупку. Если в процессе работ изменился требуемый состав запасных частей, это также следует отразить в передаваемой информации.

Проверка после сборки

Первую проверку проводят до закрытия доступа к решётке. Осматривают весь участок, на котором выполнялись работы, и убеждаются, что элементы устойчиво опираются на предусмотренные места. Проверяют взаимное положение колосников, отсутствие заметных сколов у новых деталей и посторонних фрагментов в узле. Осмотр должен охватывать и соседние элементы: локально правильная установка одного колосника не подтверждает, что после сборки весь затронутый участок сохранил нужное положение.

Затем сверяют результат с требованиями документации котла. Именно она задаёт особенности узла и необходимые проверки перед возвращением оборудования в работу. По одному только внешнему виду нельзя оценить всё, что влияет на эксплуатацию. Если предусмотрена дополнительная проверка собранной решётки, её выполняют в установленном на предприятии порядке. Обнаруженные смещения, неполное опирание или повреждения устраняют до пуска, а не рассчитывают, что элементы займут место при работе котла.

При последующем осмотре после ввода в эксплуатацию обращают внимание на состояние заменённого участка и соседних деталей. Конкретный момент такого осмотра определяют правила обслуживания оборудования. Если вновь появились признаки повреждения или смещения, простой повторной заменой той же отливки вопрос не исчерпывается: требуется выяснить состояние опор и условия работы узла. Это помогает отличить дефект отдельной детали от проблемы, затрагивающей решётку в целом.

Данные для заявки поставщику

Чтобы сократить число уточнений, в заявке указывают модель котла, требуемый элемент решётки и его место установки. Прикладывают размеры по исправному образцу или документации, фотографии снятой детали и участка опирания, а также сведения о количестве необходимых элементов. Если нужна не только отдельная отливка, но и решётка либо балка, это обозначают отдельно. Не стоит объединять разные позиции общим названием «колосники»: поставщику важно понимать состав заказа, а ремонтной службе — проверить каждую полученную деталь перед установкой.

Состояние другого оборудования на площадке оформляют отдельными заявками, чтобы не смешивать несовместимые узлы. Например, для бронзовых деталей предусмотрен раздел Вкладыши бронзовые для оборудования; он не относится к подбору колосников. По таким работам могут быть полезны материалы Как снять вкладыш с промышленного оборудования и Что значит вкладыши: виды и применение бронзовых деталей. Раздельное описание потребности позволяет не переносить требования к одной детали на другую.

Частые вопросы

Как подобрать колосники по модели котла?

Начните с полного обозначения котла и найдите соответствующую позицию в каталоге. Затем сравните её с установленным узлом по размерам и исполнению. Для НР-18, ДКВР-10, ДКВР-20 и ДЕ-25 представлены отдельные позиции, но при заказе всё равно нужно указать, какой именно элемент требуется. Если маркировка котла известна, а состояние снятого колосника не позволяет снять размеры, используйте документацию оборудования и фотографии места установки.

Можно ли выбрать колосник только по размеру?

Нет. Представленные в каталоге размеры 300×300 и 400×400 помогают отобрать возможные позиции, но не описывают полностью форму опорных участков и положение детали в решётке. Перед закупкой сопоставьте размер с моделью котла и исполнением снятого элемента. Если образец повреждён, не определяйте нужную позицию по одному сохранившемуся фрагменту: такая проверка не даёт надёжного представления о всей детали.

Что проверить перед установкой колосников?

Осмотрите очищенный участок решётки, опоры и соседние элементы, удалите обломки старых отливок. Сверьте новые детали с заказом и исправным образцом либо документацией. Особое внимание уделите поверхностям опирания: если они повреждены, монтаж новых колосников сам по себе не восстановит положение узла. При сомнениях в состоянии балки сначала решают вопрос с опорной частью и только затем завершают сборку.

Как проверить решётку после замены?

Проверьте устойчивость установленных элементов, их взаимное положение и состояние соседнего участка. Убедитесь, что в решётке не осталось фрагментов снятых деталей. После визуального осмотра выполните проверки, предусмотренные документацией котла и порядком обслуживания на предприятии. Если обнаружен перекос либо колосник не занимает своё место, причину выясняют до возвращения оборудования в работу.

Когда вместе с колосниками нужны балки?

Такой вопрос возникает, если при разборке выявлены повреждения опор или нарушение положения решётки. Для ряда моделей балки указаны в каталоге по котлу, поэтому их можно рассматривать как отдельную позицию для подбора. Но решение о замене принимают по результатам осмотра и документации конкретного оборудования. Исправные опоры не требуется включать в заказ только потому, что они представлены рядом с колосниками.
