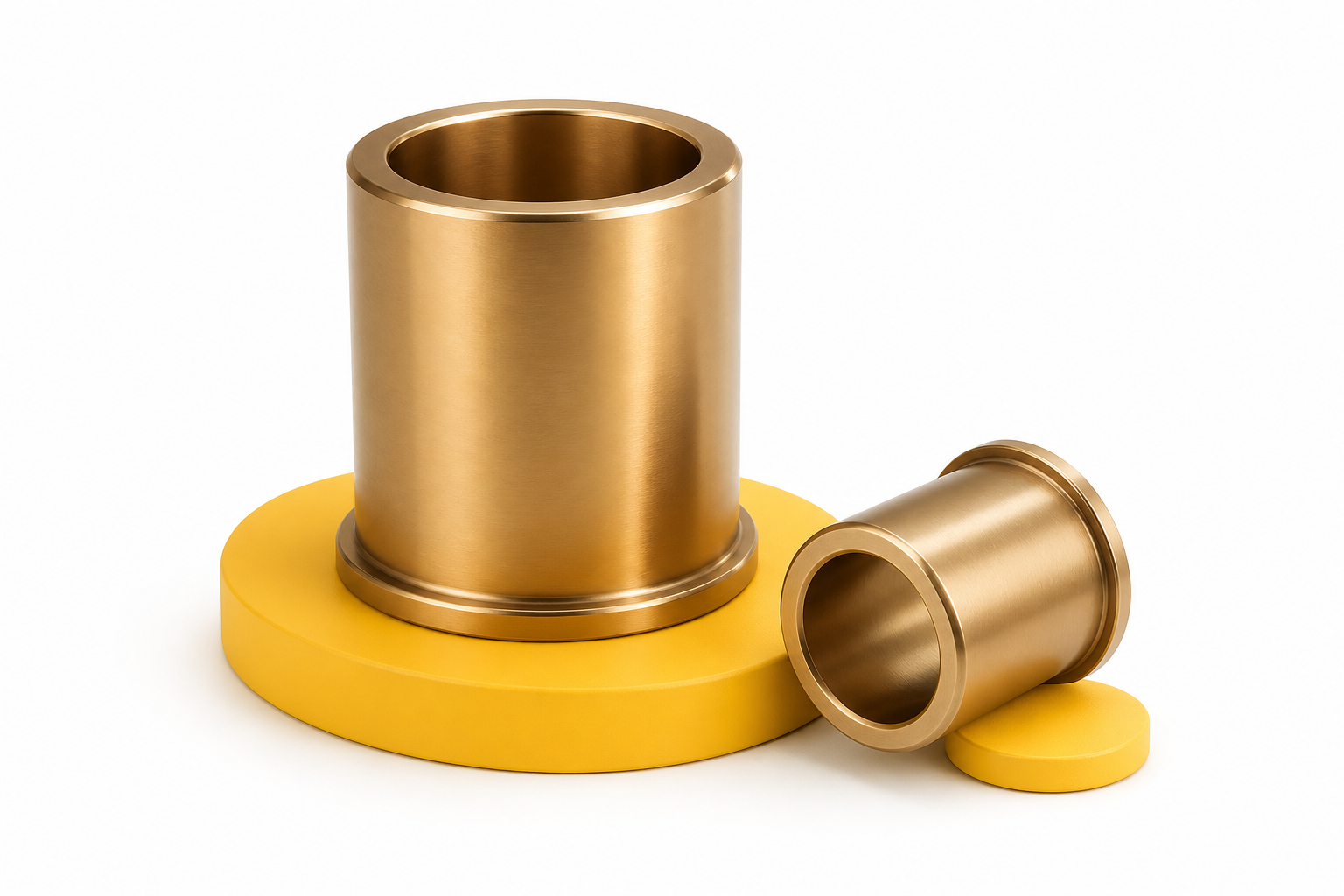

Бронзовая втулка скольжения: подбор марки и размера

Бронзовая втулка скольжения — сменная деталь опоры, в которой вал перемещается относительно внутренней поверхности втулки. Для подбора нужно согласовать материал с условиями работы, а размеры — с валом, корпусным отверстием и требуемыми посадками; одного обозначения бронзы или измерения старой детали недостаточно.

Отправить запрос на подбор

Какие данные нужны до выбора втулки

Подбор начинается с узла, а не с перечня доступных заготовок. Уточните, где установлена втулка, как движется вал, каким образом подаётся смазка и есть ли риск загрязнения рабочей зоны. Отдельно зафиксируйте характер нагрузки и особенности эксплуатации, которые видны ремонтной службе: нагрев, частые пуски, вибрацию, следы перекоса или повторяющийся износ. Эти сведения помогают определить требования к материалу и конструкции, но не заменяют расчёт опоры.

Следующий источник данных — документация на сборку. По чертежу проверяют наружную и внутреннюю посадочные поверхности, длину, торцы, фаски, канавки и отверстия. Важно установить, какие размеры указаны для готовой детали, а какие относятся к заготовке до обработки. Если чертежа нет, составьте эскиз с обозначением измеренных поверхностей и укажите, какие размеры получены по новой детали, а какие — по детали после работы.

Втулка работает вместе с валом и корпусом. Поэтому проверьте не только её собственные размеры, но и состояние сопряжений: износ шейки вала, повреждения посадочного отверстия, следы проворачивания втулки и нарушение соосности. Деталь, изготовленная точно по старому чертежу, не устранит проблемы изношенного корпуса. Если узел ремонтируется, решение о восстановлении сопрягаемых поверхностей должно быть принято до заказа втулки.

Удобно разделить исходные сведения на подтверждённые и предполагаемые. Чертёж, маркировка материала и результаты измерения указываются отдельно от выводов по фотографии или устного описания. Такое разделение особенно важно при замене детали без документации: поставщик сможет оценить возможность изготовления, а инженер заказчика — увидеть вопросы, требующие проверки на месте. Неуточнённую посадку нельзя считать согласованной только потому, что известен номинальный размер.

Как выбрать материал для условий работы

Марку бронзы выбирают исходя из требований к узлу и документации изготовителя оборудования. Имеют значение нагрузка, режим движения, смазывание, температура, состояние вала и условия монтажа. Универсальной марки для всех втулок нет: сходные по геометрии детали могут работать в разных условиях. Если в чертеже указана конкретная марка, её не стоит заменять по одному признаку, например по доступности заготовки, без согласования с ответственным за конструкцию.

Когда обозначение материала отсутствует, сначала восстановите требования к работе пары скольжения. Уточните, что стало причиной замены: плановый ремонт, изменение режима или преждевременный износ. При преждевременном износе недостаточно заказать такую же втулку из другой бронзы. Нужно проверить смазку, состояние вала, загрязнение и монтаж. Замена материала без устранения причины повреждения не даёт оснований ожидать иной результат.

В документации и запросах могут встречаться ГОСТ 493-79 и ГОСТ 613-79. Указание одного номера стандарта само по себе не определяет готовую втулку: необходимо уточнить марку материала, форму поставки, размеры, состояние заготовки и требования к обработке. Не переносите обозначение из спецификации на похожую деталь без проверки. При разночтении чертежа и заявки запросите подтверждение у заказчика до запуска изготовления.

Материал и геометрия рассматриваются совместно. Если втулку планируют обрабатывать из заготовки, её размеры должны оставлять возможность получить требуемые поверхности после обработки. При выборе заготовки проверьте доступность нужного сечения и способа изготовления, а затем согласуйте окончательный вариант с требованиями чертежа. О том, как рассматривать прокат именно как исходный материал для обработки, рассказано в статье Бронзовые круги и прутки для ответственных деталей.

Размеры втулки и посадки в узле

Для первичного запроса обычно называют внутренний диаметр, наружный диаметр и длину. Для изготовления этого набора может быть недостаточно. Нужно также понимать, какие поверхности являются базовыми, как задана посадка в корпусе и какой зазор требуется относительно вала. Номинальные размеры без допусков не позволяют однозначно определить размеры готовой посадочной пары. Особенно это заметно при ремонте, когда фактическое состояние узла отличается от исходного чертежа.

Наружную поверхность оценивают по корпусному отверстию. Важно знать его фактический размер, форму и состояние, а также требование к закреплению втулки. Если отверстие повреждено или восстановлено, размер старой втулки может уже не подходить. Указание только наружного диаметра изношенной детали не подтверждает, что она правильно сидела в корпусе. Перед заказом следует выяснить, предусмотрена ли обработка корпуса и кто отвечает за её результат.

Внутреннюю поверхность согласуют с валом и требуемым рабочим зазором. Измерение шейки в одной точке не описывает её состояние: на решение влияют износ по длине, отклонение формы и качество поверхности. Вопрос о конечной обработке отверстия втулки решают до изготовления. Если она должна выполняться после установки в корпус, это необходимо прямо указать в заявке, чтобы поставщик и ремонтная служба одинаково понимали размеры поставляемой детали.

Длина влияет на расположение рабочей поверхности относительно вала и соседних деталей. Проверяйте упоры, торцевые зазоры, бурты и доступ к точкам подачи смазки. Для втулки с дополнительными элементами нужны их расположение и ориентация в сборке. Даже при совпадении основных диаметров деталь может не подойти, если канавка или отверстие окажутся не на той стороне. Эскиз установки помогает избежать такой ошибки.

При контроле размеров разделяйте сведения о заготовке и требования к готовой детали. Поставляемая заготовка может предназначаться для последующей обработки, а готовая втулка — для монтажа без дополнительной механической операции. Эти варианты нельзя смешивать в одной заявке. Укажите, какие поверхности должен обработать поставщик, какие останутся под обработку заказчика и в каком состоянии требуется получить деталь перед сборкой.

Что указать в заявке на втулку

Таблица помогает проверить, что в запросе не остались только название детали и основные диаметры. Она не заменяет чертёж: каждую позицию следует заполнить по документации или отметить как требующую согласования. Если точного значения нет, лучше обозначить вопрос открытым, чем передать предполагаемый размер как окончательный.

Если документация неполная, направьте поставщику её доступную часть вместе с перечнем вопросов. Отдельно отметьте, допускается ли обсуждать другой материал или изменять конструкцию. Возможность предложить вариант не означает разрешения заменить деталь без проверки в узле. Итоговые требования должны быть подтверждены тем, кто отвечает за оборудование, и отражены в согласованной заявке.

Получить расчёт по чертежу

Что можно проверить по изношенной детали

Старая втулка полезна как образец конструкции, но ненадёжна как единственный источник окончательных размеров. По ней можно увидеть наличие бурта, канавок, отверстий и способ расположения детали в узле. При этом рабочая поверхность уже изменилась, наружная поверхность могла получить повреждения при демонтаже, а торцы — следы предыдущего ремонта. Фактический размер следует сопоставлять с валом, корпусом и сохранившейся документацией.

Перед измерением зафиксируйте положение втулки при снятии. Отметьте, какой торец был обращён к стороне подачи смазки, где заметны зоны контакта и есть ли признаки проворачивания в корпусе. Такие сведения помогают объяснить характер износа. После очистки можно составить эскиз, но повреждённые участки нужно пометить: измеренный по ним размер не следует автоматически включать в заказ как проектный.

Осмотрите и сопрягаемые детали. Если на валу заметны задиры или выраженный неравномерный износ, новая втулка не восстановит геометрию пары сама по себе. При повреждении корпусного отверстия сначала определяют порядок его восстановления, затем согласуют размер наружной поверхности втулки. Для ремонтного изготовления особенно важно указать, какие размеры взяты с чертежа, какие получены измерением и какие ещё будут изменены при ремонте.

Фотографии помогают обсудить конструкцию, но не передают допуски, состояние скрытых поверхностей и требуемый зазор. При запросе по образцу приложите эскиз с обозначением мест измерения и описание обнаруженных повреждений. Если размер нужно назначать заново, такое решение принимают с учётом всей сборки. Поставщик может изготовить деталь по согласованным данным, но не должен угадывать назначение посадки по одному снимку изношенной втулки.

Смежные детали и границы замены

Втулку не следует выбирать отдельно от конструкции опоры. В некоторых узлах применяются другие формы сменных элементов, например вкладыши. Их геометрия, закрепление и порядок установки отличаются, поэтому замена одного типа детали другим требует проверки сборки. Если документация предусматривает именно вкладыш, начните с раздела Вкладыши бронзовые для оборудования, а не с подбора похожей по материалу втулки.

Материал корпусной детали также влияет на ремонт, хотя не определяет марку втулки автоматически. Проверьте состояние посадочного отверстия, возможность его обработки и способ фиксации сменного элемента. Если ремонт включает изготовление корпуса или плиты, требования к такой детали оформляют отдельно от требований к втулке. Пример другой задачи по заготовкам для корпусов приведён в статье Алюминиевое литьё АК7ч (АЛ9) для корпусов и плит.

Для сравнения доступных изделий можно посмотреть разделы Втулки бронзовые и Втулки чугунные. Наличие разных материалов в каталоге не означает их взаимозаменяемости в конкретном узле. Основанием для замены остаются чертёж, требования к работе опоры и согласованное техническое решение. Если исходная деталь была бронзовой, переход на другой материал нельзя обосновать только совпадением габаритов.

При выборе между готовой деталью и изготовлением по чертежу сопоставьте не только основные размеры. Проверьте посадки, требования к поверхности, расположение элементов смазки и необходимость обработки после установки. Если хотя бы один рабочий параметр не подтверждён, обозначьте это в запросе. Такой подход позволяет сначала согласовать исполнение, а затем обсуждать изготовление, не создавая риск получить формально подходящую, но непригодную для сборки деталь.

Как согласовать изготовление и приёмку

Заявку стоит оформлять как набор проверяемых требований. В неё включают чертёж или эскиз, обозначение материала при его наличии, перечень готовых поверхностей, требования к размерам и сведения о количестве. Если деталь изготавливается для ремонта, отдельно описывают состояние корпуса и вала после предусмотренных работ. Это помогает избежать ситуации, когда втулку изготовили по исходным размерам, а сопрягаемые детали тем временем обработали под другие.

До подтверждения заказа согласуйте все отступления от документации. Это относится к материалу, форме заготовки, припуску на дальнейшую обработку и исполнению отдельных элементов. Ответ «сделать как образец» недостаточен, если образец изношен или имеет следы переделки. Лучше перечислить спорные места и получить решение по каждому из них. Согласование сохраняют вместе с чертежом, чтобы при изготовлении и приёмке использовалась одна редакция требований.

При приёмке сначала проверяют соответствие поставленной детали согласованному исполнению. Сверяют обозначение материала в документах, комплектность, геометрию и состояние поверхностей, которые должны быть готовыми. Если часть обработки оставлена заказчику, её не следует оценивать как готовую посадочную поверхность. Контроль должен соответствовать тому, в каком состоянии заказана втулка: как заготовка, как обработанная деталь или как деталь под окончательную обработку после монтажа.

Перед установкой повторно проверяют вал и корпус. Даже правильно изготовленная втулка может работать неудовлетворительно при загрязнении, повреждении сопряжений или ошибке сборки. После монтажа важно убедиться, что не перекрыта предусмотренная подача смазки и не нарушено положение детали. Разделение ответственности за изготовление, ремонт сопряжений и сборку помогает понять, на каком этапе требуется исправление, если узел не соответствует ожиданиям.

Частые вопросы

Что можно узнать о втулке по одному наружному диаметру?

Наружный диаметр описывает лишь часть посадки в корпусе. Без внутреннего размера, длины, допусков и сведений о валe нельзя подтвердить пригодность детали для узла. Даже совпадение с размером снятой втулки не доказывает, что корпусное отверстие сохранило исходную геометрию. Для заказа запросите чертёж либо дополните измерения данными о сопрягаемых поверхностях.

Что можно указать вместо марки бронзы при первом запросе?

Передайте чертёж, назначение узла и описание условий работы, а отсутствие подтверждённой марки укажите прямо. Эти данные позволят предметно обсудить материал и доступную заготовку. Однако итоговую марку должен согласовать ответственный за конструкцию или ремонт: поставщик не может надёжно определить её только по размерам и фотографии.

Что можно проверить перед заменой изношенной втулки?

Проверьте состояние вала, корпуса, подачи смазки и самой снятой детали. Отметьте неравномерный износ, следы перекоса и повреждения посадки. Затем сопоставьте результаты с чертежом или ремонтным решением. Если просто скопировать размеры изношенной втулки, можно повторить ошибку прежней посадки либо не учесть уже изменившиеся размеры сопряжений.

Что можно изменить в размерах втулки без нового чертежа?

Не меняйте самостоятельно рабочие и посадочные размеры. Если ремонт требует отступления от исходного чертежа, оформите согласованный эскиз или иное однозначное задание на изготовление. В нём должно быть ясно, какие размеры относятся к готовой детали, а какие оставлены под последующую обработку. Устная договорённость без фиксации этих условий затруднит и изготовление, и приёмку.

Что можно приложить к запросу на изготовление втулки?

Приложите чертёж либо эскиз, сведения о материале, сопрягаемых деталях, требуемой обработке и количестве. Если есть только изношенный образец, добавьте фотографии и отметьте повреждённые места, по которым нельзя назначать окончательный размер. Перечень открытых вопросов приложите отдельно: так поставщик сможет запросить уточнения до расчёта и запуска работы.

Для подбора направьте имеющуюся документацию и укажите, какие требования уже подтверждены, а какие нужно согласовать. Это позволит обсуждать конкретную втулку и объём обработки, не подменяя техническое задание предположениями.
