Литьё по чертежу позволяет получить деталь, которой нет в каталоге: корпус, шкив, маховик, кронштейн или сложную отливку под конкретный механизм. Чтобы заказ прошёл предсказуемо, полезно понимать этапы — от модельной оснастки до готовой механически обработанной детали.
- Для запуска нужна модельная оснастка; при её отсутствии оснастку изготавливают под заказ.
- Способы литья: в песчано-глинистые формы, по ХТС-формам, в кокиль, центробежное.
- Отливки выпускают с припуском под обработку; допуски и припуски — по ГОСТ 26645-85.
- Берут и единичные изделия, и серийные партии — экономика зависит от тиража.
С чего начинается заказ: оснастка

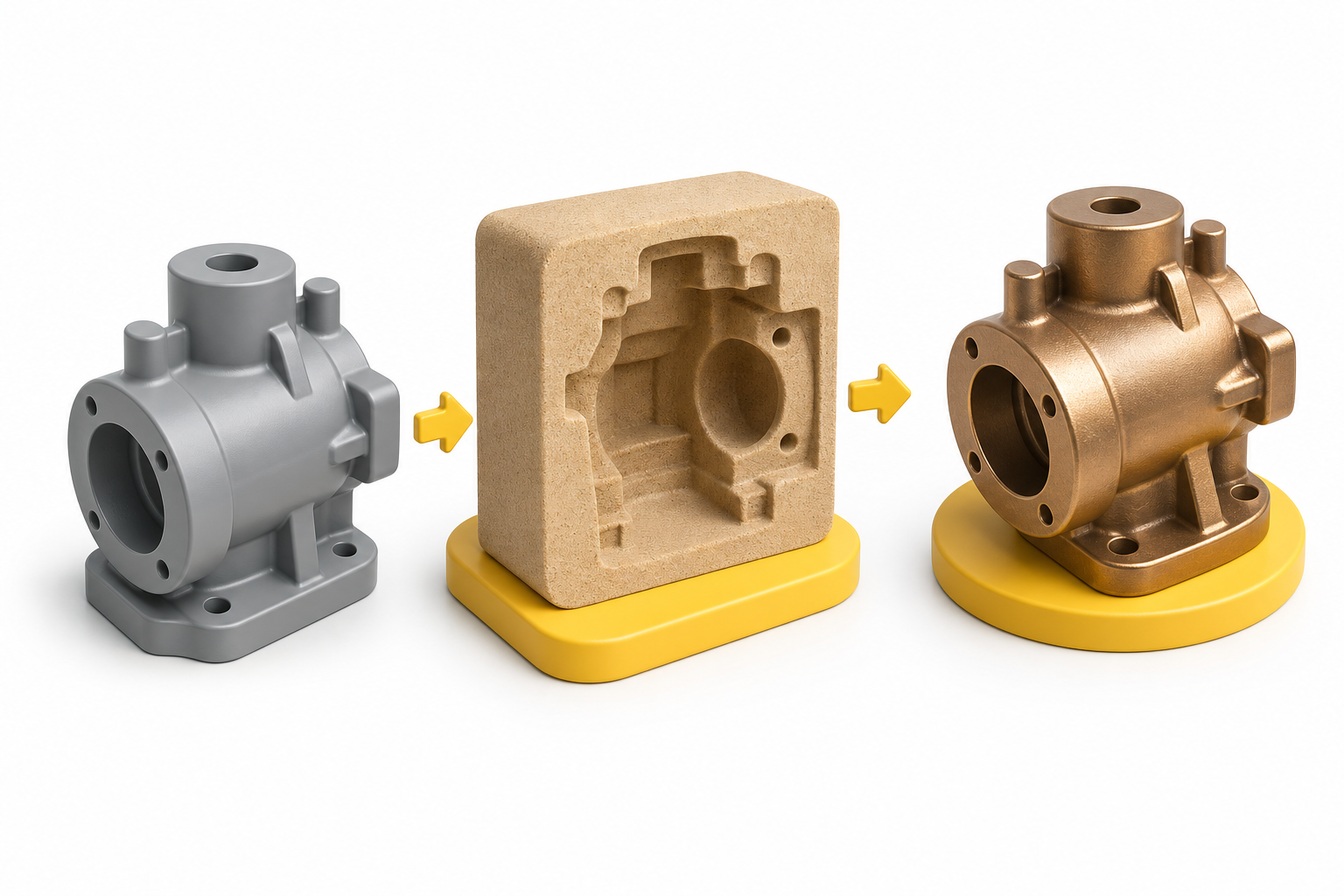

Любое литьё начинается с модели — по ней формуют полость в форме. Если оснастки нет, её изготавливают по чертежу или по образцу детали. Это разовые затраты: на единичное изделие оснастка заметно влияет на цену, а при серии распределяется на всю партию и почти не ощущается в стоимости штуки.
Поэтому для повторяющихся деталей выгоднее сразу заложить партию: один раз сделать оснастку и затем отливать по мере необходимости.
Способы литья и когда что применяют
Литьё в песчано-глинистые и холоднотвердеющие (ХТС) формы — универсальный способ для большинства корпусных и средних деталей. Кокильное литьё (в металлическую форму) даёт более чистую поверхность и точность на серии. Центробежное литьё удобно для тел вращения — втулок, колец, гильз.
Выбор способа зависит от формы детали, тиража и требований к поверхности. Его обычно предлагает технолог при расчёте, исходя из чертежа.
Припуски и механическая обработка
Отливку получают с припуском — слоем металла под последующую обработку посадочных и точных поверхностей. Допуски размеров, массы и припуски на обработку назначают по ГОСТ 26645-85. После литья деталь обрабатывают: точат, фрезеруют, растачивают посадки — и сдают в размер по чертежу.
Если на чертеже выделены ответственные поверхности, их обрабатывают, а необработанные оставляют «по литью» — это снижает стоимость без потери функции.
Что приложить к запросу
Для быстрого расчёта пришлите чертёж или эскиз с размерами, марку сплава (или опишите условия работы), нужное количество и, если есть, фото образца. Материал подбирают под задачу: чугун, сталь, бронза, латунь, алюминий.
В ответ вы получаете стоимость и срок с учётом оснастки, способа литья и объёма обработки. Цена считается за штуку.
Нужен ли чертёж, или хватит образца? Достаточно образца — по нему изготовят оснастку; чертёж ускоряет расчёт и уточняет допуски.
Возьмётесь за одну деталь? Да, делают и единичные изделия; на цену влияет разовое изготовление оснастки.
Деталь придёт готовой или «по литью»? По согласованию: ответственные поверхности обрабатывают в размер, остальные оставляют литыми.
Какой материал выбрать? Под нагрузку и среду — чугун, сталь, бронзу, латунь или алюминий; поможем определиться по чертежу.
